SC2948
SC2948
高压锁存型霍尔开关IC
赛卓提供低功耗、高可靠性双极开关霍尔，具备耐高压冲击、抗噪能力强的优势，支持 -40℃至 150℃宽温度范围，适用于汽车及工业控制场景，可广泛应用于电机测速、无刷电机换向等应用。
霍尔开关锁存型输出AEC-Q100 Grade0ISO 26262 ASIL B开漏输出TO-92S / SOT23-3L
一级分类
磁性位置传感器 IC
二级分类
锁存开关霍尔
资源数量
2 项
核心参数
工作点 BOP
8.0mT
典型值 · 南极感应
释放点 BRP
−8.0mT
典型值
磁滞 BHYS
16.0mT
典型值
工作电压 VDD
2.8–40V
宽电压范围
电源反接保护
−28V
串接 >200Ω 电阻
开漏输出限流
40mA
过流保护点
工作温度 TA
−40~150℃
宽温车规级

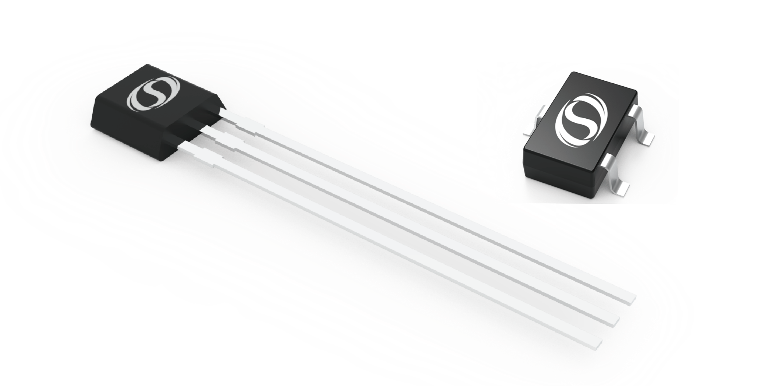

封装
TO-92S/ SOT23-3L
无铅亚光镀锡
产品特性
General Sensitivity, BV≥60V
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | UA:1 / SO:1 | 电源，工作电压 2.8V 到 40V |
| GND | UA:2 / SO:3 | 地，接地 |
| OUT | UA:3 / SO:2 | 开漏输出，使用时需要连接上拉电阻 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC2948SO-TR-Q | BOP 8.0mT / BRP −8.0mT（南极） | −40~150 | SOT23-3L | 编带 | 3000/盘 |
| SC2948UA-BK-Q | BOP 8.0mT / BRP −8.0mT（南极） | −40~150 | TO-92S | 散包 | 1000/袋 |
订购编号说明
SC294XSO-N-TR-Q
SC294X
产品系列
高压锁存型霍尔开关IC
8
磁参数
8: BOP 8.0mT, BRP −8.0mT（3: BOP 3.0mT, BRP −3.0mT）
SO
封装信息
SO: SOT23-3L（UA: TO-92S）
N
磁场极性
N: 北极感应（默认: 南极感应）
TR
包装信息
TR: 编带（BK: 散装）
Q
产品等级
Q: 车规产品
参数规格
极限参数
工作温度范围内（除非另有说明）。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | 串接大于 200Ω 电阻，不超过 5 分钟 | −28 | 60 | V |
| VOUT | 输出端耐压 | 1.2kΩ 上拉电阻不超过 5 分钟 | −0.5 | 60 | V |
| ISINK | 输出灌电流 | 0 | 40 | mA | |
| TA | 工作温度 | −40 | 150 | ℃ | |
| TJ | 最大结温 | −40 | 165 | ℃ | |
| TSTG | 储藏温度 | −65 | 175 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM 人体模型 | 按照 AEC-Q100-002 标准 | −8 | +8 | kV |
| VESDCDM | CDM 充电器件模型 | 按照 AEC-Q100-011 标准 | −750 | +750 | V |
热特性
最大工作电压必须满足功耗和结温的要求。单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| RθJA | UA 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p | 200 | ℃/W |
| RθJA | SO 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p | 300 | ℃/W |
电参数
工作温度范围内，VDD=5.0V（除非另有说明）。典型值是环境温度 25℃、VDD=5V 条件下的测试值。RPU 和 VPU 是外部上拉电阻和外部上拉电压。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ < TJ(Max.) | 2.8 | 5 | 40 | V |
| IDD | 工作电流 | VDD=2.8 to 40V, TA=25℃ | 1.0 | 1.2 | 3.0 | mA |
| UVLOH | 高欠压保护 | B>BOP+2.0mT, VDD Rising From 2.5V | 2.5 | 2.7 | — | V |
| UVLOL | 低欠压保护 | B>BOP+2.0mT, VDD Decreasing From 3.0V | 2.3 | 2.5 | — | V |
| UVLOHYS | 欠压保护迟滞 | UVLOH − UVLOL | 0.1 | 0.2 | 0.4 | V |
| ton | 上电时间 | VDD≥5V | — | 25 | 40 | µs |
| IQL | 漏电流 | Output Hi-Z | — | — | 3 | µA |
| VSAT | 输出饱和压降 | B>BOP, VDD=5V, IO=20mA, TA=25℃ | — | 0.14 | 0.40 | V |
| OCP | 过流保护 | Output on, VPULL-UP<30V | 30 | 50 | 70 | mA |
| td | 输出延迟时间 | B=BRP to BOP | — | 15 | 25 | µs |
| tr | 输出上升时间（10% to 90%） | VPU=12V, RPU=1kohm, CL=50pF | — | 0.2 | 1 | µs |
| tf | 输出下降时间（90% to 10%） | VPU=12V, RPU=1kohm, CL=50pF | — | 0.1 | 1 | µs |
磁参数
工作温度范围内，VDD=5.0V（除非另有说明）。磁感应强度 B，北极性磁场为负值，南极性磁场为正值；1mT=10Gs。本表数值对应 SC2948（BOP 8.0mT / BRP −8.0mT）。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | — | — | kHz | |
| BOP | 磁场开启点 | TA=25℃ | 6.0 | 8.0 | 10.0 | mT |
| BRP | 磁场关闭点 | TA=25℃ | −10.0 | −8.0 | −6.0 | mT |
| BHYS | 迟滞 | TA=25℃ | 12.0 | 16.0 | 20.0 | mT |
| BO | 磁场对称性 | BO=(BOP+BRP)/2 | −2.0 | 0 | 2.0 | mT |
技术图
技术规格
| BH(mT) | 16.0 |
| BOP(mT) | 8.0 |
| BRP(mT) | -8.0 |
| IDD(mA) | 1.2 |
| 封装 | SO,UA |
| 状态 | 量产 |
| 功能 | General Sensitivity, BV≥60V |
| 电压范围 | 2.8~40 |
| 车规等级 | AEC-Q100,ASIL B |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2024-07-26 | 初始版本 |
| Rev.V1.0 | 2025-04-17 | 正式版本发布 |
| Rev.V1.1 | 2026-03-18 | 增加包装信息和声明 |
