SC25896-SLC
2线电流型输出锁存霍尔效应传感器

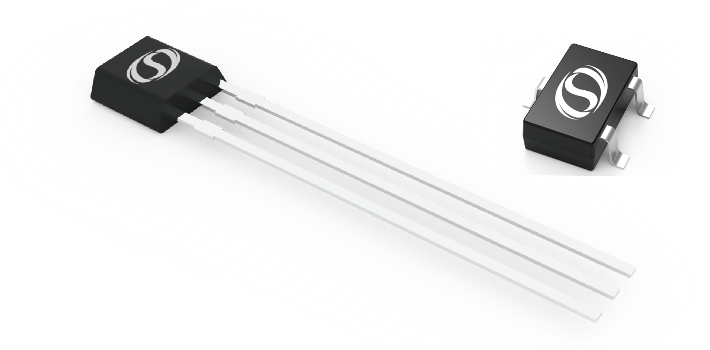

SC25896-SLC 是赛卓电子基于高压 BCD 工艺打造、采用高频斩波技术的汽车级两线电流型输出锁存（双极）霍尔效应传感器，通过 AEC-Q100 认证并依照 ISO 26262 标准研发、达到 ASIL-B 功能安全等级，借助动态失调消除与温度补偿在全工作电压与温度范围内保持稳定的翻转点及优异的磁场一致性与对称性。器件采用两线电流型接口，正常工作时输出 IDDL 低电流（典型 1.2mA）与 IDDH 高电流（典型 14mA）两种状态：垂直磁场超过工作点 BOP（典型 8.0mT）时切换为低电流、低于释放点 BRP（典型 -8.0mT）时切换为高电流，接口省线且便于开路/短路诊断（短路时电流大于 IDDH、开路时小于 IDDL，便于 ECU 检测传感器连接状态）。芯片内置稳压电路，支持 4V～40V 宽工作电压、可承受 -28V 电源反接、电源端耐压（BV）达 60V，并集成过温保护与 CRC 校验，抗电磁干扰与静电能力强、可靠性高。工作温度覆盖 -40℃～150℃，采用 TO-92S(UA) 直插封装，适用于汽车和工业领域的电机转速与转向、电机状态监控、限位与位置检测等磁感应场景。
核心参数
产品特性
2-wire Current output, BV≥60V
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 电源（工作电压 4V 到 40V） |
| GND | 2 | 地（接地） |
| GND | 3 | 地（接地） |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC25896UA-BK-Q | 工作点 80Gs / 释放点 -80Gs | -40 ~ 150 | TO-92S | 散包 | 1000/袋 |
参数规格
极限参数
全工作温度范围(除非另有说明)。(1)高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | Rs≥200Ω，不超过 5 分钟 | -28 | 60 | V |
| TA | 工作温度 | -40 | 150 | ℃ | |
| IDDR | 反向电压电流 | - | 1 | mA | |
| Tj | 最大结温 | 不超过 168 小时 | -55 | 165 | ℃ |
| TSTG | 储藏温度 | -65 | 175 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM | 人体模型(HBM)测试按照 AEC-Q100-002 标准 | -8 | +8 | kV |
| VESDCDM | CDM | 充电器件模型(CDM)测试按照 AEC-Q100-011 标准 | -750 | +750 | V |
热特性
(1)最大工作电压必须满足功耗和结温的要求。
| Symbol | 参数 | 测试条件 | 单位 |
|---|---|---|---|
| Rθja | UA 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | ℃/W |
电参数
工作温度范围内，VDD = 12 V（除非另有说明）。(1)典型值是环境温度 25℃，VDD=12V 条件下的测试值。(2)工作电压必须调整最大电压的功耗和结温，见热特性。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 (2) | Tj < Tj(Max.) | 4 | 12 | 40 | V |
| UVLOH | 高欠压保护 | B>BOP+2.0mT, VDD Rising From 1.5V | - | 1.85 | - | V |
| UVLOL | 低欠压保护 | B>BOP+2.0mT, VDD Decreasing From 2.5V | - | 1.78 | - | V |
| UVLOHYS | 欠压保护迟滞 | UVLOH- UVLOL | - | 70 | - | mV |
| IDDL | 低工作电流 | VDD=4V to 24 V, TA=25℃ | 0.8 | 1.2 | 1.6 | mA |
| IDDH | 高工作电流 | VDD=4V to 24 V, TA=25℃ | 11.2 | 14 | 16.8 | mA |
| ton | 上电输出有效时间 | VDD>4V | - | 50 | 60 | μs |
| td | 输出延迟时间 | B=BRP to BOP | - | 15 | 40 | μs |
磁参数
工作温度范围内，VDD = 12 V（除非另有说明）。表头分组：SC25896 +8.0(1) / -8.0 mT(2)。(1)磁感应强度 B，北极性磁场为负值，南极性磁场为正值。(2)1mT=10Gs。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | - | - | kHz | |
| BOP | 输出开启点 | TA=25℃ | 6.0 | 8.0 | 10.0 | mT |
| BRP | 输出释放点 | TA=25℃ | -10.0 | -8.0 | -6.0 | mT |
| BHYS | 输出迟滞 | TA=25℃ | - | 16.0 | - | mT |
| BO | 磁场对称度 | TA=25℃, BO=(BOP+BRP)/2 | -2.0 | 0 | 2.0 | mT |
技术图
技术规格
| BH(mT) | 16.0 |
| BOP(mT) | 8.0 |
| BRP(mT) | -8.0 |
| IDD(mA) | 1.2/14 |
| 封装 | UA |
| 状态 | 量产 |
| 功能 | 2-wire Current output, BV≥60V |
| 电压范围 | 4.0~40 |
| 车规等级 | AEC-Q100,ASIL B |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2025-08-06 | 初始版本 |
| Rev.V1.0 | 2025-11-20 | 正式版本发布 |
