SC25899
SC25899
2线电流型可编程霍尔开关IC（车规 AEC-Q100 Grade 0 / ASIaL B）
赛卓全极霍尔开关系列采用先进斩波稳定技术，实现 60V 高耐压宽电压工作特性，搭配可选低功耗版本，有效保障磁场开关点的精度与长期工作稳定性。器件支持南北磁极同步感应，无需区分安装极性，显著简化现场装配作业。产品集成高抗噪设计，工作温度适应性广，满足车规级品质规范，能够稳定适配汽车电子、工业自动化等多种复杂恶劣的工况场景。
霍尔开关2线电流型输出可编程灵敏度单极/全极可选车规 AEC-Q100 Grade 0ISO 26262 ASIL B
一级分类
磁性位置传感器 IC
二级分类
单极开关霍尔
资源数量
2 项
核心参数
可编程工作点范围 BOP
−22~22mT
末端可编程
可编程磁滞 BHYS
0.5~10mT
磁滞幅度可选
低工作电流 IDDL
3.3 / 6.0mA
可编程档位
高工作电流 IDDH
14mA
典型值
工作电压 VDD
4~24V
宽工作电压范围
电源反接保护
-28V
反向电压保护
工作温度 TA
-40~150℃
宽工作温度范围

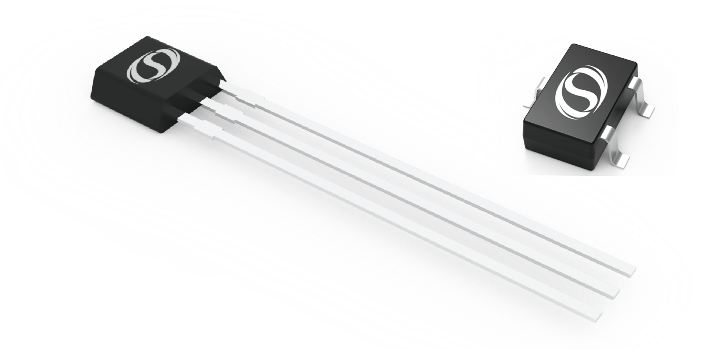

封装
TO-92S / SOT23-3L
TUA 集成电容+TVS(PCB-less)
产品特性
2-wire Current Output, Programmable, BV≥60V
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 电源，工作电压 4V 到 24V |
| GND | 2 | 地，接地 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC25899SO-TR-Q | PROG | -40~150 | SOT23-3L | 编带 | 3000 颗/盘 |
技术规格
| BH(mT) | PROG |
| BOP(mT) | PROG |
| BRP(mT) | PROG |
| IDD(mA) | PROG |
| 封装 | SO,UA |
| 状态 | 量产 |
| 功能 | 2-wire Current Output, Programmable, BV>60V |
| 电压范围 | 4.0~24 |
| 车规等级 | AEC-Q100,ASIL B |
