SC2498
SC2498
高性能锁存型霍尔开关IC
SC2498 是赛卓采用 60V BCD 工艺制造的高性能锁存型（双极）霍尔开关 IC，通过 AEC-Q100 Grade0 车规认证。器件采用斩波稳定与动态失调消除技术，在全工作温度范围内保持精确、稳定的磁场翻转点，工作点 BOP 典型 8.0mT、释放点 BRP 典型 -8.0mT、磁滞 16.0mT。芯片内置稳压电路，支持 2.8V 至 40V 宽电源供电，电源端耐压最高 60V，具备 -28V 电源反接保护与 40mA 限流开漏输出；工作温度 -40℃ 至 150℃，提供 TO-92S（UA/CUA，加电容）与 SOT23-3L（SO）封装，TO-92S 另有 PCB-less 可选，适用于直流无刷电机换向、座椅电机、升降车窗、天窗/尾门及转速表等汽车与工业场景。
锁存型霍尔开关60V BCD 工艺AEC-Q100 Grade0开漏输出TO-92S / SOT23-3L
一级分类
磁性位置传感器 IC
二级分类
锁存开关霍尔
资源数量
2 项
核心参数
工作电压范围 VDD
2.8–40V
宽电压范围
电源反接保护
-28V
串接 >200Ω 电阻
磁场开启点 BOP
8.0mT
典型值 · @25℃
磁场关闭点 BRP
-8.0mT
典型值 · @25℃
磁滞 BHYS
16.0mT
典型值
开漏输出限流点
40mA
灌电流能力
工作温度 TA
-40~150℃
宽温车规级

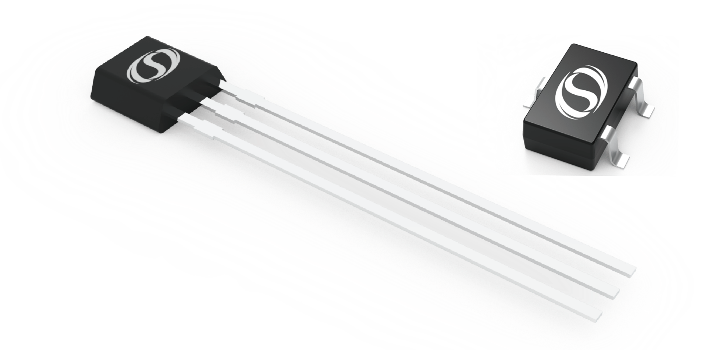

封装
TO-92S/ SOT23-3L
UA / SO · 无铅亚光镀锡
产品特性
General Sensitivity, BV≥60V
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1（UA/CUA） / 1（SO） | 电源，工作电压 2.8V 到 40V |
| GND | 2（UA/CUA） / 3（SO） | 接地 |
| OUT | 3（UA/CUA） / 2（SO） | 开漏输出，使用时需要连接上拉电阻 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC2498SO-TR-Q | 8.0 / -8.0 mT（南极感应） | -40~150 | SOT23-3L | 编带 | 3000 颗/盘 |
| SC2498UA-N-BK-Q | -8.0 / 8.0 mT（北极感应） | -40~150 | TO-92S | 散包 | 1000 颗/袋 |
| SC2498CUA-N-BK-Q | -8.0 / 8.0 mT（北极感应） | -40~150 | TO-92S（加电容） | 散包 | 1000 颗/袋 |
订购编号说明
SC2498CUA-N-TR-Q
SC2498
产品系列
高性能锁存型霍尔开关IC
UA / CUA / SO
封装信息
UA：TO-92S；CUA：TO-92S 加电容；SO：SOT23-3L
N
磁场极性
N：北极感应；默认：南极感应
TR / BK
包装信息
TR：编带；BK：散装
Q
产品等级
Q：车规产品
参数规格
极限参数
工作温度范围内（除非另有说明）。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | 串接大于 200Ω 电阻，不超过 5 分钟 | -28 | 60 | V |
| VOUT | 输出端耐压 | 1.2kΩ 上拉电阻不超过 5 分钟 | -0.5 | 60 | V |
| ISINK | 输出灌电流 | 0 | 40 | mA | |
| TA | 工作温度 | -40 | 150 | ℃ | |
| TJ | 最大结温 | -40 | 165 | ℃ | |
| TSTG | 储藏温度 | -65 | 175 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM 人体模型 | 人体模型(HBM)测试按照 AEC-Q100-002 标准 | -8 | +8 | kV |
| VESDHBM | HBM 人体模型（PCB-less） | 人体模型(HBM)测试按照 AEC-Q100-002 标准 | -12 | +12 | kV |
| VESDCDM | CDM 充电器件模型 | 充电器件模型(CDM)测试按照 AEC-Q100-011 标准 | -750 | +750 | V |
热特性
最大工作电压必须满足功耗和结温的要求。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| RΘja | UA 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 200 | ℃/W |
| RΘja | SO 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 300 | ℃/W |
电参数
工作温度范围内，VDD=5.0V（除非另有说明）。典型值是环境温度 25℃、VDD=5V 条件下的测试值。RPU 和 VPU 是外部上拉电阻和外部上拉电压。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ < TJ(Max.) | 2.8 | 5.0 | 40 | V |
| IDD | 工作电流 | VDD=2.8 to 40 V, TA=25℃ | 3.5 | 4.1 | 7.0 | mA |
| UVLOH | 高欠压保护 | B>BOP+2.0mT, VDD Rising From 2.5V | 2.5 | 2.7 | V | |
| UVLOL | 低欠压保护 | B>BOP+2.0mT, VDD Decreasing From 3.0V | 2.3 | 2.5 | V | |
| UVLOHYS | 欠压保护迟滞 | UVLOH - UVLOL | 0.1 | 0.2 | 0.4 | V |
| ton | 上电时间 | VDD≥5V | 25 | 40 | µs | |
| IQL | 漏电流 | Output Hi-Z | 3 | µA | ||
| VSAT | 输出饱和压降 | B>BOP, VDD=5V, IO=20mA, TA=25℃ | 0.14 | 0.40 | V | |
| OCP | 过流保护 | Output on VPULL-UP<30V | 35 | 50 | mA | |
| td | 输出延迟时间 | B=BRP to BOP | 15 | 25 | µs | |
| tr | 输出上升时间（10% to 90%） | VPU=12V, RPU=1kohm, CL=50pF | 0.2 | 1 | µs | |
| tf | 输出下降时间（90% to 10%） | VPU=12V, RPU=1kohm, CL=50pF | 0.1 | 1 | µs |
磁参数
工作温度范围内，VDD=5.0V（除非另有说明）。磁感应强度 B，北极性磁场为负值，南极性磁场为正值；1mT=10Gs。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | kHz | |||
| BOP | 磁场开启点 | SC2498 8.0/-8.0mT | 6.0 | 8.0 | 10.0 | mT |
| BRP | 磁场关闭点 | TA=25℃ | -10.0 | -8.0 | -6.0 | mT |
| BHYS | 迟滞 | 12.0 | 16.0 | 20.0 | mT |
技术图
技术规格
| BH(mT) | 16.0 |
| BOP(mT) | 8.0 |
| BRP(mT) | -8.0 |
| IDD(mA) | 4.1 |
| 封装 | SO,UA |
| 状态 | 量产 |
| 功能 | General Sensitivity, BV≥60V |
| 电压范围 | 2.8~40 |
| 车规等级 | AEC-Q100 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2022-01-08 | 初始版本 |
| Rev.V1.0 | 2023-08-10 | 统一格式更新 |
| Rev.V1.1 | 2024-05-12 | 更新电气参数表 |
| Rev.V1.2 | 2024-06-27 | 1. 增加 SC2498CUA-N 型号；2. 增加订购信息、ESD、EMC 表信息 |
| Rev.V1.3 | 2025-02-14 | 更新订购信息 |
| Rev.V1.4 | 2025-03-12 | 更新电气参数表和磁参数表 |
| Rev.V1.5 | 2026-04-01 | 增加包装信息和声明 |
