SC2443
SC2443
高性能锁存型霍尔开关IC
赛卓提供低功耗、高可靠性双极开关霍尔，具备耐高压冲击、抗噪能力强的优势，支持 -40℃至 150℃宽温度范围，适用于汽车及工业控制场景，可广泛应用于电机测速、无刷电机换向等应用。
锁存型霍尔开关AEC-Q100 车规开漏输出宽工作电压 2.5V~24VTO-92S / SOT23-3L
一级分类
磁性位置传感器 IC
二级分类
锁存开关霍尔
资源数量
2 项
核心参数
磁场开启点 BOP
3.0mT
典型值 · 南极感应
磁场关闭点 BRP
-3.0mT
典型值
工作电压 VDD
2.5–24V
宽供电范围
斩波频率
800kHz
高频斩波
输出灌电流 ISINK
20mA
开漏输出能力
电源反接保护
-28V
VDD 端
工作温度 TA
-40~150℃
宽温车规

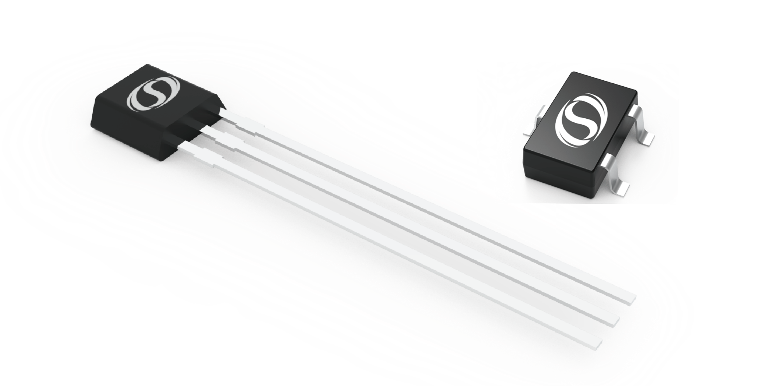

封装
TO-92S / SOT23
UA / SO
产品特性
Good sensitivity consistency
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | UA:1 / SO:1 | 电源，工作电压 2.5V 到 24V |
| GND | UA:2 / SO:3 | 地，接地 |
| OUT | UA:3 / SO:2 | 输出，开漏输出，使用时需要连接上拉电阻 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC2443SO-TR-Q | BOP 3.0mT / BRP -3.0mT | -40~150 | SOT23-3L | 编带 | 3000 颗/盘 |
| SC2443UA-BK-Q | BOP 3.0mT / BRP -3.0mT | -40~150 | TO-92S | 散包 | 1000 颗/袋 |
订购编号说明
SC244XSO-N-TR-Q
SC244X
产品系列
高性能锁存型霍尔开关IC
3
磁参数
BOP: 3.0mT，BRP: -3.0mT（本型号 SC2443）
SO / UA
封装信息
SO: SOT23-3L；UA: TO-92S
N
磁场极性
N: 北极感应；默认: 南极感应
TR / BK
包装信息
TR: 编带；BK: 散装
Q
产品等级
Q: 车规产品
参数规格
极限参数
工作温度范围内（除非另有说明）。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | -28 | 28 | V | |
| VOUT | 输出端耐压 | 1.2kΩ 上拉电阻，不超过 5 分钟 | -0.5 | 28 | V |
| ISINK | 输出灌电流 | 0 | 30 | mA | |
| TA | 工作温度 | -40 | 150 | ℃ | |
| TJ | 最大结温 | -55 | 165 | ℃ | |
| TSTG | 储藏温度 | -65 | 175 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM 人体模型 | 按照 AEC-Q100-002 标准测试 | -4 | +4 | kV |
| VESDCDM | CDM 充电器件模型 | 按照 AEC-Q100-011 标准测试 | -750 | +750 | V |
热特性
最大工作电压必须满足功耗和结温的要求。单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| RΘja | UA 封装热阻 | 单层 PCB，JEDEC 2s2p / 1s0p | 200 | ℃/W |
| RΘja | SO 封装热阻 | 单层 PCB，JEDEC 2s2p / 1s0p | 300 | ℃/W |
电参数
工作温度范围内，VDD=5.0V（除非另有说明）。典型值是环境温度 25°C、VDD=5V 条件下的测试值。工作电压必须调整最大电压的功耗和结温，见热特性。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ < TJ(Max.) | 2.5 | 5.0 | 24 | V |
| IDD | 工作电流 | VDD=2.5 to 24V, TA=25℃ | 0.9 | 1.3 | 2.2 | mA |
| ton | 上电时间 | VDD≥5V | - | 35 | 50 | µs |
| IQL | 漏电流 | Output Hi-Z | - | - | 3 | µA |
| Vsat | 输出饱和压降 | B>BOP, IO=20mA | - | 180 | 500 | mV |
| td | 输出延迟时间 | B=BRP to BOP | - | 15 | 25 | µs |
| tr | 输出上升时间（10% to 90%） | RL=1kΩ, Co=50pF | - | 0.2 | 0.5 | µs |
| tf | 输出下降时间（90% to 10%） | RL=1kΩ, Co=50pF | - | 0.1 | 0.2 | µs |
磁参数
工作温度范围内，VDD=5.0V（除非另有说明）。磁感应强度 B，北极性磁场为负值，南极性磁场为正值。1mT=10Gs。（本型号 SC2443：BOP 3.0mT / BRP -3.0mT）
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | - | - | kHz | |
| BOP | 磁场开启点 | 2.0 | 3.0 | 4.0 | mT | |
| BRP | 磁场关闭点 | TA=25℃ | -4.0 | -3.0 | -2.0 | mT |
| BHYS | 迟滞 | - | 6.0 | - | mT | |
| BO | 磁场对称性 | BO=(BOP+BRP)/2 | -1.0 | 0 | 1.0 | mT |
技术图
技术规格
| BH(mT) | 6.0 |
| BOP(mT) | 3.0 |
| BRP(mT) | -3.0 |
| IDD(mA) | 1.6 |
| 封装 | SO,UA |
| 状态 | 量产 |
| 功能 | Good sensitivity consistency |
| 电压范围 | 2.5~24 |
| 车规等级 | AEC-Q100 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.1.0 | 2016-05-10 | 初始版本 |
| Rev.1.1 | 2017-08-06 | 增加 SC2448SO 订货信息 |
| Rev.1.2 | 2019-05-06 | 旧版本规格书最终版本号 |
| Rev.A1.0 | 2021-10-09 | 统一格式发布，更新 AEC-Q100 |
| Rev.A1.1 | 2022-04-03 | 增加订单信息 SC2443SO 和 SC2443UA |
| Rev.A1.2 | 2023-02-10 | 增加 IDD 范围和更新开关点 |
| Rev.A1.3 | 2023-06-08 | 增加订单信息 SC2442SE |
| Rev.A1.4 | 2023-08-07 | 修改典型应用电路，增加 R2=50Ω，更新订购信息里型号 |
| Rev.A1.5 | 2024-11-28 | 更新订购信息，更新 TO-92S 尺寸 |
| Rev.A1.6 | 2025-03-12 | 统一 TO-92S 尺寸，修正 ICC 电路范围 |
| Rev.A1.7 | 2025-04-25 | 增加订单信息 SC2442UA-BK |
| Rev.A1.8 | 2025-07-25 | 统一车规产品规格书格式 |
| Rev.A1.9 | 2026-03-21 | 删除 SC2442SE，增加包装信息和声明 |
