SC2402
SC2402
高灵敏度锁存型霍尔开关 IC

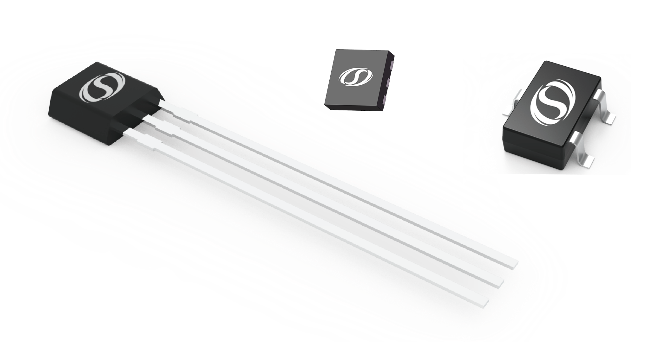

SC2402 是赛卓采用混合信号 BiCMOS 技术设计的高灵敏度锁存型霍尔开关 IC，在单个封装中集成稳压器、带动态失调消除系统的霍尔传感器、施密特触发器与漏极开路输出驱动器，灵敏度一致性好。器件内部稳压电路使其可接受 2.5V～18V 宽电源供电，磁场开启点 BOP 典型 2.0mT、释放点 BRP 典型 -2.0mT、磁滞 BHYS 典型 4.0mT，带宽 20kHz；输出为漏极开路（使用时需外接上拉电阻，可上拉至 VDD 或其他电压电源，便于与控制器连接），可承受 -10V 反向电源电压。SC2402 工作温度 -40℃～125℃，HBM 静电防护达 ±3kV（参照 AEC-Q100-002/011 测试标准），提供 3 脚直插 TO-92S(UA) 与 3 脚贴片 SOT23-3L(SO) 封装，适用于智能家电、电动工具、直流无刷电机换向、位置与状态检测、流量计、转速表等场景。
锁存型霍尔开关超高灵敏度斩波频率高宽工作电压 2.5V~18VTO-92S / SOT23-3L
一级分类
磁性位置传感器 IC
二级分类
锁存开关霍尔
资源数量
2 项
核心参数
工作电压 VDD
2.5–18V
宽供电范围
工作电流 IDD
1.8mA
典型 @VDD=2.5~18V
磁场开启点 BOP
2.0mT
典型值
磁场关闭点 BRP
-2.0mT
典型值
迟滞 BHYS
4.0mT
典型值
带宽 fBW
20kHz
最小值
工作温度 TA
-40~125℃
宽温范围
输出灌电流 ISINK
>20mA
漏极开路输出
产品特性
Good sensitivity consistency
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | UA:1 / SO:1 | 电源，工作电压 2.5V 到 18V |
| GND | UA:2 / SO:3 | 地，接地 |
| OUT | UA:3 / SO:2 | 输出，开漏输出，使用时需要连接上拉电阻 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC2402SO-N-TR | 北极 BOP=-2.0mT / BRP=2.0mT | -40~125 | SOT23-3L | 编带 | 3000 颗/盘 |
| SC2402UA-BK | 南极 BOP=2.0mT / BRP=-2.0mT | -40~125 | TO-92S | 散包 | 1000 颗/袋 |
订购编号说明
SC2402SO-N-TR
SC2402
器件系列
高灵敏度锁存型霍尔开关 IC
SO
封装外形
SO: SOT23-3L；UA: TO-92S
N
感应极性
N: 北极磁场；缺省: 南极磁场
TR
包装方式
TR: 编带；BK: 散包
参数规格
极限参数
工作温度范围内（除非另有说明）。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | -10 | 20 | V | |
| VOUT | 输出端耐压 | 1kΩ 上拉电阻，不超过 5 分钟 | -0.5 | 20 | V |
| ISINK | 输出灌电流 | 0 | 20 | mA | |
| TA | 工作温度 | -40 | 125 | ℃ | |
| TJ | 最大结温 | -55 | 150 | ℃ | |
| TSTG | 储藏温度 | -55 | 165 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | 人体模型 (HBM) | 测试按照 AEC-Q100-002 标准 | -3 | +3 | kV |
| VESDCDM | 充电器件模型 (CDM) | 测试按照 AEC-Q100-011 标准 | -750 | +750 | V |
热特性
最大工作电压必须满足功耗和结温的要求。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| RΘja | UA 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 200 | ℃/W |
| RΘja | SO 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 300 | ℃/W |
电参数
工作温度范围内，VDD=5.0V（除非另有说明）。典型值是环境温度 25°C、VDD=5V 条件下的测试值；工作电压必须调整最大电压的功耗和结温，见热特性。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ < TJ(Max.) | 2.5 | 5.0 | 18 | V |
| IDD | 工作电流 | VDD=2.5 to 18V, TA=25℃ | 1.0 | 1.8 | 5.0 | mA |
| ton | 上电时间 | VDD≥5V | 10 | 20 | µs | |
| IQL | 漏电流 | Output Hi-Z | 3 | µA | ||
| RDS(on) | 场效应管导通电阻 | VDD=5V, IO=10mA, TA=25℃ | 20 | Ω | ||
| RDS(on) | 场效应管导通电阻 | VDD=5V, IO=10mA, TA=125℃ | 30 | Ω | ||
| td | 输出延迟时间 | B=BRP to BOP | 15 | 25 | µs | |
| tr | 输出上升时间 (10% to 90%) | RL=1kΩ, Co=50pF | 0.2 | 0.5 | µs | |
| tf | 输出下降时间 (90% to 10%) | RL=1kΩ, Co=50pF | 0.1 | 0.2 | µs |
磁参数
工作温度范围内，VDD=5.0V（除非另有说明）。磁感应强度 B，北极性磁场为负值，南极性磁场为正值；1mT=10Gs。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | kHz | |||
| BOP | 磁场开启点 | 1.0 | 2.0 | 3.0 | mT | |
| BRP | 磁场关闭点 | TA=25℃ | -3.0 | -2.0 | -1.0 | mT |
| BHYS | 迟滞 | 4.0 | mT |
技术图
技术规格
| BH(mT) | 4.0 |
| BOP(mT) | 2.0 |
| BRP(mT) | -2.0 |
| IDD(mA) | 3.8 |
| 封装 | SO,UA |
| 状态 | 量产 |
| 功能 | Good sensitivity consistency |
| 电压范围 | 2.5~18 |
| 车规等级 | - |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev0.1 | 2016-08-19 | 初始版本 |
| Rev2.3 | 2018-05-06 | 旧版本规格书最终版本号 |
| Rev.V1.0 | 2020-11-19 | 修改格式 |
| Rev.V1.1 | 2024-05-07 | 增加 DN 封装 |
| Rev.V1.2 | 2024-11-27 | 更新订购信息，更新 POD 尺寸 |
| Rev.V1.3 | 2026-04-01 | 删除 DN 封装，增加包装信息和声明 |
