高精度共模磁场抑制隔离电流传感器

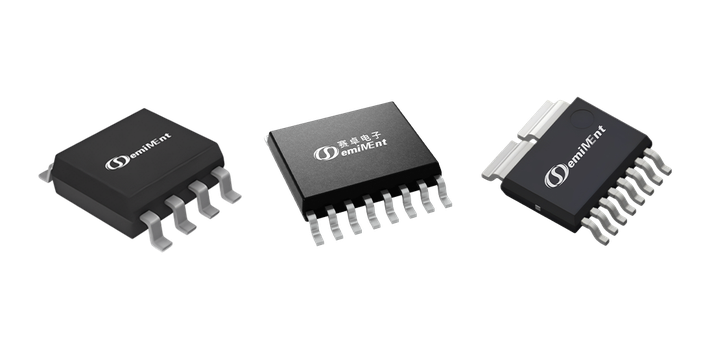

该产品系列具备 3.3/5V 宽供电范围及多种封装形式，支持多种输出模式，可覆盖 10-150A 不同峰值电流的检测需求。其电流通路采用低至 0.27mΩ 的低阻抗设计，配合独特封装工艺，满足 UL 标准的最高工作隔离耐压要求，广泛应用于变频器、OBC、DCDC、光伏逆变器及 MPPT 等对电流检测精度与可靠性要求较高的场景。
电流传感器无磁芯差分霍尔3000V 隔离SOP8AEC-Q100
一级分类
电流传感器 IC
二级分类
单片式电流传感器
资源数量
1 项
核心参数
带宽
400kHz
响应时间 1.2μs
灵敏度误差
±2.5%
−40℃ 至 125℃
非线性
±1% Max
全量程
耐隔离电压 VISO
5000VRMS
浪涌 VIOSM 10kV
爬电/电气间隙
8mm
满足 UL 标准
原边内阻
1.2mΩ
低损耗
测量范围
±20~±50A
三档灵敏度
工作温度
−40~125℃
工业/车规
产品特性
OCD, Vref Pin
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| IP+ | 1、2 | 电流流入芯片，正方向 |
| IP- | 3、4 | 电流流出芯片，负方向 |
| GND | 5 | 接地 |
| VREF/OCD | 6 | VREF 及过流故障，开漏输出 |
| VOUT | 7 | 模拟量输出 |
| VDD | 8 | 电源供电 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC4671DC-20B5F-TR | 100 mV/A | −40~125℃ | SOP8 | 卷盘 | 4000 颗/盘 |
| SC4671DC-30B5F-TR | 66.7 mV/A | −40~125℃ | SOP8 | 卷盘 | 4000 颗/盘 |
| SC4671DC-50B5F-TR | 40 mV/A | −40~125℃ | SOP8 | 卷盘 | 4000 颗/盘 |
订购编号说明
SC4671DC-20B5R-TR
SC4671
系列号
产品系列
DC
封装标识
DC：SOP8
20
电流范围
20:20A / 30:30A / 50:50A
B
输出方向
B：双向 / U：单向
5
供电电压
5：5V / 3：3.3V
R
输出模式
R：成比例 / F：固定
TR
包装标识
TR：卷带盘装
参数规格
极限参数
超过上述应力可能造成器件永久损坏；长时间暴露于绝对最大额定条件下可能影响器件可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDDabs1 | 正向供电电压（DC） | VDD=0 到 10V | — | 6.5 | V |
| VDDRabs | 反向供电电压 | VDD=0 到 −1.0V | — | −0.2 | V |
| VOUTabs | 输出端正电压 | VOUT=0 到 10V | — | VDD+0.2 | V |
| VOUTRabs | 输出端负电压 | VDD=0 到 −1.0V | — | −0.3 | V |
| TA | 工作温度范围 | −40 | 125 | ℃ | |
| TSTG | 储存温度范围 | −55 | 165 | ℃ | |
| TJ(max) | 最高结温度 | — | 165 | ℃ |
静电保护
| 参数 | Typ | 单位 |
|---|---|---|
| 人体放电模型 HBM，按 AEC-Q100-002-RevD·所有引脚 | ±8 | kV |
| 充电器件模型 CDM，按 AEC-Q100-011-RevB·所有引脚 | ±2 | V |
隔离特性
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| VSURGE | 介质浪涌强度测试电压 | 按 IEC 61000-4-5，1.2μs（上升）/50μs（宽度），2 次/分钟施加 ±5 个脉冲 | 6000 | V |
| VISO | 介质强度测试电压 | 按 UL 60950-1（第2版）机构型式试验 60 秒；生产按 VISO 测试 1 秒 | 3000 | VRMS |
| VWVBI | 基本隔离工作电压 | 按 UL 60950-1（第2版）基本（单一）隔离的最大认可工作电压 | 600 Vpk / 424 VRMS | Vpk 或 VDC / VRMS |
| DCL | 电气间隙 | 从 IP 引脚到信号引脚穿过空气的最小距离 | 4.2 | mm |
| DCR | 爬电距离 | 沿封装体从 IP 引脚到信号引脚的最小距离 | 4.2 | mm |
| CTI | 相对漏电起痕指数 | 材料组别 II | ≥600 | V |
通用电气规格
适用于整个工作温度范围，TA = −40℃ 至 125℃，CBYPASS = 0.1μF，VDD = 5V，另有说明除外。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 供电电压 | 仅 5V 器件 | 4.5 | 5 | 5.5 | V |
| IDD | 供电电流 | VOUT 或 VREF 无负载；VDD = 5V | — | 9 | — | mA |
| CBYPASS | 电源旁路电容 | 推荐 VDD 到 GND | 0.1 | — | — | μF |
| RVREF | 参考端电阻负载 | VREF 到 GND，VREF 到 VDD | 1 | — | — | KΩ |
| CVREF | 参考端电容负载 | VREF 到 GND | — | — | 6 | nF |
| TPO | 上电延迟 | VDD=0V 到 5V，从 VDD=90% 到 VOUT=90% 的时间 | — | 77 | — | μs |
| VPOR(H) | 上电复位电压 | VDD=0V 到 5.5V | — | 2.9 | — | V |
| VPOR(L) | 上电复位电压 | VDD=5.5V 到 0V | — | 2.6 | — | V |
| UVLOH | 欠压保护 | VDD=0V 到 5.5V | — | 4.1 | 4.3 | V |
| UVLOL | 欠压保护 | VDD=5V 到 0V | — | 3.25 | — | V |
| VOVPH | 过压保护（OVP）阈值 | VDD 上升 | — | 6.4 | — | V |
| VOVPH | 过压保护（OVP）阈值 | VDD 上升 | — | 5.9 | — | V |
| Td OVD(E) | OVP 延迟时间 | 从 VDD 上升 ≥ VOVP(EN) 到 OVP 触发的时间 | — | 54 | — | μs |
| Td OVD(D) | OVP 延迟时间 | 从 VDD 下降 ≤ VOVP(DIS) 到 OVP 清除的时间 | — | 7.6 | — | μs |
| IOUT | VOUT 负载电流 | VDD=4.5V–5.5V，VOUT=0.5V–4.5V，Iload=−10–10mA | — | 9 | — | mA |
| ROUT | VOUT 输出电阻 | VOUT=VQ，Iload=5mA | — | 11 | — | Ω |
| ILEAK | 输出漏电流 | 高阻态模式 | — | 6 | 20 | μA |
| R Load L | 输出负载电阻 | VOUT 到 GND，RL=10k 到 1k，B=+BMAX | 1 | — | — | kΩ |
| R Load H | 输出负载电阻 | VOUT 到 VDD，RL=10k 到 1k，B=−BMAX | 1 | — | — | kΩ |
| Clamplo | 钳位输出电压 | B=−BMAX，RL=5k 到 VDD，EE_CL=enable | — | 5 | — | %VDD |
| Clamphi | 钳位输出电压 | B=+BMAX，RL=5k 到 GND，EE_CL=enable | — | 95 | — | %VDD |
| Clamplo | 钳位输出电压（EE_Clamp level=1） | B=−BMAX，RL=5k 到 VDD，EE_CL=enable | — | 7.5 | — | %VDD |
| Clamphi | 钳位输出电压（EE_Clamp level=1） | B=+BMAX，RL=5k 到 GND，EE_CL=enable | — | 92.5 | — | %VDD |
| CLACC | 钳位输出精度 | B=+BMAX，RL=5k 到 GND，EECL=enable | — | — | 1 | %VDD |
| VOOR | 输出工作范围 | 5V 线性工作范围 | 0.5 | — | 4.5 | V |
| Fc | 斩波频率 | — | 2 | — | MHz | |
| Trr | 刷新率 | 设计保证 | 0.8 | 1 | 2 | μs |
电学特性（VOCD 与 VREF）
适用于整个工作温度范围，TA = −40℃ 至 125℃，CBYPASS = 0.1μF，VDD = 5V，另有说明除外。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VSAT(H) | 饱和电压 | RL = 10kΩ 到 GND | VDD−0.25 | — | — | V |
| VSAT(L) | 饱和电压 | RL = 10kΩ 到 VDD | — | — | 0.15 | V |
| VOOR | 输出范围 | 5V 线性工作范围 | 0.5 | — | 4.5 | V |
| IOUT | 输出驱动 | 5 | — | — | mA | |
| tr | 上升时间 | TA = 25℃，CL = 1nF | — | 3 | — | μs |
| tpd | 传播延迟 | TA = 25℃，CL = 1nF | — | 2 | — | μs |
| tRESPONSE | 响应时间 | TA = 25℃，CL = 1nF | — | 3.6 | — | μs |
| f | 频率带宽 | 小信号 −3dB；CL = 1nF | — | — | 400 | kHz |
| IND | 噪声密度 | 输入参考噪声密度；TA = 25℃，CL = 6nF；VDD = 5V @ SOP8 | — | 120 | — | μA/√Hz |
| ELIN | 非线性 | Ip 全量程 | −1 | — | 1 | % |
| ESYM | 对称性 | Ip 全量程 | −1 | — | 1 | % |
| PSRR | 电源抑制比 | TA = 25℃，DC 到 1kHz，VDD 附近 100mV pk-pk 纹波，Ip = 0A | — | −50 | — | dB |
| CMFR | 共模磁场抑制比 | — | 40 | — | dB |
SC4671DC-20B5F-TR 性能特性
适用于整个工作温度范围，TA = −40℃ 至 125℃，CBYPASS = 0.1μF，VDD = 5V。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| IP | 最优精度范围 | −20 | — | 20 | A | |
| Sens | 灵敏度 | IP 全量程，TA = 25℃ | — | 100 | — | mV/A |
| VOUT(Q) | 零电流输出电压 | 双向，IP = 0A，TA = 25℃ | — | 2.5 | — | V |
| VRE | 参考电压误差 | VREF 实际 − VREF 理想，TA = −40℃ 至 125℃ | −10 | — | 10 | mV |
| VOE | 偏移误差 | VIOUT(Q)−VREF，TA = −40℃ 至 125℃，Ip=0A | −15 | — | 15 | mV |
| ESENS | 灵敏度误差 | IP = IPR(max)，TA = 25℃ 至 125℃ | −2.5 | — | 2.5 | % |
| ESENS | 灵敏度误差 | IP = IPR(max)，TA = −40℃ 至 25℃ | −2.5 | — | 2.5 | % |
| ETOTAL | 总输出误差 | IP = IPR(max)，TA = 25℃ 至 125℃ | −3.5 | — | 3.5 | % |
| ETOTAL | 总输出误差 | IP = IPR(max)，TA = −40℃ 至 25℃ | −3.5 | — | 3.5 | % |
SC4671DC-30B5F-TR 性能特性
适用于整个工作温度范围，TA = −40℃ 至 125℃，CBYPASS = 0.1μF，VDD = 5V。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| IP | 最优精度范围 | −30 | — | 30 | A | |
| Sens | 灵敏度 | IP 全量程，TA = 25℃ | — | 66.7 | — | mV/A |
| VOUT(Q) | 零电流输出电压 | 双向，IP = 0A，TA = 25℃ | — | 2.5 | — | V |
| VRE | 参考电压误差 | VREF 实际 − VREF 理想，TA = −40℃ 至 125℃ | −10 | — | 10 | mV |
| VOE | 偏移误差 | VIOUT(Q)−VREF，TA = −40℃ 至 125℃，Ip=0A | −15 | — | 15 | mV |
| ETOT | 灵敏度误差 | IP = IPR(max)，TA = 25℃ 至 125℃ | −2.5 | — | 2.5 | % |
| ETOT | 灵敏度误差 | IP = IPR(max)，TA = −40℃ 至 25℃ | −2.5 | — | 2.5 | % |
| ETOTAL | 总输出误差 | IP = IPR(max)，TA = 25℃ 至 125℃ | −3.5 | — | 3.5 | % |
| ETOTAL | 总输出误差 | IP = IPR(max)，TA = −40℃ 至 25℃ | −3.5 | — | 3.5 | % |
SC4671DC-50B5F-TR 性能特性
适用于整个工作温度范围，TA = −40℃ 至 125℃，CBYPASS = 0.1μF，VDD = 5V。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| IP | 最优精度范围 | −50 | — | 50 | A | |
| Sens | 灵敏度 | IP 全量程，TA = 25℃ | — | 40 | — | mV/A |
| VOUT(Q) | 零电流输出电压 | 双向，IP = 0A，TA = 25℃ | — | 2.5 | — | V |
| VRE | 参考电压误差 | VREF 实际 − VREF 理想，TA = −40℃ 至 125℃ | −10 | — | 10 | mV |
| VOE | 偏移误差 | VOUT(Q)−VREF，TA = −40℃ 至 125℃，Ip=0A | −15 | — | 15 | mV |
| ETOT | 灵敏度误差 | IP = IPR(max)，TA = 25℃ 至 125℃ | −2.5 | — | 2.5 | % |
| ETOT | 灵敏度误差 | IP = IPR(max)，TA = −40℃ 至 25℃ | −2.5 | — | 2.5 | % |
| ETOTAL | 总输出误差 | IP = IPR(max)，TA = 25℃ 至 125℃ | −3.5 | — | 3.5 | % |
| ETOTAL | 总输出误差 | IP = IPR(max)，TA = −40℃ 至 25℃ | −3.5 | — | 3.5 | % |
表1 · VOC 阈值与对应满量程输出百分比（双向/单向工作模式）
| 测试条件 | Typ | 单位 |
|---|---|---|
| VOC(3.3V)<0.1V / VOC(5V)<0.1V | 双向 100%（出厂默认）/ 单向 50%（出厂默认） | %FS |
| VOC(3.3V)=0.330V / VOC(5V)=0.500V | 双向 23% / 单向 11.5% | %FS |
| VOC(3.3V)=0.466V / VOC(5V)=0.75V | 双向 34% / 单向 17% | %FS |
| VOC(3.3V)=0.661V / VOC(5V)=1V | 双向 45% / 单向 22.5% | %FS |
| VOC(3.3V)=0.826V / VOC(5V)=1.25V | 双向 56% / 单向 28% | %FS |
| VOC(3.3V)=0.991V / VOC(5V)=1.5V | 双向 68% / 单向 34% | %FS |
| VOC(3.3V)=1.156V / VOC(5V)=1.75V | 双向 80% / 单向 40% | %FS |
封装尺寸（SOP8，单位 mm）
| Symbol | Min | Max | 单位 |
|---|---|---|---|
| A | 1.450 | 1.750 | mm |
| A1 | 0.100 | 0.250 | mm |
| A2 | 1.350 | 1.550 | mm |
| b | 0.330 | 0.510 | mm |
| c | 0.170 | 0.250 | mm |
| D | 4.700 | 5.100 | mm |
| E | 5.800 | 6.200 | mm |
| E1 | 3.800 | 4.000 | mm |
| e | 1.270(BSC) | 1.270(BSC) | mm |
| L | 0.400 | 1.270 | mm |
| θ | 0° | 8° | ° |
技术图
技术规格
| 静态输出电压 | 50%VDD/2.5/1.65 |
| 封装 | DC, SV, SW |
| 状态 | 量产 |
| 功能 | OCD, Vref Pin |
| 电压范围 | 3.0~5.5 |
| 带宽 | 400K |
| 电流范围 | 25/30/50/100 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev0.1 | 2024-06-07 | 初步规格书 |
| Rev1.0 | 2024-11-27 | 发布 |
| Rev1.1 | 2025-03-26 | 修改订购信息 |
| Rev1.2 | 2025-05-12 | 更新封装外形图（POD） |
