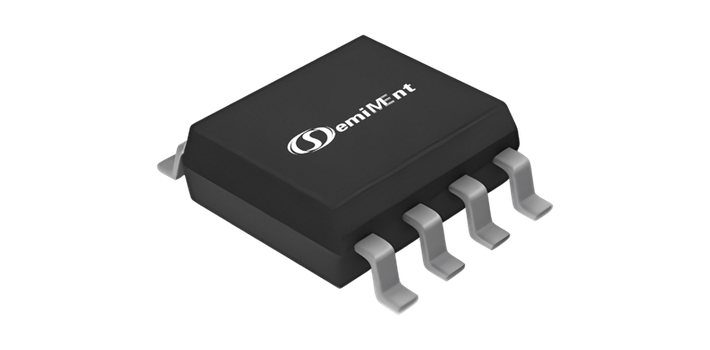

SC4624

SC4624

全集成霍尔效应电流传感器 IC

该产品系列具备 3.3/5V 宽供电范围及多种封装形式,支持多种输出模式,可覆盖 10-150A 不同峰值电流的检测需求。其电流通路采用低至 0.27mΩ 的低阻抗设计,配合独特封装工艺,满足 UL 标准的最高工作隔离耐压要求,广泛应用于变频器、OBC、DCDC、光伏逆变器及 MPPT 等对电流检测精度与可靠性要求较高的场景。

电流传感器霍尔效应模拟输出SOP-8LAC/DC 电流检测差分霍尔
一级分类
电流传感器 IC
二级分类
单片式电流传感器
资源数量
1 项

核心参数

初级导体电阻 RIP
1.2
TA=25°C
频率带宽
120kHz
小信号 −3dB, CL=1nF
电流检测范围 IP
±20 ~ ±50A
按型号变体
隔离电压 VISO
3750VRMS
UL1577, 1 分钟
非线性度 ELIN
±0.2%
IP 全范围
输入参考噪声 IN
30mA(rms)
CF=4.7nF, CL=1nF, BW=18kHz, TA=25°C
零电流输出电压 VIOUT(Q)
2.50V
双向, IP=0A, TA=25°C
供电电流 ICC
14mA
VCC=5.0V, 输出开路

产品特性

Vref

典型应用

光伏逆变器DCDC电机驱动电动汽车车载充电机 (OBC)

引脚定义

引脚序号说明
IP+1电流载体输入
IP+2电流载体输入
IP-3电流载体输出
IP-4电流载体输出
GND5芯片地引脚
VREF6参考电压输出
VOUT7模拟输出
VCC8电源电压

订购信息

订购型号灵敏度温度范围封装包装数量
SC4624DC-20B5F-TR100-40~125SOP-8L卷带4000 颗/盘
SC4624DC-25B5F-TR80-40~125SOP-8L卷带4000 颗/盘
SC4624DC-30B5F-TR66.7-40~125SOP-8L卷带4000 颗/盘
SC4624DC-50B5F-TR40-40~125SOP-8L卷带4000 颗/盘
订购编号说明
SC4624DC-30B5R-TR
SC4624
器件家族
集成电流传感器
DC
封装代号
SOP8
30
测试电流
20: 20A / 25: 25A / 30: 30A / 50: 50A
B
电流极性
B: 双向 / U: 单向
5
电源电压
5: 5V / 3: 3.3V
R
输出模式
R: 比率式 / F: 固定
TR
封装方式
TR: 卷带 (Tape & Reel)

参数规格

绝对最大额定值

工作自由空气温度范围 (-40°C ~ 125°C)(除非另有说明)(1)。注 (1):超过此处所列应力可能对器件造成永久损坏,长时间暴露于绝对最大额定条件下可能影响器件可靠性。

Symbol参数MinMax单位
VCC电源电压015V
VRCC反向电源电压0-0.5V
VOUT输出电压015V
VROUT反向输出电压0-0.5V
TA工作环境温度-40125°C
Tj(max)结温-150°C
Tstg存储温度-40150°C

ESD 防护

Symbol参数测试条件MinMax单位
VESDHBM人体模型 (HBM)人体模型 (HBM),ESDA-JEDEC JS-001-44kV
VESDCDM带电器件模型 (CDM)带电器件模型 (CDM),ESDA-JEDEC JS-0-750750V

隔离规格

SOP-8L 封装特定性能。

Symbol参数测试条件单位
VSURGE介电浪涌强度测试电压按 IEC 61000-4-5 标准,1.2μs(上升)/50μs(宽度),以 2 次/分钟测试 ±5 个脉冲。V
VISO介电强度测试电压按 UL 标准 60950-1 (第 2 版) 机构型式测试 60 秒;按 UL 60950-1 (第 2 版) 以 VISO 进行 1 秒量产测试。VRMS
VWVBI基本隔离工作电压按 UL 60950-1 (第 2 版) 基本(单)隔离的最大认可工作电压VPK or VDC
VWVBI基本隔离工作电压按 UL 60950-1 (第 2 版) 基本(单)隔离的最大认可工作电压VRMS
DCL电气间隙从 IP 引脚到信号引脚穿过空气的最小距离。mm
DCR爬电距离从 IP 引脚到信号引脚沿封装本体的最小距离。mm
CTI相对漏电起痕指数材料组别 IIV

通用电气规格

在全工作温度范围有效,TA = −40 至 125°C,CBYPASS = 0.1 μF,VCC = 5 V,除非另有说明。

Symbol参数测试条件MinTypMax单位
VCC电源电压4.555.5V
ICC供电电流VCC=5.0V,输出开路12.51417.5mA
tpo上电时间CBYPASS=开路, CL=1nF, Sens=2mV/G, B=400G-60-μs
VUVLOHUVLO 电压阈值VDD 上升-3.6-V
VUVLOLUVLO 电压阈值VDD 下降-3.2-V
CL输出电容负载Vout 到 GND-110nF
RL输出电阻负载Vout 到 GND 及 Vout 到 Vcc4.7--
RrefVREF 电阻负载Vref 到 GND 及 Vref 到 Vcc100--
tr上升时间TA = 25°C, CL = 1nF-3.6-μs
tRESPONSE响应时间TA = 25°C, CL = 1nF33.7-μs
SR输出压摆率TA = 25°C, CL = 1nF-0.4-V/μs
VIOUT(Q)零电流输出电压双向; IP = 0A, TA = 25°C2.482.502.52V
Vref,init参考输出电压2.482.502.52V
VSAT(H)输出饱和电压RL(DOWN)=10K 到 GND4.7--V
VSAT(L)输出饱和电压RL(UP)=10K 到 VDD--0.3V
RIP初级导体电阻TA =25°C-1.2-
LIP初级导体电感TA =25°C-2-nH
CMFRR共模磁场抑制比均匀外部磁场-40-dB
f频率带宽小信号 −3 dB; CL = 1nF-120-kHz
IN噪声输入参考噪声: CF = 4.7nF, CL = 1nF, BW = 18 kHz, TA = 25°C-30-mA(rms)
ELIN非线性度IP 全范围-1±0.21%
ESYM对称性IP 全范围-1±0.21%

SC4624DC-20B5F-TR 性能特性

在全工作温度范围有效,TA = −40 至 125°C,CBYPASS = 0.1 μF,VCC = 5V,除非另有说明。

Symbol参数测试条件MinTypMax单位
IP电流检测范围-20-20A
Sens灵敏度IP 全范围, TA = 25°C-100-mV/A
VOUT(Q)零电流输出电压双向, IP = 0A, TA = 25°C2.492.52.51V
VOE失调误差IP = 0A, TA = 25°C 至 125°C10-20mV
VOE失调误差IP = 0A, TA = -40°C 至 25°C-10-10mV
Esens灵敏度误差IP = IPR(max), TA = 25°C 至 125°C-2.5-2.5%
Esens灵敏度误差IP = IPR(max), TA = -40°C 至 25°C-0.5-4%
Esens,drift灵敏度误差寿命漂移-5-5%

SC4624DC-25B5F-TR 性能特性

Symbol参数测试条件MinTypMax单位
IP电流检测范围-25-25A
Sens灵敏度IP 全范围, TA = 25°C-80-mV/A
VOUT(Q)零电流输出电压双向, IP = 0A, TA = 25°C2.492.52.51V
VOE失调误差IP = 0A, TA = 25°C 至 125°C10-20mV
VOE失调误差IP = 0A, TA = -40°C 至 25°C-10-10mV
Esens灵敏度误差IP = IPR(max), TA = 25°C 至 125°C-2.5-2.5%
Esens灵敏度误差IP = IPR(max), TA = -40°C 至 25°C-0.5-4%
Esens,drift灵敏度误差寿命漂移-5-5%

SC4624DC-30B5F-TR 性能特性

Symbol参数测试条件MinTypMax单位
IP电流检测范围-30-30A
Sens灵敏度IP 全范围, TA = 25°C-66.7-mV/A
VOUT(Q)零电流输出电压双向, IP = 0A, TA = 25°C2.492.52.51V
VOE失调误差IP = 0A, TA = 25°C 至 125°C10-20mV
VOE失调误差IP = 0A, TA = -40°C 至 25°C-10-10mV
Esens灵敏度误差IP = IPR(max), TA = 25°C 至 125°C-2.5-2.5%
Esens灵敏度误差IP = IPR(max), TA = -40°C 至 25°C-0.5-4%
Esens,drift灵敏度误差寿命漂移-5-5%

SC4624DC-50B5F-TR 性能特性

Symbol参数测试条件MinTypMax单位
IP电流检测范围-50-50A
Sens灵敏度IP 全范围, TA = 25°C-40-mV/A
VOUT(Q)零电流输出电压双向, IP = 0A, TA = 25°C2.492.52.51V
VOE失调误差IP = 0A, TA = 25°C 至 125°C10-20mV
VOE失调误差IP = 0A, TA = -40°C 至 25°C-10-10mV
Esens灵敏度误差IP = IPR(max), TA = 25°C 至 125°C-2.5-2.5%
Esens灵敏度误差IP = IPR(max), TA = -40°C 至 25°C-0.5-4%
Esens,drift灵敏度误差寿命漂移-5-5%

封装信息 (8-Pin DC 封装)

单位: mm。注 1: 确切的本体与引脚配置由供应商在所示极限内选择。注 2: 高度不包括模塑浇口飞边。未指定公差处,尺寸为标称值。

参数MinMax单位
本体宽度 (顶视水平)4.705.10mm
本体长度 (顶视垂直)3.804.00mm
含引脚总长 (顶视垂直)5.806.20mm
引脚宽度0.330.51mm
引脚间距1.27BSC1.27BSCmm
引脚厚度0.401.27mm
引脚顶部宽度0.250.25mm
封装总高1.451.75mm
座体高度1.351.55mm
座体平面到引脚0.100.25mm

技术图

TOP VIEW0.953.00 / 2.603.02 / 2.821.72 / 1.52SIDE VIEW1.25 Max0.10L 0.60 / 0.30单位:mm · 未标公差为公称尺寸 · 高度不包括模具浇口溢料
图 1 封装外形
123VDD电源供电OUT模拟量输出GND电源地
图 2 端子配置 (SOP8 DC 封装,顶视图)
SC4723VDDGNDHall霍尔片Modulator调制OPADemodulator解调Buffer缓冲OUT
图 3 功能框图
tPOt1t2VCC(min)VCC90% VOUTV
图 4 上电时间 (tPO,输出达 90% VOUT)
tpdtrApplied FieldOutput90%10%%
图 4 响应时间 (tRESPONSE,电流与输出电压均达 80%)
VCC85%·VCC10%·VCCVOUT (V)B (Gs)N 极B = 0S 极
图 5 传递函数 (-20A→0.5V, 0A→2.5V, 20A→4.5V)

技术规格

静态输出电压2.5
封装DC
状态量产
功能Vref
电压范围4.5~5.5
带宽120K
电流范围20/25/30/50

历史版本

版本日期说明
Rev0.12022-08-09原始数据手册
Rev1.02023-05-10发布 1.0 版本
RevA/1.12025-02-20发布赛卓通用数据手册格式
RevA/1.22025-06-30更新订购信息
