Name: SC4643
Brand: Semiment
SKU: SC4643

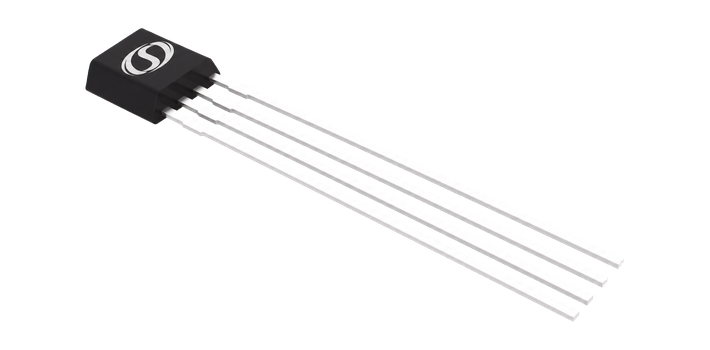

SC4643

高精度、高带宽、可编程线性霍尔传感器

赛卓基于开环霍尔原理设计的电流传感器芯片，配合磁环可实现最高 1500A 大电流测量。该器件在 -40℃至 150℃全温度范围内保持高精度测量，同时具备高带宽特性和多重保护功能，有效防止异常工况对系统的冲击，并支持 EEPROM 参数重复编程。专为新能源汽车逆变器、光伏储能系统及电池管理系统（BMS）等场景设计，提供稳定可靠的电流检测解决方案。

线性霍尔传感器可编程模拟输出电流检测TO-94封装AEC-Q100

一级分类

电流传感器 IC

二级分类

可编程线性霍尔

资源数量

2 项

查看规格书返回选型联系技术支持

核心参数

灵敏度可调范围 Sens

0.6–14mV/Gs

四档粗调 + 9bit 细调

带宽 BW

120kHz

典型值

响应时间 tRESPONSE

3.7µs

Bstep=400G, CL=1nF, Sens=2mV/G

工作电压 VDD

4.5–5.5V

典型 5V，极限耐压 15V

电源电流 IDD

13mA

典型值（最大 16.5）

工作温度范围 TA

-40~150°C

汽车级

静态输出电压 VOUT(Q)

2.5V

无磁场时，约 VDD/2

线性度 LinERR

±0.2%

典型值

产品特性

Programmable

典型应用

无刷电机电流检测过流检测AC/DC 变换器位置检测

引脚定义

引脚	序号	说明
VDD	VB/VB-P/L:1; VB-G:1; VB-S:1	电源；4.5V~5.5V 电源供电
OUT	VB/VB-P/L:2; VB-G:3; VB-S:3	输出；输出端
NC	VB/VB-P/L:3; VB-G:4; VB-S:-	建议接地
GND	VB/VB-P/L:4; VB-G:2; VB-S:2	地；地

订购信息

订购型号	灵敏度	温度范围	封装	包装	数量
SC4643VB-BK-Q	0.6-14	-40-150	TO94	散包	500 颗/袋
SC4643VB-TR-Q	0.6-14	-40-150	TO94	编带	2000 颗/盘
SC4643VB-P-BK-Q	0.6-14	-40-150	TO94	散包	500 颗/袋
SC4643VB-P-TR-Q	0.6-14	-40-150	TO94	编带	2000 颗/盘
SC4643VB-G-BK-Q	0.6-14	-40-150	TO94	散包	500 颗/袋
SC4643VB-G-TR-Q	0.6-14	-40-150	TO94	编带	2000 颗/盘
SC4643VB-S-BK-Q	0.6-14	-40-150	TO94	散包	500 颗/袋
SC4643VB-L-TB-Q	0.6-14	-40-150	TO94	料管	100 颗/管
SC4643VB-L-TR-Q	0.6-14	-40-150	TO94	编带	500 颗/盘

订购编号说明

SC4643VB-P-BK-Q

SC4643

产品系列

可编程线形霍尔传感器

VB / VB-P / VB-L / VB-G / VB-S

封装外形

VB/VB-P/VB-L: 2脚为输出，4脚为地；VB-G: 2脚为GND，3脚为输出；VB-S: 2/3脚为GND，4脚为输出

BK / TB / TR

包装方式

BK: 散包；TB: 料管；TR: 编带

等级

Q: 汽车电子

参数规格

极限参数

以上列出的应力可能会对器件造成永久性的损害，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。

Symbol	参数	测试条件	Min	Max	单位
VDD	正向电源电压		-	15	V
VDDR	反向电源电压		-15	-	V
VOUT	正向输出电压		-	15	V
VOUTR	反向输出电压		-0.5	-	V
IOUT(source)	输出源电流	VOUT to GND	-	3	mA
IOUT(sink)	输出灌电流	VDD to VOUT	-	10	mA
N	EEPROM 擦写次数		-	100	cycle
TA	工作温度范围		-40	150	°C
TSTG	储存温度范围		-55	160	°C

静电保护

Symbol	参数	测试条件	Min	Max	单位
VESD	人体失效模型	参考 AECQ100-002 标准（HBM）	-4	+4	KV
VESD	充放电失效模型	参考 AECQ100-011 标准（CDM）	-750	+750	V

热特性

(1) 最大工作电压必须满足功耗和结温的要求，参照热特性

Symbol	参数	测试条件	单位
RθJA	TO-94 封装形式热阻	单层 PCB，1s0p JESD 51-3 中定义	°C/W

工作参数 - 电源端参数

工作电压 5V，环境温度 25°C，CBY=0.1Uf，另有说明除外。如未在测试条件中说明，则全温度范围有效 VDD=5V，CBY=0.1µF

Symbol	参数	测试条件	Min	Typ	Max	单位
VDD	电源电压		4.5	5	5.5	V
IDD	电源电流		10	13	16.5	mA
tPO	上电时间	CBYPASS=Open, CL=1nF, Sens=2mV/G, B=400G	-	78	-	µs
VUVLOH	欠压保护电压	VDD rising	-	4	-	V
VUVLOL	欠压保护电压	VDD falling	-	3.6	-	V
VPORH	上电复位电压	VDD rising	-	2.6	-	V
VPORL	上电复位电压	VDD falling	-	2.3	-	V
VZ	齐纳二极管击穿电压	IDD = 30mA	15	-	-	V

工作参数 - 输出端参数

Symbol	参数	测试条件	Min	Typ	Max	单位
tRESPONSE	响应时间	Bstep=400G, CL=1nF, Sens=2 mV/G	3	3.7	-	µs
VN	噪声	CL=1nF, Sens=2 mV/G, BWf=BWi	-	10	-	mVp-p
VN	噪声	CL=1nF, Sens=2 mV/G, BWf=BWi	-	1	-	mVRMS
tR	上升时间	Bstep=400G, CL=1nF, Sens=2 mV/G	-	3.6	-	µs
VCLP(H)	输出钳位电压	RL(DOWN)=10K to GND	4.5	4.7	4.85	V
VCLP(L)	输出钳位电压	RL(UP)=10K to VDD	0.15	0.3	0.45	V
VSAT(H)	输出饱和电压	RL(DOWN)=10K to GND	4.7	-	-	V
VSAT(L)	输出饱和电压	RL(UP)=10K to VDD	-	-	0.3	V
RL(UP)	输出负载电阻	VOUT to VDD	4.7	-	-	kΩ
RL(DOWN)	输出负载电阻	Vout to GND	4.7	-	-	kΩ
CL	输出负载电容	Sens=2 mV/G, CL=1nF	-	1	10	nF
SR	输出摆率	Sens=2 mV/G, CL=1nF	-	400	-	V/ms

工作参数 - 静态输出电压 VOUT(Q)

Symbol	参数	Min	Typ	Max	单位
VOUT(Q)init	出厂静态输出电压	2.4	2.5	2.6	V
VOUT(Q)PR	静态输出电压编程范围	2.3	-	2.7	V
QVO	编程位数	-	9	-	bit
StepVOUT(Q)	编程最小步进	0.6	1.2	1.8	mV

工作参数 - 灵敏度 (Sens)

Symbol	参数	测试条件	Min	Typ	Max	单位
Sensinit	出厂默认灵敏度	SENS_COARSE=00	-	1	-	mV/Gs
Sensinit	出厂默认灵敏度	SENS_COARSE=01	-	2	-	mV/Gs
Sensinit	出厂默认灵敏度	SENS_COARSE=10	-	4.5	-	mV/Gs
Sensinit	出厂默认灵敏度	SENS_COARSE=11	-	10	-	mV/Gs
SensPR	灵敏度编程范围	SENS_COARSE=00	0.6	-	1.6	mV/Gs
SensPR	灵敏度编程范围	SENS_COARSE=01	1	-	3	mV/Gs
SensPR	灵敏度编程范围	SENS_COARSE=10	2	-	7	mV/Gs
SensPR	灵敏度编程范围	SENS_COARSE=11	4.5	-	14	mV/Gs
SENS_COARSE	粗调位数		-	2	-	bit
SENS_FINE	细调位数		-	9	-	bit

工作参数 - 灵敏度温漂

Symbol	参数	测试条件	Min	Typ	Max	单位
TCSENS	灵敏度温漂系数	TA=-40°C ~ 150°C, calculated relative to 25°	-	0	-	%/°C
△SensTC	灵敏度温漂范围	TA=25°C ~ 150°C	-2.5	-	2.5	%
△SensTC	灵敏度温漂范围	TA=-40°C ~ 25°C	-2.5	-	2.5	%
RSENSETC	灵敏度温漂一阶补偿位数		-	6	-	bit
StepSENSTC	平均温漂编程步进		-	-	0.3	%

工作参数 - 静态电压温漂

Symbol	参数	测试条件	Min	Typ	Max	单位
TCQVO	静态输出电压温漂	TA=-40°C ~ 150°C, calculated relative to 25°C	-	0	-	mV/°C
△VOUT(Q)TC	静态输出电压范围	TA=25°C ~ 150°C	-10	-	10	mV
△VOUT(Q)TC	静态输出电压范围	TA=-40°C ~ 25°C	-10	-	10	mV
	温度补偿编程位数		-	30	-	bit
StepQVOTC	平均温漂编程步进		-	1.2	-	mV

工作参数 - 锁位编程

Symbol	参数	Min	Typ	Max	单位
EELOCK	EEPROM 锁定位	-	1	-	bit

工作参数 - 其他参数

Symbol	参数	测试条件	Min	Typ	Max	单位
LinERR	线性度		-1	±0.2	1	%
SymERR	对称度		-1	±0.2	1	%
RatERRVQ	静态输出电压随电压范围变化	Through supply voltage range	-1	0	1	%
RatERRSens	灵敏度精度随电压范围变化	Through supply voltage range	-1.5	±0.5	1.5	%
△SensPKG	封装对灵敏度的影响	After temperature cycling	-1.25	0	1.25	%
BW	带宽		-	120	-	kHz
fC	斩波频率		-	500	-	kHz

技术图

图1. SC4643系列封装示意图

图2. 封装俯视图（VB/VB-P、VB-G、VB-S、VB-L 四种封装引脚排列）

图3. 功能框图概览（电压调节器/偏置/振荡器/UVLO/温度传感器/三级 OPA + 模拟输出 + EEPROM）

图4. 上电时间定义

图5. 传播延迟和上升时间定义

图6. TO94 典型应用线路图（VIN 端 100nF 旁路，VOUT 端 1nF）

图8. 传输函数（VOUT vs Gs，N/S 极，静态点 2.5V，VClampLow/VClampHigh 钳位）

技术规格

静态输出电压	50%VDD
封装	VB
状态	量产
功能	Programmable
电压范围	4.5~5.5
车规等级	AEC-Q100
带宽	120K
灵敏度	0.6~14.0

历史版本

版本	日期	说明
Rev.E0.1	2018-06-15	初始版本
Rev.E0.2	2019-05-06	完善产品特性
Rev.E0.3	2019-04-06	旧版本规格书最终版本号
Rev.A1.0	2020-11-19	统一规格书格式
Rev.A1.1	2022-03-16	修改封装尺寸
Rev.A1.2	2022-06-20	修改VOUT(Q)PR，增加上电时序
Rev.A1.3	2023-04-10	更新规格书格式、添加AEC-Q100认证、完善封装图、完善功能描述、删除上电时序
Rev.A1.4	2023-09-20	添加产品型号SC4643VB-P
Rev.A1.5	2024-07-03	添加产品型号SC4643C与SC4643S、典型应用及封装
Rev.A1.6	2024-08-21	添加产品型号SC4643VB-G
Rev.A1.7	2025-02-20	删除产品型号SC4643C，更新规格书格式
Rev.A1.8	2025-05-30	添加产品型号SC4643VB-L-TB-Q
Rev.A1.9	2025-07-30	删除TO-92U封装外形
