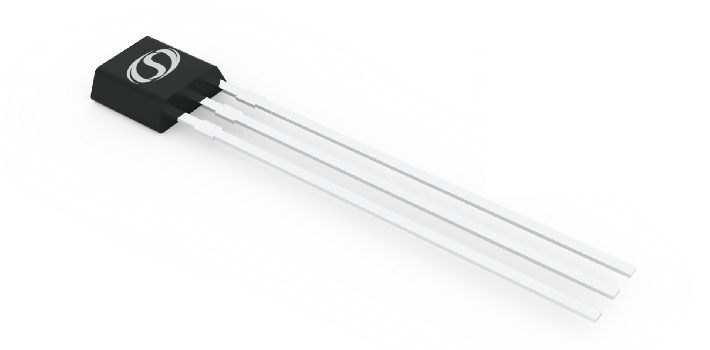

SC4723
SC4723
超低功耗高速线性霍尔传感器
SC4723 是一款超低功耗线性霍尔传感器，成比例地响应磁通量密度，静态输出电压为 85%·VCC。在 3.3V 电源下工作电流仅 0.8mA，适合电池供电应用（机器人吸尘器、无线电动工具、无线游戏控制器及外围设备）。典型灵敏度 3mV/Gs，温度补偿的低噪声输出，响应带宽高达 250kHz，适用于工业、消费类高速高精度应用。供电 2.5V~5.5V，工作温度 -40℃~105℃，封装无铅、100% 无锡框架电镀。
霍尔传感器模拟输出单极磁场响应SOT23-3L无铅封装
一级分类
磁性位置传感器 IC
二级分类
线性霍尔
资源数量
1 项
核心参数
工作电流 ICC
0.8mA
@3.3V · B=0mT
响应时间 tPO
<5μs
快速响应
检测带宽 fBW
250kHz
−3dB
典型灵敏度 Sens
3mV/Gs
@3.3V · 25°C
供电电压 VCC
2.5–5.5V
宽供电范围
工作温度 TA
−40~105℃
宽温工业级
静态输出 VQ
85%·VCC
B=0 时
封装
SOT23-3L
无铅 / 无锡框架
产品特性
Unipolar, ultra-low power, High precision
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 电源供电 |
| OUT | 2 | 模拟量输出 |
| GND | 3 | 电源地 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC4723SO-N-TR | 3 | −40~105 | SOT23-3L | 卷盘 | 3000 颗/盘 |
订购编号说明
SC4723SO-N-TR
SC4723
产品系列
超低功耗线性霍尔
SO
封装描述
SOT23-3L
N
有效磁场感应
N 极磁场感应（空白为 S 极）
TR
包装方式
卷盘
参数规格
极限参数
超过上述应力可能造成器件永久损坏；长时间暴露于绝对最大额定条件下可能影响器件可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VCC | 正向供电电压 | B=0mT, TA=25°C | — | 6.5 | V |
| VCCR | 反向供电电压 | B=0mT, TA=25°C | −0.3 | — | V |
| VOUT | 输出端正电压 | B=0mT, TA=25°C | — | 5.5 | V |
| VOUTR | 输出端负电压 | B=0mT, TA=25°C | −0.3 | — | V |
| TA | 工作温度范围 | −40 | 105 | ℃ | |
| TSTG | 储存温度范围 | −55 | 165 | ℃ | |
| TJ(max) | 最高结温度 | — | 165 | ℃ |
静电保护
| 参数 | Min | Max | 单位 |
|---|---|---|---|
| 人体放电模型 HBM（JS-001） | −4 | +4 | kV |
| 充放电模型 CDM（JS-002） | −750 | +750 | V |
热特性
单层 PCB，JEDEC 2s2p / 1s0p（JESD 51-7 / 51-3）。
| Symbol | 参数 | Typ | 单位 |
|---|---|---|---|
| RθJA | SOT23-3L 封装热阻 | 300 | ℃/W |
电学参数
工作电压范围 2.5V~5.5V，环境温度 25℃（另有说明除外）
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VCC | 工作电压 | 2.5 | 3.3 | 3.6 | V | |
| VCC | 工作电压 | 4.5 | 5.0 | 5.5 | V | |
| ICC | 工作电流 | VCC=3.3V, B=0 | — | 0.8 | — | mA |
| ICC | 工作电流 | VCC=5V, B=0 | — | 1 | — | mA |
| tPO | 上电时间 | B=0, CLoad=0 | — | — | 5 | μs |
| IOUT | 输出负载电流 | — | — | 2 | mA | |
| COUT | 输出负载电容 | — | — | 470 | pF | |
| fBW | 检测带宽 | −3dB | — | 250 | — | kHz |
| tPd | 响应延时 | — | 4 | — | μs | |
| tr | 信号上升时间 | — | 2 | — | μs | |
| VN | 输出参考噪声 | OUT 端接 RC 滤波 | — | 9 | — | mVpp |
磁特性
工作电压范围 2.5V~5.5V，环境温度 25℃（另有说明除外）
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VQT | 静态输出电压 | B=0, TA=25°C, VCC=3.3V | — | 2.8 | — | V |
| VQT | 静态输出电压 | B=0, TA=25°C, VCC=5V | — | 3.8 | — | V |
| VQΔT | 静态电压温漂 | VCC=3.3V, −40~105°C vs 25°C | — | ±1 | — | %·VCC |
| VQΔT | 静态电压温漂 | VCC=5V, −40~105°C vs 25°C | — | ±1 | — | %·VCC |
| VQRE | 静态电压比例误差 | — | ±0.2 | — | % | |
| Sens | 灵敏度 | VCC=3.3V, TA=25°C | — | 3 | — | mV/Gs |
| Sens | 灵敏度 | VCC=5V, TA=25°C | — | 4.5 | — | mV/Gs |
| BL | 线性磁感应范围 | VCC=3.3V | — | −850 | — | Gs |
| BL | 线性磁感应范围 | VCC=5V | — | −850 | — | Gs |
| VL | 输出电压线性范围 | 0.2 | — | VCC−0.2 | V | |
| STC | 灵敏度温度系数 | −40~105°C vs 25°C | −0.10 | 0.04 | 0.10 | %/℃ |
| SLE | 灵敏度线性误差 | — | ±0.5 | — | % | |
| SSE | 灵敏度对称误差 | — | ±0.5 | — | % | |
| SRE | 灵敏度比例式误差 | TA=25°C, VCC=3~3.6V vs 3.3V | −2 | — | +2 | % |
技术图
技术规格
| 静态输出电压 | 85%VDD |
| 封装 | SO |
| 状态 | 量产 |
| 功能 | Unipolar, ultra-low power |
| 电压范围 | 2.5~5.5 |
| 带宽 | 250K |
| 工作温度 | -40~105 |
| 灵敏度 | 3.0mV/Gs@VDD=3.3V |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2024-07-25 | 初始规格书 |
| Rev.A1.0 | 2024-11-27 | 正式版发布 |
| Rev.A1.1 | 2025-03-08 | 统一格式发布 |
