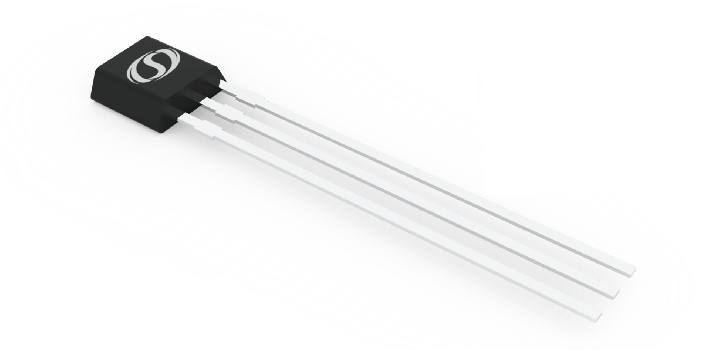

SC4702
SC4702
超低功耗高速线性霍尔传感器
SC4702 是一款超低功耗高速线性霍尔传感器，输出电压与磁通密度成比例，静态输出电压为 50%×VCC；在 3.3V 供电下工作电流低于 0.7mA，非常适合机器人吸尘器、无线电动工具、无线游戏控制器及外设等电池供电应用。器件具备温度补偿的低噪声输出，响应带宽高达 250kHz，响应时间小于 5μs，3.3V 下灵敏度为 2mV/Gs。工作电压范围 2.5V~5.5V，工作温度 -40℃~105℃，采用 SOT23-3L(SO) 封装，适用于电机定位、模拟磁轴键盘、磁标签识别及游戏控制器与外设等场景。
霍尔传感器模拟输出线性霍尔SOT23-3L无铅封装
一级分类
磁性位置传感器 IC
二级分类
线性霍尔
资源数量
1 项
核心参数
工作电流 ICC
0.7mA
@3.3V · B=0mT
响应时间
<5μs
快速响应
检测带宽 fBW
250kHz
−3dB
典型灵敏度 S
2mV/Gs
@3.3V · 25°C
供电电压
2.5–5.5V
宽供电范围
工作温度
−40~105℃
宽温环境
静态输出
50%·VCC
B=0 时
封装
SOT23-3L
无铅 / 无锡框架
产品特性
Bipolar, ultra-low power
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 电源供电 |
| OUT | 2 | 模拟量输出 |
| GND | 3 | 地 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC4702SO-N-TR | 2 | −40~105 | SOT23-3L | 卷盘 | 3000 颗/盘 |
| SC4702SO-TR | 2 | −40~105 | SOT23-3L | 卷盘 | 3000 颗/盘 |
订购编号说明
SC470XSO-N-TR
SC470X
产品系列
超低功耗线性霍尔
X
磁特性参数位
代表不同灵敏度
SO
封装描述
SOT23-3L
N
有效磁场感应
N: N 极磁场感应；空白: S 极磁场感应
TR
包装方式
TR: 卷盘
参数规格
极限参数
以上列出的应力可能会对器件造成永久性的损害，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VCCABS | 正向供电电压 | B=0mT, TA=25°C | — | 5.5 | V |
| VCCRABS | 反向供电电压 | B=0mT, TA=25°C | −0.3 | — | V |
| VOUTABS | 输出端正电压 | B=0mT, TA=25°C | — | 5.5 | V |
| VOUTRABS | 输出端负电压 | B=0mT, TA=25°C | −0.3 | — | V |
| TA | 工作温度范围 | −40 | 105 | ℃ | |
| TSTG | 储存温度范围 | −55 | 165 | ℃ | |
| TJ(max) | 最高结温度 | — | 165 | ℃ |
静电保护
JEDEC 文件 JEP155 指出 4000V HBM 允许使用标准 ESD 控制过程进行安全制造；JEP157 指出 750V CDM 允许使用标准 ESD 控制过程进行安全制造。
| Symbol | 参数 | Min | Max | 单位 |
|---|---|---|---|---|
| VESD | 人体失效模型（HBM，ANSI/ESDA/JEDEC JS-001） | −4 | +4 | kV |
| VESD | 充放电失效模型（CDM，ANSI/ESDA/JEDEC JS-002） | −750 | +750 | V |
热特性
最大工作电压必须满足功耗和结温的要求，参照热特性。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| RθJA | SOT23-3L 封装形式热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 313 | ℃/W |
电学参数
工作电压范围 2.5V~5.5V，环境温度 25℃（另有说明除外）。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VCC | 工作电压 | 2.5 | 3.3 | 3.6 | V | |
| VCC | 工作电压 | 4.5 | 5.0 | 5.5 | V | |
| ICC | 工作电流 | VCC=3.3V, B=0mT | — | 0.7 | — | mA |
| ICC | 工作电流 | VCC=5V, B=0mT | — | 0.9 | — | mA |
| tPO | 上电时间 | B=0mT, CLoad=0nF | — | — | 5 | μs |
| IOUT | 输出负载电流 | — | — | 2 | mA | |
| COUT | 输出负载电容 | — | — | 470 | pF | |
| fBW | 检测带宽 | −3dB | — | 250 | — | kHz |
| tPd | 响应延时时间 | — | 4 | — | μs | |
| tr | 信号上升时间 | — | 2 | — | μs | |
| VN | 输出参考噪声 | SC4702, BN × S, OUT 端接 RC 滤波 | — | 6 | — | mVpp |
磁特性
工作电压范围 2.5V~5.5V，环境温度 25℃（另有说明除外）。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VQT | 静态电压 | B=0mT, TA=25°C, VCC=3.3V | 1.58 | 1.65 | 1.72 | V |
| VQT | 静态电压 | B=0mT, TA=25°C, VCC=5V | 2.43 | 2.50 | 2.57 | V |
| VQΔT | 静态电压温度漂移 | B=0mT, VCC=3.3V, TA=−40°C~105°C versus 25°C | — | ±1%×VCC | — | V |
| VQΔT | 静态电压温度漂移 | B=0mT, VCC=5V, TA=−40°C~105°C versus 25°C | — | ±1%×VCC | — | V |
| VQRE | 静态电压比例误差 | — | ±0.2 | — | % | |
| S | 灵敏度 | SC4702, VCC=3.3V, TA=25°C | — | 2.0 | — | mV/Gs |
| S | 灵敏度 | SC4702, VCC=5V, TA=25°C | — | 3.0 | — | mV/Gs |
| BL | 线性磁感应范围 | SC4702, VCC=3.3V, TA=25°C | — | ±725 | — | Gs |
| BL | 线性磁感应范围 | SC4702, VCC=5V, TA=25°C | — | ±725 | — | Gs |
| VL | 输出电压线性范围 | 0.2 | — | VCC−0.2 | V | |
| STC | 灵敏度温度系数 | TA=−40°C~105°C versus 25°C | −0.10 | 0.04 | 0.10 | %/℃ |
| SLE | 灵敏度线性误差 | — | ±0.5 | — | % | |
| SSE | 灵敏度对称误差 | — | ±0.5 | — | % | |
| SRE | 灵敏度比例式误差 | TA=25°C, VCC=3V~3.6V, with respect to VCC=3.3V | −2 | — | +2 | % |
技术图
技术规格
| 静态输出电压 | 50% VDD |
| 封装 | SO |
| 状态 | 量产 |
| 功能 | Bipolar, ultra-low power |
| 电压范围 | 2.5~5.5 |
| 带宽 | 250K |
| 工作温度 | -40~105 |
| 灵敏度 | 2.0mV/Gs@VDD=3.3V |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2024-07-25 | 初始规格书 |
| Rev.A1.0 | 2024-11-27 | 正式版发布 |
| Rev.A1.1 | 2025-07-23 | 删除型号 4701 |
| Rev.A1.2 | 2025-11-02 | 增加型号 SC4703SO-N-TR |
