SC4003
SC4003
模拟输出线性霍尔传感器

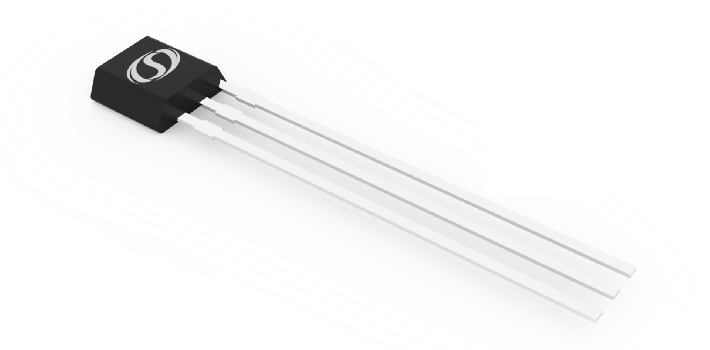

SC4003 是一款高性能、多功能的单轴模拟输出线性霍尔效应传感器，输出电压与电源电压成比例，并与所感应的磁场通量密度成正比，采用带温度补偿的低噪声轨对轨输出。无磁场时静态输出电压为电源电压的一半，5V 供电下灵敏度为 5.0mV/Gs。器件支持 3.3~10.5V 宽输入电压范围和 -40℃~150℃ 宽工作温度范围，提供 TO-92S、SOT23-3L 与 SOT89-3L 封装，适用于角度/位置传感、过流检测、无刷直流电机电流监测及称重液位检测等工业应用。
霍尔传感器模拟输出轨对轨输出宽输入电压多封装可选
一级分类
磁性位置传感器 IC
二级分类
线性霍尔
资源数量
2 项
核心参数
供电电压范围
3.3–10.5V
宽输入电压范围
典型灵敏度 S
5.0mV/Gs
@5V · 25℃
静态输出电压 VOUT(Q)
2.5V
VCC=5V · B=0Gs · 电源电压一半
阶跃响应时间 TRESP
1µs
延迟输出达到 90%
线性度 Lin
±1%
轨对轨模拟输出
工作温度范围 TA
−40~150℃
宽环境温度
工作电流 ICC
4.5mA
VCC=5V · 25℃ · 典型
封装
TO-92S/ SOT23-3L / SOT89-3L
无铅无卤
产品特性
Bipolar
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 3.3V~10.5V 电源供电 |
| GND | 2 | 地 |
| OUT | 3 | 输出端 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC4003UA-BK | 5 | −40~150 | TO92S-S1 | 散包 | 1000 颗/袋 |
订购编号说明
SC4002SO-N-TR
SC400X
产品系列
线性霍尔传感器
磁参数
磁参数
不同灵敏度
SO/UA/BU
封装外形
SO: SOT23-3L；UA: TO-92S；BU: SOT89-3L
N/无
磁场响应
N: N 极响应；无: S 极响应
TR/BK
包装方式
TR: 卷盘；BK: 散包
参数规格
极限参数
以上列出的应力可能会对器件造成永久性的损害，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VCC | 电源端耐压 | B=0mT, TA=25°C | −0.5 | 30.0 | V |
| VOUT | 输出端耐压 | −0.3 | 30.0 | V | |
| ICC | 电源电流 | VCC=5.0V, B=0mT | — | 20 | mA |
| IOUT | 输出电流 | — | 2 | mA | |
| TA | 工作温度范围 | −40 | 150 | ℃ | |
| TJ | 结温范围 | −50 | 165 | ℃ | |
| TSTG | 储存温度范围 | −65 | 175 | ℃ |
静电保护
(1) JEDEC 文件 JEP155 指出，4000V HBM 允许使用标准 ESD 控制过程进行安全制造。(2) JEDEC 文件 JEP157 指出，750V CDM 允许使用标准 ESD 控制过程进行安全制造。
| Symbol | 参数 | Min | Max | 单位 |
|---|---|---|---|---|
| VESD | 人体失效模型，参考 ANSI/ESDA/JEDEC JS-001 标准 (HBM) | −4 | +4 | kV |
| VESD | 充放电失效模型，参考 ANSI/ESDA/JEDEC JS-002 标准 (CDM) | −750 | +750 | V |
热特性
最大工作电压必须满足功耗和结温的要求，参照热特性。单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义。
| Symbol | 参数 | Typ | 单位 |
|---|---|---|---|
| RθJA | TO-92S 封装形式热阻 | 177 | ℃/W |
| RθJA | SOT23-3L 封装形式热阻 | 313 | ℃/W |
| RθJA | SOT89-3L 封装形式热阻 | 250 | ℃/W |
工作参数
工作电压范围 2.5V~5.5V，环境温度 −40°C~150°C，另有说明除外。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VCC | 工作电压 | TJ<TJ(Max) | 3.3 | 5.0 | 10.5 | V |
| ICC | 工作电流 | VCC=5.0V, TA=25℃ | — | 4.5 | 10.0 | mA |
| RL | 输出负载电阻 | OUT to VCC | 2 | — | — | kΩ |
| VOUT(H) | 输出电压范围 | TA=25℃, B=1000Gs | 4.8 | 4.9 | — | V |
| VOUT(L) | 输出电压范围 | TA=25℃, B=−1000Gs | — | 0.1 | 0.2 | V |
| VOUT(Q) | 静态输出电压 | VCC=3.3V, B=0Gs, TA=25℃ | 1.55 | 1.65 | 1.75 | V |
| VOUT(Q) | 静态输出电压 | VCC=5V, B=0Gs, TA=25℃ | 2.3 | 2.5 | 2.7 | V |
| S | 灵敏度 | SC4003, VCC=3.3V, TA=25℃ | 3.4 | 4.0 | 4.6 | mV/Gs |
| S | 灵敏度 | SC4003, VCC=5V, TA=25℃ | 4.0 | 5.0 | 6.0 | mV/Gs |
| Lin | 线性度 | −1 | — | +1 | % | |
| △Sens | 灵敏度温漂 | TA=−40℃ to 150℃ | −10 | — | +10 | % |
| TRESP | 阶跃响应时间 | 延迟输出信号达到 90% | — | 1 | — | µs |
技术图
技术规格
| 静态输出电压 | 50% VDD |
| 封装 | BU, SO, UA |
| 状态 | 量产 |
| 功能 | Bipolar |
| 电压范围 | 3.3~10.5 |
| 工作温度 | -40~150 |
| 灵敏度 | 5.0mV/Gs |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2019-07-06 | 初始规格书 |
| Rev.A1.0 | 2020-11-19 | 正式版发布 |
| Rev.A1.1 | 2024-07-08 | 增加 SOT23-3L 封装 |
| Rev.A1.2 | 2024-11-27 | 增加订购信息，更新 POD 尺寸 |
