SC4391
SC4391
带唤醒功能可配置数字输出高速线性霍尔
SC4391 是一款带唤醒功能、可配置数字量输出的高速线性霍尔芯片，内部集成磁传感元件与 12bit 高精度 ADC，可将外部磁场变化精确转换为数字信号输出。芯片内置多组可配置寄存器，灵敏度与静态输出电压均可配置，工作模式亦可切换以满足不同速度与功耗需求；主机可经 4 线 SPI 读取 12bit ADC 数据，并支持 8M SPI 通信与菊花链连接实现高速、高精度多点检测。器件支持最高 32K 高速应用，集成微功耗模式、唤醒功能与自检功能，工作电压 3.0V~5.5V，灵敏度 2.4~8.6mV/Gs 可配置，工作温度 -40℃~85℃，提供 SOT23-6L(S6) 与 DFN2*2-8L(DT) 两种封装，适用于模拟磁轴键盘、轻触开关、磁静音开关及摇杆等应用。
霍尔传感器数字量输出SPI通信菊花链微功耗唤醒SOT23-6LDFN2*2-8L
一级分类
磁性位置传感器 IC
二级分类
线性霍尔
资源数量
2 项
核心参数
扫描频率 fSCANING
32kHz
最高 · 支持 32K 高速应用
SPI 通信速率
8MHz
支持菊花链连接
ADC 分辨率
12bit
集成高精度 ADC
灵敏度 Sens
2.4~8.6mV/Gs
@3.3V · 可配置
微功耗电流 ILP
2µA
微功耗模式 · tLP=50ms
工作电流 ICC
0.8mA
fSCANNING=4kHz · nADC=4
工作电压 VCC
3.0~5.5V
宽供电范围
工作温度 TA
−40~85℃
工业级
产品特性
Digital output, High Speed, SPI (10M)
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| ADCCAP | DFN:1 | 外部电容滤波器，推荐 4.7nF 电容 |
| VSSD | DFN:2 / SOT23:2 | 数字地 |
| SCK | DFN:3 / SOT23:3 | SPI 时钟输入 |
| SDI | DFN:4 / SOT23:1 | SPI 数据输入 |
| CSN/SOX | DFN:5 / SOT23:6 | SPI CSN 信号输入或 SOX 输出 |
| SDO | DFN:6 / SOT23:5 | SPI 数据输出 |
| SCKBUF | DFN:7 | SCK 缓冲输出，可通过寄存器配置 |
| VCC | DFN:8 / SOT23:4 | 电源供电 |
| VSSA | DFN:EX | 模拟地 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC4391S6-TR | 2.4~8.6 | −40~85 | SOT23-6L | 卷盘 | 3000 颗/盘 |
| SC4391DT-TR | 2.4~8.6 | −40~85 | DFN2*2-8L | 卷盘 | 3000 颗/盘 |
订购编号说明
SC4391S6-TR
SC4391
产品系列
可配置数字量输出高速线性霍尔
磁特性参数位
磁特性参数位
代表不同灵敏度

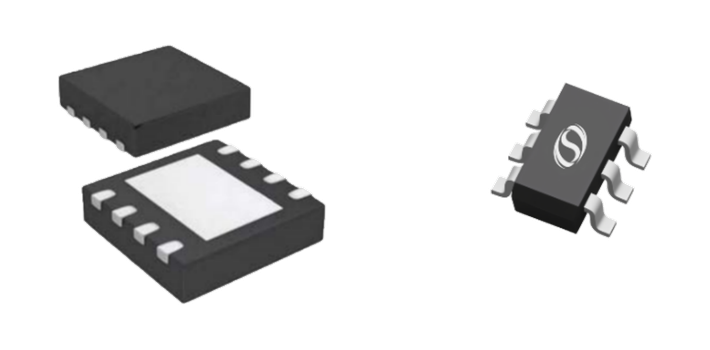

S6/DT
封装描述
S6: SOT23-6L；DT: DFN2*2-8L
TR
包装方式
卷盘
参数规格
极限参数
以上列出的应力可能会对器件造成永久性的损害，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VCC | 电源端耐压 | B=0mT, TA=25°C | −0.3 | 6.0 | V |
| SDO,CSN | 输出端耐压 | B=0mT, TA=25°C | −0.3 | 6.0 | V |
| SCK,SDI,SOX | 输入端耐压 | B=0mT, TA=25°C | −0.3 | 6.0 | V |
| TA | 工作温度范围 | −40 | 85 | ℃ | |
| TJ | 结温 | −55 | 165 | ℃ | |
| TSTG | 储存温度 | −65 | 175 | ℃ |
静电保护
人体模型(HBM)试验按 AEC-Q100-002 标准进行。
| Symbol | 参数 | Min | Max | 单位 |
|---|---|---|---|---|
| VESD | 人体失效模型，参考 ANSI/ESDA/JEDEC JS-001 标准（HBM） | −4 | +4 | kV |
工作参数
工作电压 3.3V，环境温度 25°C，另有说明除外。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VCC | 工作电压 | TJ < TJ(Max.) | 3 | 3.3 | 5.5 | V |
| ICC | 平均工作电流 | fSCANNING=4kHz, tSETTING=2µs, nADC=4 | — | 0.8 | — | mA |
| ILP | 微功耗模式平均电流 | tLP=50ms | — | 2 | — | µA |
| tLP | 微功耗扫描间隔时间 | — | 50 | — | ms | |
| VUVLO | 欠压指示电压 | VCC 供电电压下降到 SPI 输出报 Fault 故障 | — | 2.3 | — | V |
| fOSC | 内部时钟 | 内部时钟在初始化时修正，设置 CFG_OSC32M 寄存器 | — | 32 | — | MHz |
| fSCANING | 键盘数据扫描频率 | 设置 CFG_SCAN 寄存器：00 | — | 32 | — | kHz |
| fSCANING | 键盘数据扫描频率 | 设置 CFG_SCAN 寄存器：01 | — | 16 | — | kHz |
| fSCANING | 键盘数据扫描频率 | 设置 CFG_SCAN 寄存器：10 | — | 8 | — | kHz |
| fSCANING | 键盘数据扫描频率 | 设置 CFG_SCAN 寄存器：11 | — | 4 | — | kHz |
| tSETTING | 模拟信号建立时间设定 | 4bit 可配置 2µs-80µs，详见寄存器表 | 2 | — | 80 | µs |
| fADCCLK | ADC 采样时钟 | 设置 CFG_ADCSCK 寄存器 0:16MHz；1:8MHz | — | 8/16 | — | MHz |
| nADC | ADC 采样次数设置 | 设置 CFG_ADCNUM 寄存器：00 | — | 1 | — | times |
| nADC | ADC 采样次数设置 | 设置 CFG_ADCNUM 寄存器：01 | — | 2 | — | times |
| nADC | ADC 采样次数设置 | 设置 CFG_ADCNUM 寄存器：10 | — | 4 | — | times |
| nADC | ADC 采样次数设置 | 设置 CFG_ADCNUM 寄存器：11 | — | 8 | — | times |
| tADCSAMP | 单次 ADC 采样时间 | ADC 采样时钟为 16MHz 时 | — | 1.5 | — | µs |
| VSENSC | 灵敏度粗调范围 | 3bit 可配置，设置 CFG_SCOARSE 寄存器 | 2.4 | — | 8.6 | mV/Gs |
| VSENSCSTEP | 灵敏度粗调节步距 | 调节 Step | — | 20 | — | % |
| VSENSF | 灵敏度细调范围 | 5bit 可配置，设置 CFG_SFINE 寄存器 | 0 | — | 25 | % |
| VSENSFSTEP | 灵敏度细调节步距 | LSB 调节 Step | — | 0.78 | — | % |
| POLDFN | 极性(DFN 封装) | 配置 CFG_POL 寄存器:0 | — | S | — | — |
| POLDFN | 极性(DFN 封装) | 配置 CFG_POL 寄存器:1 | — | N | — | — |
| POLSOT23 | 极性(SOT23 封装) | 配置 CFG_POL 寄存器:0 | — | N | — | — |
| POLSOT23 | 极性(SOT23 封装) | 配置 CFG_POL 寄存器:1 | — | S | — | — |
| VQC | 静态输出电压粗调范围 | 配置 CFG_VQSET 寄存器:0 | — | 3890 | — | LSB |
| VQC | 静态输出电压粗调范围 | 配置 CFG_VQSET 寄存器:1 | — | 2048 | — | LSB |
| VQF | 静态输出电压细调范围 | 6bit 可配置，设置 CFG_VQFINE 寄存器 | −500 | — | 500 | LSB |
| VQFSTEP | 静态输出电压调节步距 | LSB 调节 Step | — | 18 | — | LSB |
SPI 时序参数
SC4391 支持 4 线从属 SPI 接口，上升沿输出数据，下降沿采样数据，支持全双工数据传输，数据位宽为 8 位。
| Symbol | 参数 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|
| TCSN | CSN 设置时间 | 20 | — | — | ns |
| TSCKH | CLK 高电平时间 | 40 | — | — | ns |
| TSCKL | CLK 低电平时间 | 40 | — | — | ns |
| TSCK | CLK 周期时间限制 | 60 | — | — | ns |
| TSSU | SDI 设置时间 | 10 | — | — | ns |
| TSHD | SDI 保持时间 | 10 | — | — | ns |
| TSDO | SDO 输出延迟 | — | — | 20 | ns |
| TSU | SDO 设置时间 | 10 | — | — | ns |
| TH | SDO 保持时间 | 4 | — | — | ns |
SPI 电气参数
| Symbol | 参数 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|
| VIH | 输入阈值电压高 | — | — | 2 | V |
| VIL | 输入阈值电压低 | 0.8 | — | — | V |
| VINHYS | 磁滞 | — | 0.5 | — | V |
| VOH | 输出电压高 | 0.8*VCC | — | — | V |
| VOL | 输出电压低 | — | — | 0.2*VCC | V |
技术图
技术规格
| 静态输出电压 | 可调 |
| 封装 | S6, DT |
| 状态 | 量产 |
| 功能 | Digital output, High Speed |
| 电压范围 | 3.0~5.5 |
| 工作温度 | -40~85 |
| 灵敏度 | 2.4~8.6mV/Gs, 可配置 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.E0.1 | 2024-06-02 | 初始规格书 |
| Rev.A1.0 | 2025-04-01 | 初始版本发布 |
