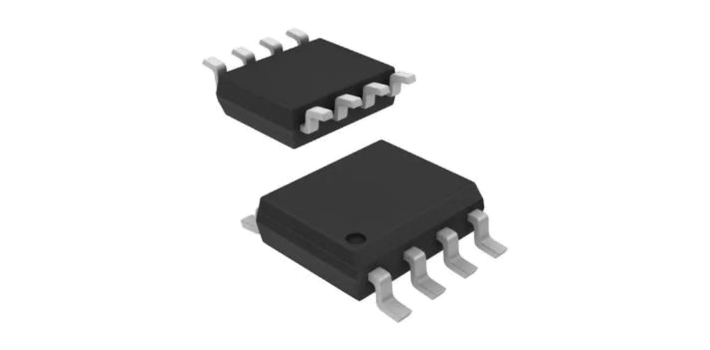

ZH619A0
ZH619A0
600V 高压半桥栅极驱动器
针对三相绕组结构电机设计的核心驱动器件，通过内部三组半桥功率电路，将控制单元的弱电指令转换为协同驱动电机 U/V/W 三相绕组的强电信号，精准实现启停、调速、正反转及换相控制。（适用于工业机械、新能源汽车、无人机等中 / 大功率场景。)
半桥栅极驱动600V 高压自举悬浮电源内置死区控制欠压保护SOP8
一级分类
电机驱动 IC
二级分类
三相电机驱动
资源数量
1 项
核心参数
工作电压
600V
浮动沟道高边驱动
自举电源耐压
625V
高端悬浮自举设计
输出电流能力 IO
+0.3/−0.5A
源出 / 灌入
死区时间 DT
100ns
内置死区控制典型值
供电电压 VDD
8–20V
推荐工作范围
逻辑输入电平
3.3/5/15V
多电平兼容
工作温度 TA
−40~125℃
宽温工业级
封装
SOP8
标准 8 脚
产品特性
NN Gate Driver
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 芯片电源 |
| HIN | 2 | 高边逻辑输入控制信号 |
| LIN | 3 | 低边逻辑输入控制信号 |
| COM | 4 | 芯片地 |
| LO | 5 | 低边功率输出端 |
| HS | 6 | 高边悬浮地 |
| HO | 7 | 高边功率输出端 |
| HB | 8 | 高边悬浮电源 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| ZH619A0 | - | - | SOP8 | 丝印 ZH619A0 | - |
参数规格
极限参数
| Symbol | 参数 | Min | Max | 单位 |
|---|---|---|---|---|
| HB | 高边悬浮电源 | −0.3 | 625 | V |
| HS | 高边悬浮地 | HB − 25 | HB + 0.3 | V |
| HO | 高边输出 | HS − 0.3 | HB + 0.3 | V |
| LO | 低边输出 | −0.3 | VDD + 0.3 | V |
| VDD | 电源 | −0.3 | 25 | V |
| HIN | 高通道逻辑信号输入电平 | −0.3 | VDD + 0.3 | V |
| LIN | 低通道逻辑信号输入电平 | −0.3 | VDD + 0.3 | V |
| TA | 环境温度 | −40 | 125 | ℃ |
| Tstg | 储存温度 | −55 | 150 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| VESD | 静电放电 | 人体放电模式 (HBM) | ±2000 | V |
推荐工作条件
| Symbol | 参数 | Min | Max | 单位 |
|---|---|---|---|---|
| VHB | 高边悬浮电源绝对电压 | VHS + 8 | VHS + 20 | V |
| VHS | 高边悬浮电源偏置电压 | −11 | 600 | V |
| VHO | 高边悬浮输出电压 | VHS | VHB | V |
| VDD | 低边和逻辑供电电压 | 8 | 20 | V |
| VLO | 低边输出电压 | 0 | VDD | V |
| VIN | 逻辑输入电压 (HIN & LIN) | 0 | VDD | V |
| TA | 环境温度 | −40 | 125 | ℃ |
电气特性参数
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VVDDR | VDD 上升阈值 | VVDDR = VVDD − VCOM | 5.8 | 7.0 | 7.8 | V |
| VVDDF | VDD 下降阈值 | 5.0 | 6.2 | 7.2 | V | |
| VVDDH | VDD 阈值迟滞 | 0.1 | 0.8 | 1.2 | V | |
| VVHBR | HB 上升阈值 | VHBR = VHB − VHS | 5.4 | 6.9 | 7.8 | V |
| VVHBF | HB 下降阈值 | 4.9 | 6.2 | 7.0 | V | |
| VVHBH | HB 阈值迟滞 | 0.1 | 0.7 | 1.2 | V | |
| IQ-VDD | VDD 静态电流 | HIN = LIN = 0 V | 10 | 50 | 200 | μA |
| IQ-VHB | VBS 静态电流 | HIN = LIN = 0 V | 10 | 30 | 100 | μA |
| IBL | 自举电源漏电流 | HB = HS = 600 V | - | - | 50 | μA |
| IOP | 动态工作电流 | f = 100kHz, CL = 1nF | 0.1 | 1.5 | 2.9 | mA |
| VIH | 高电平输入阈值电压 | 2.5 | - | - | V | |
| VIL | 低电平输入阈值电压 | - | - | 0.8 | V | |
| VIN-Hys | 输入引脚阈值电压迟滞 | 0.1 | - | 1.0 | V | |
| IIN-High | 高电平输入偏置电流 | VHIN / VLIN = 5V | - | 20 | 30 | μA |
| IIN-Low | 低电平输入偏置电流 | VHIN / VLIN = 0V | - | - | 1 | μA |
| VDD-VOH(LO) | LO 输出高电压 | - | - | 1 | V | |
| VDD-VOH(HO) | HO 输出高电压 | - | - | 1 | V | |
| VOL(LO) | LO 输出低电压 | - | - | 0.4 | V | |
| VOL(HO) | HO 输出低电压 | - | - | 0.4 | V | |
| RDS(HO / LO)Up | HO，LO 输出上拉电阻 | 10 | 16 | 25 | Ω | |
| RDS(HO / LO)Down | HO，LO 输出下拉电阻 | 3 | 6.5 | 10 | Ω | |
| IO (Pull-Up) | HO，LO 输出为低，短路脉冲电流 | - | −0.5 | - | A | |
| IO (Pull-Down) | HO，LO 输出为高，短路脉冲电流 | - | 0.3 | - | A |
动态参数
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| tPDLH | 开通传输延时时间 | 1 | 110 | 250 | ns | |
| tPDHL | 关断传输延时时间 | 1 | 120 | 250 | ns | |
| tPDRM | 低到高传输延时匹配时间 | - | - | 100 | ns | |
| tPDFM | 高到低传输延时匹配时间 | - | - | 100 | ns | |
| tRISE | 输出上升时间 | 10% ~ 90%, CL = 1nF | 1 | 30 | 170 | ns |
| tFALL | 输出下降时间 | 10% ~ 90%, CL = 1nF | 1 | 30 | 90 | ns |
| DT | 死区时间 | 50 | 120 | 200 | ns |
技术图
技术规格
| 封装 | SOP8 |
| 状态 | 量产 |
| 功能 | NN Gate Driver |
| 电压范围 | 600 |
| 峰值电流 | 0.3 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| – | 2023.01.10 | 初始版本 |
| V1.0 | 2023.03.13 | 修订部分电气参数 |
| V1.1 | 2023.05.16 | 修订部分电气参数 |
| V1.2 | 2023.11.20 | 修订部分电气参数 |
