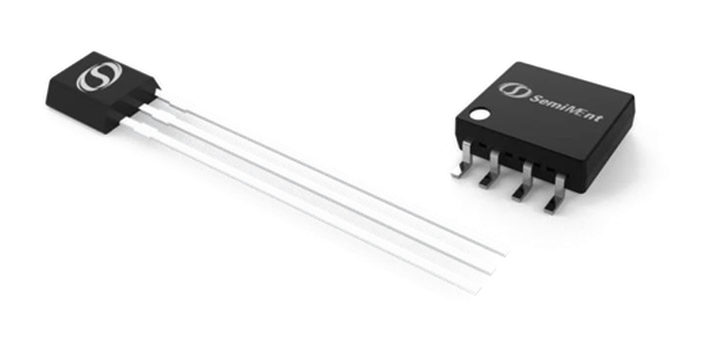

SC4688SA
SC4688SA
高精度可编程线性输出霍尔效应传感器
赛卓磁性角度传感器 IC 可实现对磁铁慢速旋转角度的精准检测，支持工厂或客户通过可编程配置输出模拟、PWM、PSI5、SPI、SENT 等信号；该产品符合车规级可靠性标准，能适应高温、振动、电磁干扰等极端工作环境，广泛应用于汽车电子动力转向、油门踏板、变速箱以及工业液压控制阀、机器人关节等场景。
霍尔传感器线性模拟输出灵敏度可编程AEC-Q100TO-92U 封装
一级分类
角度传感器 IC
二级分类
磁性角度传感器
资源数量
2 项
核心参数
工作电压 VDD
4.5–5.5V
典型 5V
工作温度 TA
−40~150℃
车规宽温
磁场响应频率
2kHz
带宽
总体误差率
≤2%
全温范围内
总体精度误差 EA
±2%
RL=4.7kΩ
上电时间 tPOD
1.7ms
CL=10nF
封装
TO-92USA
3 引脚
认证
AEC-Q100
车规认证
产品特性
1D Linear, Programmable
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 电源，4.5V~5.5V 供电电压 |
| GND | 2 | 地 |
| OUT | 3 | 输出脚 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC4688SA-BK-Q | - | −40~150 | TO-92U | 散包 | 1000 颗/包 |
订购编号说明
SC4688SA-BK-Q
SC4688
产品系列
可编程线性霍尔传感器
SA
封装外形
TO-92U
BK
包装方式
散包
Q
产品等级
车规
参数规格
极限参数
高于此处列出的应力可能会导致器件永久损坏。长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| VDD | 正向电源电压 | < 96 hours | 8.5 | V |
| VDD | 正向电源电压 | < 1 hour | 16 | V |
| VRCC | 反向电源电压 | < 96 hours | −8.5 | V |
| VRCC | 反向电源电压 | < 1 hour | −16 | V |
| VOUT | 正向输出电压 | < 96 hours | 8.5 | V |
| VOUT | 正向输出电压 | < 1 hour | 16 | V |
| VROUT | 反向输出电压 | - | −5 | V |
| IOUT(source) | 输出源电流 | VOUT to GND | 10 | mA |
| IOUT(sink) | 输出灌电流 | VDD to VOUT | 10 | mA |
| - | EEPROM 写入次数 | - | 100 | cycle |
| TA | 工作环境温度 | - | −40~150 | ℃ |
| TSTG | 存储温度 | - | −65~165 | ℃ |
| TJ(max) | 最大结温 | - | 165 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM | 参照 AEC-Q100-002E HBM 标准，R=1.5kΩ，C=100pF | −4 | 4 | kV |
| VESDCDM | CDM | 参照 AEC-Q100-011C CDM 标准 | −750 | 750 | V |
工作参数 · 电性能参数
如未在测试条件中说明，则全温度范围有效，VDD=5V，单路芯片测试。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 电源电压 | - | 4.5 | 5 | 5.5 | V |
| IDD | 电源电流 | 全温范围内 | 7.5 | 10 | mA | |
| VDDZ | 电源端过压保护 | IDD=25mA, TJ=25°C, t=20ms | 17.5 | 20 | V | |
| VOZ | 输出端过压保护 | IO=10mA, TJ=25°C, t=20ms | 17 | 19.5 | V | |
| IOUT | 负载能力 | - | −1 | 1 | mA | |
| RL | 负载电阻 | - | 4.5 | kΩ | ||
| CL | 负载电容 | - | 0.33 | 10 | 1000 | nF |
| EA | 总体精度误差 | RL=4.7kΩ（占供电电压百分比） | −2 | 0 | 2 | % |
| INL | 积分非线性 | 占供电电压百分比 | −1 | 0 | 1 | % |
| ΔVOUTCL | 全温低钳位输出电压精度 | RL=4.7kΩ, VDD=5.0V | −45 | 0 | 45 | mV |
| ΔVOUTCH | 全温高钳位输出电压精度 | RL=4.7kΩ, VDD=5.0V | −45 | 0 | 45 | mV |
| VOUTCH | 输出高电平电压 | VDD=5V, −1mA<IOUT<1mA | 4.65 | 4.8 | V | |
| VOUTCL | 输出低电平电压 | VDD=5V, −1mA<IOUT<1mA | 0.2 | 0.4 | V | |
| tr(o) | 输出响应时间 | 3dB 滤波器频率 = 500Hz | 1 | 2 | ms | |
| tr(o) | 输出响应时间 | 3dB 滤波器频率 = 1kHz | 0.5 | 1 | ms | |
| tPOD | 上电时间 | CL=10nF, 90% of Vout | 1.5 | 1.7 | 1.9 | ms |
| BW | 小信号带宽 | 3dB 滤波器频率 =1kHz, BAC<10mT | 1 | kHz | ||
| VOUTn | 噪声 | magnetic range = 100mT | 6 | 15 | mV |
工作参数 · 开路检测
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VOUT | 电源开路输出电压 | VDD=5V, RL=10k to GND | 0 | 0.2 | V | |
| VOUT | GND 开路输出电压 | VDD=5V, RL=10k to VDD | 4.7 | 4.8 | 5 | V |
工作参数 · 欠压过压检测
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD,UV | 欠压检测 | - | 3.9 | 4.1 | 4.3 | V |
| VDD,OV | 过压检测 | - | 7.0 | 8.7 | 10 | V |
技术图
技术规格
| 封装 | SA |
| 输出 | Analog |
| 状态 | 量产 |
| 功能 | 1D Linear, Programmable |
| 电压范围 | 4.5~5.5 |
| 精度 | 2.0% |
| 车规等级 | AEC-Q100 |
| 工作温度 | -40~150 |
| 电流范围 | 7.5 |
| 磁场范围(mT) | -100~100 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev1.0 | 2018-11-04 | 初始版本 |
| Rev1.1 | 2019-03-05 | 增加 SC4688DC 订货信息 |
| Rev2.4 | 2019-07-07 | 旧版本规格书最终版本号 |
| Rev.A1.0 | 2020-11-09 | 统一格式发布 |
| Rev.A1.1 | 2022-11-02 | 更新 SOP8 封装引脚定义 |
| Rev.A1.2 | 2023-03-09 | 增加 SC4689 订货信息 |
| Rev.A1.3 | 2023-08-10 | 删除 SC4689DC 订货信息 |
| Rev.A1.4 | 2024-07-24 | 更新封装信息 |
| Rev.A1.5 | 2024-08-07 | 增加新封装形式 SC4688DA 信息 |
| Rev.A1.6 | 2025-02-07 | 修改订购信息 |
