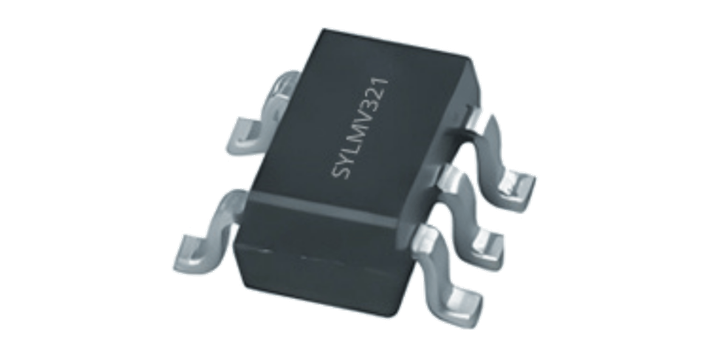

SYLMV321

SYLMV321

低输入失调电压 低压通用单运放

SYLMV321 是赛卓推出的单通道低压通用运算放大器,采用传统工艺并施行全流程车规标准管控。器件具备超低输入失调电压(低至 ±1mV)与超低静态电流(约 90μA/通道),支持 2.5V~5.5V 宽供电范围以及单、双电源供电,采用经典的轨到轨输入输出设计,即使输入或输出摆幅达到电源上下限也不会像常规运放那样发生饱和与翻转,从而获得最大输出摆幅与最宽动态范围。其单位增益带宽约 1MHz、宽带噪声约 35nV/√Hz,并内置过载保护与过载恢复电路(恢复时间约 400 纳秒),可在撤除过载后迅速恢复工作、提升电路可靠性。工作温度范围 -40℃~125℃,采用 5 脚 SOT23(SOT23-5)封装,适用于烟雾探测器、可穿戴设备、个人电子产品、条码扫描仪、家用电器、消费电子产品、传感器模块与电源模块等场景。

单运放轨到轨输入输出超低失调电压车规标准管控5-Pin SOT23
一级分类
其他数模混合 IC
二级分类
运算放大器
资源数量
1 项

核心参数

输入失调电压 Vos
±1mV
超低失调
供电电压 VS
2.5–5.5V
单/双电源
静态电流 IDD
90μA/通道
超低功耗
宽带噪声 eN
35nV/√Hz
低噪声
单位带宽增益 GBW
1MHz
典型值
过载恢复时间
~400ns
内置过载恢复
工作温度 TA
−40~125
宽温车规
封装
SOT23-5
单运放

产品特性

90µA/channel Iq ,1MHz GBW,35nV/√Hz, 400ns Recovery

典型应用

烟雾探测器可穿戴设备个人电子产品条码扫描仪家用电器消费电子产品传感器模块电源模块

引脚定义

引脚序号说明
-In1反相输入
-Vs2负电源(或接地)
+In3同相输入
Out4输出
+Vs5正电源

订购信息

订购型号灵敏度温度范围封装包装数量
SYLMV321B-−40~1255-Pin SOT23卷盘(封装代码 3)-
订购编号说明
SYLMV321B-TR
SYLMV
产品系列
赛卓低压通用运放
321
通道数
1 运放(单通道)
B
版本代号
B 版
TR
包装方式
SOT23 卷盘

参数规格

极限参数

全工作温度范围(除非另有说明)。高于此处列出的应力可能导致器件永久损坏,长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。设计保证。

Symbol参数MinMax单位
供电电压06.3V
输入电压(−VS)−0.3(+VS)+0.3V
差分输入电压−6+6V
输出短路持续
TA工作温度−40125
TJ最大结温−45160
TSTG储藏温度−65150

静电防护

Symbol参数MinMax单位
VESD人体放电模型 HBM(ANSI/ESDA/JEDEC JS-001)−3.53.5kV
VESD充放电模型 CDM(JEDEC JESD22-C101)−2+2kV

工作条件

Symbol参数测试条件单位
VS供电电压范围2.5~5.5V
TA工作温度−40~125

电气参数

无特殊说明仿真及测试条件为 VDD=5V, TA=25℃, RL=10Kohm。

Symbol测试条件MinTypMax单位
VSabs电源电压从 5V 一直增加,芯片烧坏或漏电变大到 mA6V
IDDVDD=2.5V,VDD=5V89150μA
PSRR芯片电源上加信号,测量输出与输入比值74120dB
VosVcm=0V~3V0.461.33mV
Vos TCTA=−40C~125C,Vos 的漂移0.22μV/℃
IBTA=85C24pA
IosTA=25C1pA
Cin差分模式7.7pF
Cin共模模式10.5pF
AvRload=10KΩ86120dB
VCMR运放连接成单位增益,输入与输出相等(Vs−)−0.1Vs+0.1V
CMRRVcm=0V~3V85133dB
VOH,VOLRload=10KΩ813mV
ISC输入接成 VS/−VS,输出短接到 −VS/VS3560mA
GBW运放增益为 0dB,测量带宽1.5MHz
SRAV=1, Vout=1.5V to 3.5V, CLOAD=60pF, Rload=1KΩ0.65V/μs
TsAV=1, 2V step, CLOAD=60pF3.1μs
TsAV=1, 2V step, CLOAD=60pF3.4μs
ENf=0.1Hz to 10Hz1.7μVpp
eNf=1KHz30nV/√Hz
THD+NAV=1, f=1KHz, Rload=10KΩ, VOUT=1Vp-p0.005%

技术图

123VDD电源供电OUT模拟量输出GND电源地
SYLMV321B 引脚排列(5-Pin SOT23)
VCC85%·VCC10%·VCCVOUT (V)B (Gs)N 极B = 0S 极
图2 · 开环增益与相位
tpdtrApplied FieldOutput90%10%%
图12 · 大信号阶跃响应
SC4723VDDOUTGND100nFSupply Voltage输出
典型应用:缓冲器 / 差分放大 / 波形发生器
TOP VIEW0.953.00 / 2.603.02 / 2.821.72 / 1.52SIDE VIEW1.25 Max0.10L 0.60 / 0.30单位:mm · 未标公差为公称尺寸 · 高度不包括模具浇口溢料
封装外形尺寸(SOT23-5/6)

技术规格

SR(V/uS)0.7
GBW(Hz)1M
封装SOT23-5
VOS(mV)±1
状态量产
电压范围2.5~5.5

历史版本

版本日期说明
Rev.A/1.0规格书发布版本
