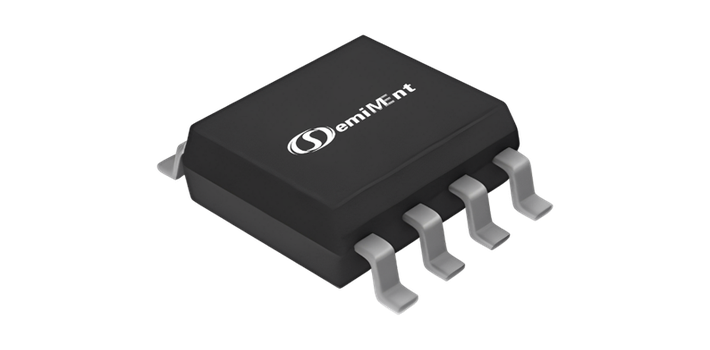

SYLMV2904
SYLMV2904
车规级高压通用运算放大器（双运放）
SYLMV2904 是赛卓推出的双通道低失调通用运算放大器，采用传统工艺并施行全流程车规标准管控。器件具备低输入失调电压（约 ±0.35mV），通道间一致性好，支持 3.0V～36V 宽供电范围以及单、双电源供电，单位增益带宽约 1MHz，可用于信号调理、传感器前端放大、有源滤波、缓冲跟随与差分放大等通用模拟电路。提供 8 脚 SOP8、TSSOP8 与 MSOP8 封装，便于在紧凑板级空间中集成。
运算放大器双运放AEC-Q100 Grade 1轨到轨输入输出SOP-8
一级分类
其他数模混合 IC
二级分类
运算放大器
资源数量
1 项
核心参数
供电电压 VS
3–36V
支持单/双电源
输入失调电压 Vos
±3mV
超低失调
静态电流 IQ
117µA/ch
低功耗
增益带宽积 GBW
1.0MHz
单位增益带宽
宽带噪声 eN
35nV/√Hz
低噪声
压摆率 SR
1V/µs
Vs=±15V
工作温度 TA
−40~125℃
车规宽温
封装
SOP-8
车规标准封装
产品特性
Dual op-amp, SR-1V/µs
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| Out A | 1 | A 通道输出 |
| -In A | 2 | A 通道反相输入 |
| +In A | 3 | A 通道同相输入 |
| -Vs | 4 | 电源正端 |
| +In B | 5 | B 通道同相输入 |
| -In B | 6 | B 通道反相输入 |
| Out B | 7 | B 通道输出 |
| +Vs | 8 | 电源负端 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SYLM2904-Q1PA1R | 3 | −40~125 | 8-Pin SOP | 卷盘 4000 | 4000 颗/盘 |
参数规格
极限参数
全工作温度范围（另有说明除外）。超过上述应力可能造成器件永久损坏；长时间暴露于绝对最大额定条件下可能影响器件可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| 供电电压 | 0 | 40 | V | ||
| 输入引脚电压 | (-Vs) − 0.3 | (+Vs) + 0.3 | V | ||
| 输入引脚差分电压 | -VS | +VS | V | ||
| 输入引脚钳位电流 | -10 | +10 | mA | ||
| 输出短路 | 持续 | ||||
| TA | 工作温度 | -40 | 125 | ℃ | |
| TJ | 最大结温 | -45 | 160 | ℃ | |
| TSTG | 储存温度 | -65 | 150 | ℃ |
静电保护
| Symbol | 参数 | Min | Max | 单位 |
|---|---|---|---|---|
| VESD | ESD 保护（HBM · ANSI/ESDA/JEDEC JS-001） | -3 | 3 | kV |
| VESD | ESD 保护（CDM · JEDEC JESD22-C101） | -3 | +3 | kV |
推荐工作条件
| Symbol | 参数 | 测试条件 | 单位 |
|---|---|---|---|
| VS | 供电电压范围 | 3～36 | V |
| TA | 工作温度 | -40～125 | ℃ |
电学参数
无特别说明时，仿真与测试条件为 Vs=(Vs+ − Vs-)=30V，Temp=25°C，RL=10kΩ，Vo=Vs/2。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| Vos | 输入失调电压 | (VS+)=15V, (VS-)=-15V | -3 | ±0.35 | 3 | mV |
| dVos/dT | 失调电压温漂 | Vs=30V, TA=-40℃ to 125℃ | - | ±3 | - | µV/℃ |
| PSRR | 电源抑制比 | Vs=30V, TA=-40℃ to 125℃ | 70 | 100 | - | dB |
| VS | 供电电压 | 空载 | 3 | - | 36 | V |
| IQ | 静态电流（每通道） | 空载 | - | 117 | 180 | µA |
| Vcm | 共模电压范围 | (V-) | - | (V+)-1.5 | V | |
| CMRR | 共模抑制比 | (V-)<Vcm<(V+)-1.5 | 65 | 95 | - | dB |
| 输入电容（差模） | - | - | 7.7 | - | pF | |
| 输入电容（共模） | - | - | 9 | - | pF | |
| IB | 输入偏置电流 | TA=-40℃~85℃ | - | 30 | - | pA |
| Ios | 输入失调电流 | - | - | 2 | - | pA |
| Vo | 输出电压摆幅（距电源轨） | Vs=30V, Iout=-1mA | - | 0.5 | 1.5 | V |
| Isc | 短路电流 | Vs=30V | - | 45 | - | mA |
| AOL | 开环电压增益 | 85 | 100 | - | dB | |
| SR | 压摆率 | Vs-=-15V, Vs+=15V, Av=1, Vout=-1V to 1, Cload=30pF, Rload=10kΩ | - | 1 | - | V/µs |
| GBW | 增益带宽积 | Vs=5V | - | 1.0 | - | MHz |
| GM | 增益裕度 | - | 60 | - | deg | |
| PM | 相位裕度 | - | 12 | - | dB | |
| ts | 建立时间（0.1%） | Vs-=-15V, Vs+=15V, Av=1, 2-V step, Cload=60pF, Rload=10kΩ | - | 3.3 | - | µs |
| THD+N | 总谐波失真 + 噪声 | Vs=30V, Av=1, f=1kHz, Rload=10kΩ, Vout=1Vpp | - | 0.002 | - | % |
| EN | 输入电压噪声（rms） | Vs=30V, f=0.1Hz to 10Hz | - | 2.9 | - | µVrms |
| eN | 输入电压噪声密度 | Vs=5V, f=1kHz | - | 35 | - | nV/√Hz |
| In | 输入电流噪声密度 | Vs=5V, f=1kHz | - | 23 | - | fA/√Hz |
封装尺寸（SOP-8）
单位：毫米（mm）。
| Symbol | Min | Max | 单位 |
|---|---|---|---|
| A | 1.400 | 1.800 | mm |
| A1 | 0.100 | 0.250 | mm |
| A2 | 1.300 | 1.550 | mm |
| b | 0.330 | 0.510 | mm |
| c | 0.170 | 0.250 | mm |
| D | 4.780 | 5.000 | mm |
| E | 3.800 | 4.000 | mm |
| H | 5.800 | 6.300 | mm |
| e | 1.270 | 1.270 | mm |
| Lp | 0.400 | 0.900 | mm |
| θ | 0° | 8° |
技术图
技术规格
| SR(V/uS) | 1 |
| GBW(Hz) | 1M |
| 封装 | SOP8, TSSOP8, MSOP8 |
| VOS(mV) | ±0.35 |
| 状态 | 量产 |
| 电压范围 | 3.0~36 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.A/1.0 | 规格书 V1.0 |
