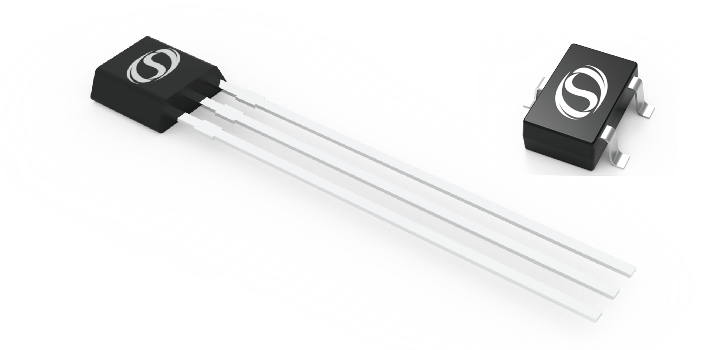

SC2464
SC2464
高性能全极型霍尔开关 IC
SC2464 是采用 BiCMOS 斩波稳定技术的全极型霍尔开关 IC，可同步感应南、北磁极，无需区分安装极性，简化现场装配。器件内置稳压模块，工作电压范围宽达 2.5V～24V（电源端绝对最大耐压 ±28V，具 -28V 电源反接保护），采用漏极开路输出、灌电流能力达 20mA，所有引脚均带过压保护，温度稳定性好，工作温度范围 -40℃～150℃。产品 ESD 按 AEC-Q100 标准测试、符合车规级品质规范，广泛适用于工业与消费领域的液位检测、限位开关、接近开关及盖门状态检测等磁感应场景。
全极型霍尔开关斩波稳定宽工作电压 2.5–24V电源反接保护 −28V漏极开路输出无铅封装
一级分类
磁性位置传感器 IC
二级分类
全极开关霍尔
资源数量
2 项
核心参数
工作点 BOP
±6.0mT
典型值 · 丝印 2464
释放点 BRP
±5.0mT
典型值
迟滞 BHYS
±1.0mT
典型值
工作电压 VDD
2.5–24V
宽供电范围
电源反接保护
−28V
所有引脚过压保护
灌电流能力 ISINK
20mA
漏极开路输出
工作温度 TA
−40~150℃
宽温
封装
TO-92S / SOT23-3L
无铅亚光镀锡
产品特性
Good temperature stabilit
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | UA:1 / SO:1 | 电源，2.5V 到 24V 供电电源 |
| GND | UA:2 / SO:3 | 地，接地 |
| OUT | UA:3 / SO:2 | 输出，开漏输出，使用时需要连接上拉电阻 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC2464SO-TR | 工作点 ±6.0mT / 释放点 ±5.0mT（丝印 2464） | −40~150 | SOT23-3L | 编带 | 3000 颗/盘 |
| SC2464UA-BK | 工作点 ±6.0mT / 释放点 ±5.0mT（丝印 2464） | −40~150 | TO-92S | 散包 | 1000 颗/袋 |
订购编号说明
SC2464SO-TR
SC246X
器件系列
高性能全极霍尔开关 IC 系列
SO
封装外形
SO: SOT23-3L；UA: TO-92S
TR
包装方式
TR: 编带；BK: 散包
参数规格
极限参数
工作温度范围内（除非另有说明）。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | −28 | 28 | V | |
| VOUT | 输出端耐压 | 1.2kΩ 上拉电阻，不超过 5 分钟 | −0.5 | 28 | V |
| ISINK | 输出灌电流 | 0 | 30 | mA | |
| TA | 工作温度 | −40 | 150 | ℃ | |
| TJ | 最大结温 | −55 | 165 | ℃ | |
| TSTG | 储藏温度 | −65 | 175 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM 人体模型 | 人体模型 (HBM) 测试按照 AEC-Q100-002 标准 | −4 | +4 | kV |
| VESDCDM | CDM 充电器件模型 | 充电器件模型 (CDM) 测试按照 AEC-Q100-011 标准 | −750 | +750 | V |
热特性
最大工作电压必须满足功耗和结温的要求。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| RΘJA | UA 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 200 | ℃/W |
| RΘJA | SO 封装热阻 | 单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义 | 300 | ℃/W |
电参数
工作温度范围内，VDD=5.0V（除非另有说明）。典型值是环境温度 25℃、VDD=5V 条件下的测试值；工作电压必须调整最大电压的功耗和结温，见热特性。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ < TJ(Max.) | 2.5 | 5.0 | 24 | V |
| IDD(off) | Off 状态，工作电流 | VDD=2.5 to 24V, TA=25℃ | 1.1 | 1.8 | 2.6 | mA |
| IDD(on) | On 状态，工作电流 | VDD=2.5 to 24V, TA=25℃ | 1.1 | 2.1 | 2.6 | mA |
| ton | 上电时间 | VDD≥5.0V | 35 | 50 | µs | |
| IQL | 漏电流 | Output Hi-Z | 1 | µA | ||
| RDS(on) | 场效应管导通电阻 | VDD=5V, IO=10mA, TA=25℃ | 20 | Ω | ||
| RDS(on) | 场效应管导通电阻 | VDD=5V, IO=10mA, TA=125℃ | 30 | Ω | ||
| td | 输出延迟时间 | B=BRP to BOP | 15 | 25 | µs | |
| tr | 输出上升时间 (10% to 90%) | RL=1Kohm, Co=50pF | 0.5 | µs | ||
| tf | 输出下降时间 (90% to 10%) | RL=1Kohm, Co=50pF | 0.2 | µs |
磁参数
工作温度范围内，VDD=5.0V（除非另有说明）。磁感应强度 B，北极性磁场为负值，南极性磁场为正值；1mT=10Gs。BOP/BRP/BHYS 为 SC2464（工作点 ±6.0mT / 释放点 ±5.0mT，丝印 2464）数据。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| fBW | 带宽 | 20 | kHz | |||
| BOP | 磁场开启点 | ±4.5 | ±6.0 | ±7.5 | mT | |
| BRP | 磁场关闭点 | TA=25℃ | ±3.5 | ±5.0 | ±6.5 | mT |
| BHYS | 迟滞 | ±0.5 | ±1.0 | ±1.5 | mT |
技术图
技术规格
| BH(mT) | ±1.0 |
| BOP(mT) | ±6.0 |
| BRP(mT) | ±5.0 |
| IDD(mA) | 1.8 |
| 封装 | SO,UA |
| 状态 | 量产 |
| 功能 | Good temperature stability |
| 电压范围 | 2.5~24 |
| 车规等级 | AEC-Q100 |
| 工作温度 | -40~150 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev0.1 | 2016-08-19 | 初始版本 |
| Rev2.3 | 2018-05-06 | 旧版本规格书最终版本号 |
| Rev.V1.0 | 2020-11-19 | 修改格式 |
| Rev.V1.1 | 2025-09-07 | 统一产品规格书格式 |
| Rev.V1.2 | 2026-04-01 | 增加包装信息和声明 |
