低功耗全极型霍尔开关 IC（开漏输出）

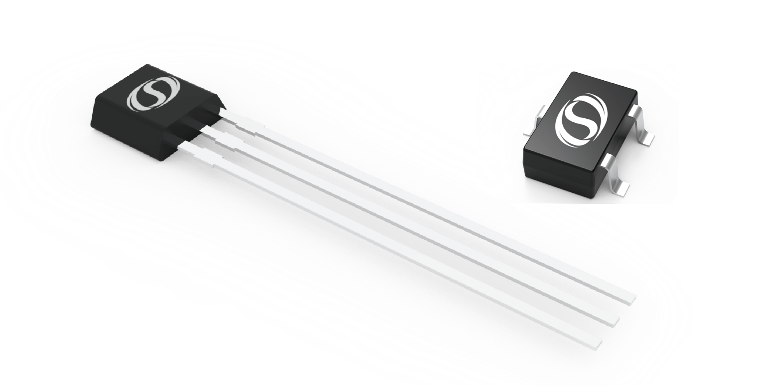

SC2062 是赛卓电子采用 CMOS 工艺制造的低功耗全极型霍尔开关 IC，对南极与北极磁场均可响应，无需区分磁极即可检测任意极性磁场，具有高灵敏度与高温度稳定性。器件工作电压范围 1.8V 至 5.5V，3.3V 供电下平均工作电流典型值低至 1.8µA；采用开漏输出，需外接上拉电阻，磁场开启点/释放点典型值 ±2.0mT/±1.0mT，内置 ±1.0mT 磁滞可抑制机械振动与电气噪声。工作温度覆盖 -40℃ 至 85℃，提供 3 脚直插 TO-92S(UA) 与 3 脚贴片 SOT23-3L(SO) 两种封装。专为极致小巧、对功耗敏感的电池供电系统设计，适用于智能家电、TWS 蓝牙耳机开合检测、手机/笔记本翻盖感应及阀门位置、液位、流量计等消费电子与家电场景。
霍尔开关全极型开漏输出低功耗宽供电 1.8–5.5V
一级分类
磁性位置传感器 IC
二级分类
全极开关霍尔
资源数量
2 项
核心参数
平均工作电流 IDD
1.8µA
@3.3V · 25℃
供电电压 VDD
1.8–5.5V
宽供电范围
磁场开启点 BOP
±2.0mT
TA=25℃
磁场关闭点 BRP
±1.0mT
TA=25℃
输出方式
开漏
需外接上拉电阻
工作温度 TA
−40~85℃
消费/家电级
封装
TO-92S / SOT23-3L
100% 无铅镀锡
产品特性
Low power, High sensitivity, Open Drain Output
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | UA:1 / SO:1 | 电源，工作电压 1.8V 到 5.5V |
| GND | UA:2 / SO:3 | 地，接地 |
| OUT | UA:3 / SO:2 | 输出，开漏输出需外接上拉电阻 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC2062SO-TR | 开漏 · BOP ±2.0mT / BRP ±1.0mT | −40~85 | SOT23-3L | 编带 | 3000 颗/盘 |
| SC2062UA-BK | 开漏 · BOP ±2.0mT / BRP ±1.0mT | −40~85 | TO-92S | 散包 | 1000 颗/袋 |
订购编号说明
SC2062SO-TR
SC206X
器件系列
低功耗全极型霍尔开关 IC
SO
封装外形
SO: SOT23-3L（UA: TO-92S）
TR
包装方式
TR: 编带（BK: 散包）
参数规格
极限参数
工作温度范围内（除非另有说明）。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | Min | Max | 单位 |
|---|---|---|---|---|
| VDD | 电源端耐压 | −0.3 | 6.0 | V |
| VOUT | 输出端耐压 | −0.3 | 6.0 | V |
| ISINK | 输出灌电流 | 0 | 5 | mA |
| TA | 工作温度 | −40 | 85 | ℃ |
| TJ | 最大结温 | −55 | 150 | ℃ |
| TSTG | 储藏温度 | −55 | 165 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | 人体模型 (HBM) | 按照 AEC-Q100-002 标准 | −2 | +2 | kV |
| VESDCDM | 充电器件模型 (CDM) | 按照 AEC-Q100-011 标准 | −750 | +750 | V |
热特性
单层 PCB，JEDEC 2s2p 和 1s0p 分别在 JESD 51-7 和 JESD 51-3 中定义。最大工作电压必须满足功耗和结温的要求。
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| RΘJA | UA 封装热阻 | 单层 PCB，JESD 51-7 / 51-3 | 200 | ℃/W |
| RΘJA | SO 封装热阻 | 单层 PCB，JESD 51-7 / 51-3 | 300 | ℃/W |
电参数
工作温度范围内，VDD=3.3V（除非另有说明）。典型值是环境温度 25°C、VDD=3.3V 条件下的测试值。开漏输出时需外接上拉电阻。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | TJ < TJ(Max.) | 1.8 | 3.3 | 5.5 | V |
| IDD(Average) | 平均工作电流 | VDD=3.3V, TA=25℃ | — | 1.8 | 5.0 | µA |
| IDD(Average) | 平均工作电流 | VDD=3.3V, TA=85℃ | — | 3.0 | 8.0 | µA |
| ton | 上电时间 | VDD≥3.3V | — | 30 | 50 | µs |
| tACTIVE | 激活时间 | VDD=1.8V to 5.5V | 25 | 40 | 60 | µs |
| fS | 磁场采样频率 | VDD=1.8V to 5.5V, TA=25℃ | — | 20 | — | Hz |
| tS | 磁场采样周期 | VDD=1.8V to 5.5V, TA=25℃ | 30 | 50 | 100 | ms |
| td | 输出延迟时间 | B=BRP to BOP | — | 15 | 25 | µs |
| tr | 输出上升时间 (10% to 90%) | RL=1kΩ, Co=50pF | — | 0.2 | 1.0 | µs |
| tf | 输出下降时间 (90% to 10%) | RL=1kΩ, Co=50pF | — | 0.1 | 1.0 | µs |
| ILINK | 输出漏电流（开漏） | VDD=5.5V, OUT=5.5V | — | — | 100 | nA |
| VOL | 低电平输出电压（开漏） | IOUT=1mA | — | 0.1 | 0.3 | V |
磁参数
工作温度范围内，VDD=3.3V（除非另有说明）。SC2062 磁场开启点 2.0/−2.0mT。磁感应强度 B，北极性磁场为负值，南极性磁场为正值；1mT=10Gs。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| BOP | 磁场开启点 | TA=25℃ | ±1.0 | ±2.0 | ±3.5 | mT |
| BRP | 磁场关闭点 | TA=25℃ | ±0.5 | ±1.0 | ±3.0 | mT |
| BHYS | 迟滞 | TA=25℃ | — | ±1.0 | — | mT |
技术图
技术规格
| BH(mT) | ±1.0 |
| BOP(mT) | ±2.0 |
| BRP(mT) | ±1.0 |
| IDD(mA) | 0.0018 |
| 封装 | SO,UA |
| 状态 | 量产 |
| 功能 | Low power, High sensitivity, Open Drain Output |
| 电压范围 | 1.8~5.5 |
| 车规等级 | - |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev0.1 | 2022-03-18 | 初始版本 |
| Rev.V1.0 | 2022-05-28 | 正式版本发布 |
| Rev.V1.1 | 2024-05-11 | 增加 SC2062 产品型号 |
| Rev.V1.2 | 2024-11-29 | 更新订购信息 |
| Rev.V1.3 | 2026-04-28 | 增加包装信息，更新参数 |
