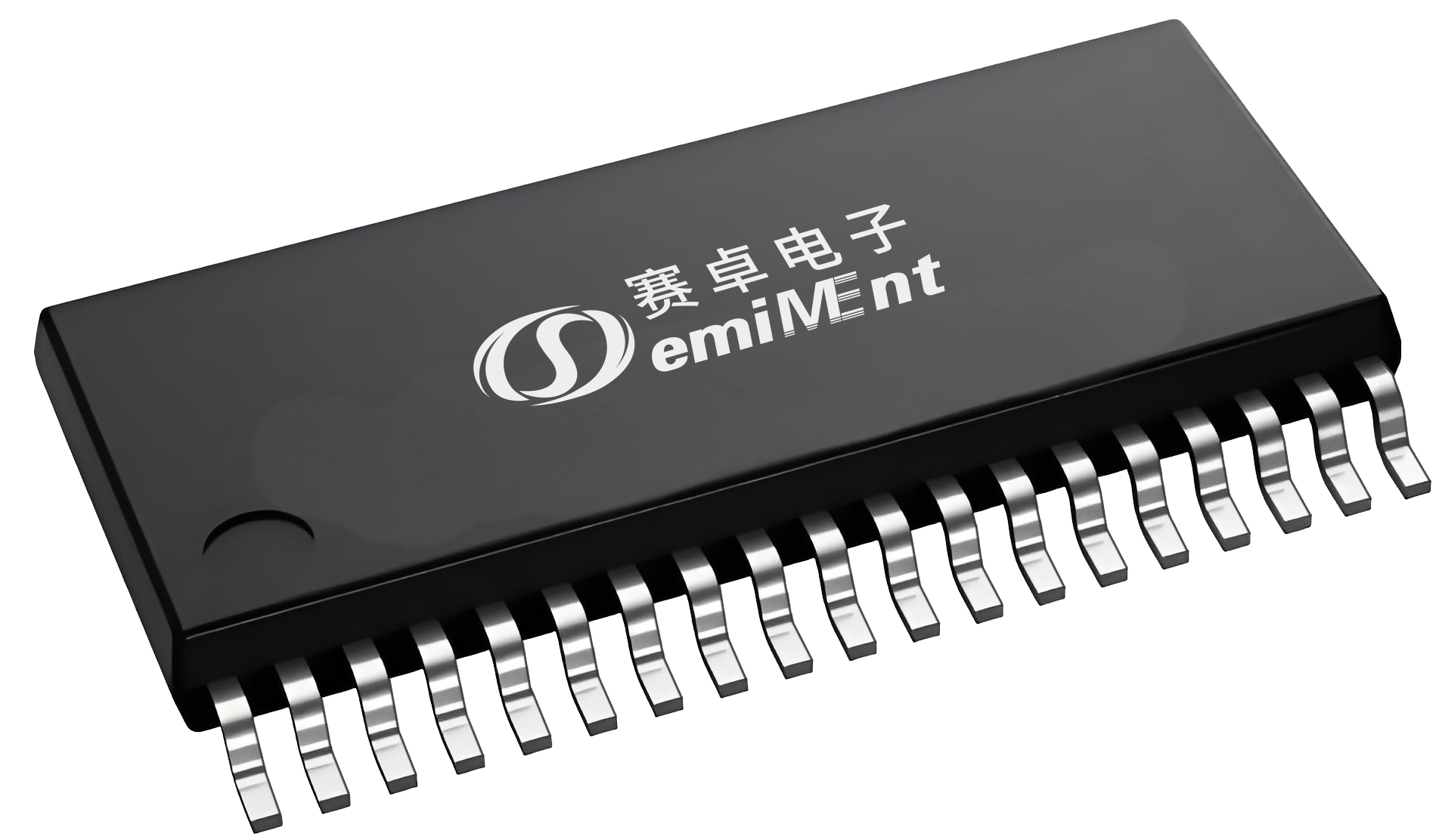

VE8622
VE8622
60V 四开关降压-升压控制器，支持双向模式
赛卓 VE8622 是一款带双向模式的 60V 同步四开关升降压（Buck-Boost）电压/电流调节控制器，采用单电感四开关架构，输入电压可高于、低于或等于输出电压，可调节输出电压、输出电流或输入电流。借助 DIR 引脚设置工作方向，在两个方向上均可工作于降压、升压或升降压模式，并对正向与反向电流进行 CV/CC 双向调节。器件采用恒频电流模式架构，开关频率可在 100kHz 至 700kHz 范围内调节或同步，降压与升压运行均无需顶管刷新周期；支持 4.5V～60V 宽输入与 60V 输出，同步整流效率最高可达 98.5%，输出电压精度 1.5%、输出电流精度 6%。芯片提供输入/输出电流监测输出与 C/10 充电终止、输出短路等状态标志，关断时 VOUT 与 VIN 断开，采用带裸露焊盘的 38 脚 TSSOP（TSSOP38-EP）封装，适用于汽车、通信、工业电源模块、双向充电系统、储能系统及大功率电池供电等场景。
降压-升压控制器双向模式CV/CC 控制TSSOP-38-EP同步整流电流监测
一级分类
电源管理 IC
二级分类
升降压控制器 DC/DC
资源数量
1 项
核心参数
输入电压范围 VIN
4.5~60V
宽输入电压
最高效率
98.5%
同步开关
输出电压精度
1.5%
1.2V ≤ VOUT < 60V
输出电流精度
6%
3V ≤ VOUT < 60V
开关频率范围
100~700kHz
可调或同步
架构
4-Switch
单电感，VIN 可高于/低于/等于 VOUT
工作结温范围
-40~+125°C
推荐工作条件
封装
TSSOP-38-EP
带外露焊盘 38 引脚
产品特性
60V Bidirectional Buck-boost Controller(CC/CV)
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| CTRL_OUT | 1 | 电流检测阈值调节引脚。调节阈值 V(ISP-ISN) 为 VCTRL_OUT 的 1/20。CTRL_OUT 线性范围为 0V 至 1.1V。当 VCTRL_OUT > 1.4V 时，电流检测阈值恒定为满量程值 60mV。将 CTRL_OUT 接至 VREF 可获得 60mV 默认阈值。强制低于 50mV（典型）可停止开关。此引脚不可悬空。 |
| SS | 2 | 一个稳定的 4uA 电流为 SS 电容充电。该 SS 电容值设定输出电压上升斜率。 |
| CTRL_IN | 3 | 电流检测阈值调节引脚。调节阈值 V(IVINP-IVINN) 为 VCTRL_IN 的 1/20。CTRL_IN 线性范围为 0V 至 1.1V。当 VCTRL_IN > 1.4V 时，电流检测阈值恒定为满量程值 60mV。将 CTRL_IN 接至 VREF 可获得 60mV 默认阈值。强制低于 50mV（典型）可停止开关。此引脚不可悬空。 |
| C/10 | 4 | C/10 充电终止引脚。当 VISMON（DIR=H）或 VIVINMON（DIR=L）小于 100mV（典型）时，C/10 上的开漏下拉有效。该引脚需外接上拉电阻才能工作。 |
| SHORT | 5 | 输出短路引脚。当 VFB_OUT（DIR=H）或 VFB_IN（DIR=L）小于 400mV（典型）且 VISMON（DIR=H）或 VIVINMON（DIR=L）大于 120mV（典型）时，SHORT 上的开漏下拉有效。该引脚需外接上拉电阻才能工作。 |
| VREF | 6 | 电压基准输出引脚，典型值 2V。可提供最高 2mA 电流。 |
| ISMON | 7 | 监测引脚，产生的电压为电压 V(ISP-ISN) 的二十倍。当 V(ISP-ISN) = 60mV 时，ISMON 等于 1.2V。 |
| IVINMON | 8 | 监测引脚，产生的电压为电压 V(IVINP-IVINN) 的二十倍。当 V(IVINP-IVINN) = 60mV 时，IVINMON 等于 1.2V。 |
| EN_UVLO | 9 | 使能控制引脚。具有精确的 1.2V 上升阈值和 125mV 迟滞。欠压条件会复位软启动。接至 0.3V 或更低可禁用器件。 |
| IVINP | 10 | 输入电流限制与监测的正输入端。该引脚输入偏置电流典型值为 270µA。 |
| IVINN | 11 | 输入电流限制与监测的负输入端。 |
| VIN | 12 | 主输入电源。通过电容将该引脚旁路至 PGND。 |
| VCC | 13 | 内部 5V 稳压器输出。驱动器和控制电路由此电压供电。通过至少 4.7µF 陶瓷电容将该引脚旁路至 PGND。 |
| TG1 | 14 | 上管栅极驱动。驱动上侧 N 沟道 MOSFET。 |
| BST1 | 15 | 自举驱动电源。在 BST1 和 SW1 之间连接旁路电容。必须在 VCC 与 BST1 之间接一个肖特基或高速二极管。 |
| SW1 | 16 | 开关节点。 |
| PGND | 17,20 | 功率地。 |
| BG1 | 18 | 下管栅极驱动。在地与 VCC 之间驱动下侧 N 沟道 MOSFET 的栅极。 |
| BG2 | 19 | 下管栅极驱动。在地与 VCC 之间驱动下侧 N 沟道 MOSFET 的栅极。 |
| SW2 | 21 | 开关节点。 |
| BST2 | 22 | 自举驱动电源。在 BST2 和 SW2 之间连接旁路电容。必须在 VCC 与 BST2 之间接一个肖特基或高速二极管。 |
| NC | 23 | 空引脚。此引脚悬空。 |
| TG2 | 24 | 上管栅极驱动。驱动上侧 N 沟道 MOSFET。 |
| ISP | 25 | 输出电流反馈电阻正端的连接点。该引脚输入偏置电流典型值为 270µA。 |
| ISN | 26 | 输出电流反馈电阻负端的连接点。 |
| SNSP | 27 | 电流检测比较器的正输入端。 |
| SNSN | 28 | 电流检测比较器的负输入端。 |
| EXTBIAS | 29 | 可选 VCC LDO 的外部偏置输入。当 EXTBIAS 电压高于 4.7V 时，内部开关会断开 VIN LDO。使用时通过 ≥1µF 陶瓷电容将该引脚去耦至地。不使用时将该引脚接地。 |
| SGND | 30 | 信号地。所有小信号元件和补偿网络应连接到此地，该地应在单点处与 PGND 相连。将外露焊盘直接焊接到地平面。（数据手册中此处标注为 SNGD，应为 SGND） |
| DIR | 31 | 方向引脚。当引脚电压高于 1.5V（DIR=H）时，器件运行于正向工作。当引脚电压低于 0.3V（DIR=L）时，器件运行于反向工作。 |
| CCM | 32 | 连续导通模式引脚。当引脚电压高于 1.5V 时，器件运行于固定频率强制连续导通模式，允许电感电流为负。当引脚电压低于 0.3V 时，器件运行于断续导通模式，不允许电感电流反向流动。此引脚仅用于阻断电感反向电流，且仅应在输出电流较低时拉低。此引脚必须接至 VCC 以在所有负载下实现连续导通模式，或通过上拉电阻接至 VCC 的 C/10，以在重载时实现连续导通模式、轻载时实现断续导通模式。 |
| CLKOUT | 33 | 时钟输出引脚。在振荡器频率下提供 180° 反相时钟，可用于两器件并联以扩展输出功率能力。 |
| SYNC | 34 | 外部同步输入引脚。内部降压时钟与 SYNC 信号的上升沿同步，同时内部升压时钟相移 180°。 |
| RT | 35 | 频率设置引脚。在该引脚与 GND 之间放置一个电阻以设定内部频率。振荡范围为 100kHz 至 700kHz。 |
| COMP | 36 | 电流控制阈值与误差放大器补偿点。电流比较器阈值随该控制电压增大。 |
| FB_OUT | 37 | 电压环反馈引脚（DIR=H）。当 DIR 电压高于 1.5V 时，FB_OUT 用于恒压调节。内部跨导放大器（输出为 COMP）通过 DC/DC 变换器将 FB_OUT 调节至 1.2V。 |
| FB_IN | 38 | 电压环反馈引脚（DIR=L）。当 DIR 电压低于 0.3V 时，FB_IN 用于恒压调节。内部跨导放大器（输出为 COMP）通过 DC/DC 变换器将 FB_IN 调节至 1.2V。 |
| Exposed Pad | 39 | 信号地。将外露焊盘直接焊接到地平面。 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| VE8622EF-TR | - | -40 to +125°C | TSSOP-38-EP | 卷带盘装 | 4000 |
订购编号说明
VE8622EF-TR
VE8622
器件系列
降压-升压控制器
EF
封装代号
TSSOP-38-EP
TR
包装代号
卷带盘装
参数规格
绝对最大额定值
注 1：超出绝对最大额定值范围的应力可能对器件造成永久性损坏。长时间暴露于任何绝对最大额定值条件下可能影响器件可靠性和寿命。
| 参数 | Min | Max | 单位 |
|---|---|---|---|
| VIN | -0.3 | +75 | V |
| EXTBIAS | -0.3 | +26 | |
| SW1, SW2 | -0.3(-5V 20ns) | +75 | V |
| C/10, SHORT | -0.3 | +15 | V |
| EN/UVLO, IVINP, IVINN, ISP, ISN | -0.3 | +75 | V |
| VCC, BST1-SW1, BST2-SW2 | -0.3 | +6.5 | V |
| IVINP-IVINN, ISP-ISN, SNSP-SNSN | -0.3 | +0.3 | V |
| SNSP, SNSN | -0.3 | +0.3 | V |
| 其他引脚 | -0.3 | +6.5 | V |
| 存储温度 | -65 | +150 | °C |
推荐工作条件
| 参数 | Min | Max | 单位 |
|---|---|---|---|
| VIN | +4.5 | +60 | V |
| EXTBIAS | +4.7 | +24 | V |
| VOUT | +1.2 | +60 | V |
| 工作结温 | -40 | +125 | °C |
热特性
| 参数 | 单位 |
|---|---|
| 热阻 θJA | °C/W |
| 热阻 θJC | °C/W |
电气特性
标有 ● 的规格适用于规定的工作结温范围，否则规格为 TA = 25°C、VIN = 12V 下的值，除非另有说明。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VIN | VIN 工作电压 (●) | 4.5 | 60 | V | ||
| Ishut | VIN 关断静态电流 | VEN/UVLO = 0V | 2 | µA | ||
| IQ | VIN 工作静态电流（非开关） | FB = 1.3V, RT = 90k | 3 | mA | ||
| VEN | EN/UVLO 上升阈值 (●) | 1.2 | V | |||
| EN/UVLO 迟滞 (●) | 120 | mV | ||||
| EN/UVLO 引脚偏置电流（高） | VEN/UVLO = 2V | 1 | uA | |||
| CCM 阈值电压 | 0.3 | 1.5 | V | |||
| CTRL 输入偏置电流 | VCTRL = 1V | 1 | nA | |||
| CTRL 锁断阈值 | 上升 | 50 | mV | |||
| CTRL 锁断迟滞 | 13 | mV | ||||
| VREF 电压 (●) | 2 | V | ||||
| VISMON | V(ISP-ISN) 阈值 (●) | VCTRL_OUT = 2V, VISP = 12V | 60 | mV | ||
| VISMON | V(ISP-ISN) 阈值 | VCTRL_OUT = 2V, VISP = 1V | 60 | mV | ||
| VISMON | V(ISP-ISN) 阈值 (●) | VCTRL_OUT = 1V, VISP = 12V | 50 | mV | ||
| VISMON | V(ISP-ISN) 阈值 | VCTRL_OUT = 1V, VISP = 1V | 50 | mV | ||
| VISMON | V(ISP-ISN) 阈值 (●) | VCTRL_OUT = 0.6V, VISP = 12V | 30 | mV | ||
| VISMON | V(ISP-ISN) 阈值 | VCTRL_OUT = 0.6V, VISP = 1V | 30 | mV | ||
| VISMON | V(ISP-ISN) 阈值 (●) | VCTRL_OUT = 0.1V, VISP = 12V | 5 | mV | ||
| VISMON | V(ISP-ISN) 阈值 | VCTRL_OUT = 0.1V, VISP = 1V | 5 | mV | ||
| ISP 偏置电流 | VISP = VISN = 12V | 270 | µA | |||
| ISN 偏置电流 | VISP = VISN = 12V | 1 | µA | |||
| 输出电流检测共模范围 | 0 | 60 | V | |||
| ISMON 电流检测放大器 gm | 250 | µS | ||||
| ISMON 监测电压 (●) | VISP=12V, V(ISP-ISN) = 60mV | 1.2 | V | |||
| ISMON 监测电压 (●) | VISP=12V, V(ISP-ISN) = 0V | 50 | mV | |||
| V(IVINP-IVINN) 阈值 (●) | VCTRL_IN = 2V, VIVINP = 12V | 60 | mV | |||
| V(IVINP-IVINN) 阈值 | VCTRL_IN = 2V, VIVINP = 1V | 60 | mV | |||
| V(IVINP-IVINN) 阈值 (●) | VCTRL_IN = 1V, VIVINP = 12V | 50 | mV | |||
| V(IVINP-IVINN) 阈值 | VCTRL_IN = 1V, VIVINP = 1V | 50 | mV | |||
| V(IVINP-IVINN) 阈值 (●) | VCTRL_IN = 0.6V, VIVINP = 12V | 30 | mV | |||
| V(IVINP-IVINN) 阈值 | VCTRL_IN = 0.6V, VIVINP = 1V | 30 | mV | |||
| V(IVINP-IVINN) 阈值 (●) | VCTRL_IN = 0.1V, VIVINP = 12V | 5 | mV | |||
| V(IVINP-IVINN) 阈值 | VCTRL_IN = 0.1V, VIVINP = 1V | 5 | mV | |||
| IVINP 偏置电流 | VIVINP = VIVINN = 12V | 270 | µA | |||
| IVINN 偏置电流 | VIVINP = VIVINN = 12V | 1 | µA | |||
| 输入电流检测共模范围 | 0 | 60 | V | |||
| 输入电流检测放大器 gm | 250 | uS | ||||
| IVINMON 监测电压 (●) | VIVINP=12V, V(IVINP-IVINN) = 60mV | 1.2 | V | |||
| IVINMON 监测电压 (●) | VIVINP=12V, V(IVINP-IVINN) = 0V | 30 | mV | |||
| FB 调节电压 (●) | 1.2 | V | ||||
| FB 放大器 gm | 500 | µS | ||||
| FB 引脚输入偏置电流 | FB 处于调节状态 | 100 | nA | |||
| VSENSE(MAX) (VSNSP-VSNSN) (●) | 升压 | 46 | 55 | 60 | mV | |
| VSENSE(MAX) (VSNSP-VSNSN) (●) | 降压 | -50 | -40 | -30 | mV | |
| SS 上拉电流 | VSS = 0V | 4 | µA | |||
| C/10 下降阈值 (VISMON) | VISP=VISN=12V | 100 | mV | |||
| C/10 下降阈值 (VIVINMON) | VIVINP=VIVINN=12V | 100 | mV | |||
| SHORT 下降阈值 (VFB_OUT 或 VFB_IN) | 400 | mV | ||||
| C/10 引脚输出阻抗 | 0.2 | kΩ | ||||
| SHORT 引脚输出阻抗 | 0.2 | kΩ | ||||
| 开关频率 | RT = 90k | 500 | kHz | |||
| 开关频率 | 最大 | 700 | kHz | |||
| 开关频率 | 最小 | 100 | kHz | |||
| SYNC 频率 | 150 | 700 | kHz | |||
| SYNC 阈值电压 | 0.3 | 1.5 | V | |||
| VCC 调节电压 (●) | IVCC=0A | 5 | V | |||
| VCC 调节电压 (●) | IVCC=10mA | 5 | V | |||
| VCC 欠压锁定 | 3.5 | V | ||||
| VCC 电流限制 | VCC = 4V | 67 | mA | |||
| EXTBIAS 供 VCC 调节电压 | 5 | V | ||||
| EXTBIAS UVLO 阈值（上升） | 4.68 | V | ||||
| EXTBIAS UVLO 阈值（下降） | 4.42 | V | ||||
| EXTBIAS 电流限制 | 110 | mA | ||||
| DIR 阈值电压 | 0.3 | 1.5 | V | |||
| TG1, TG2 栅极驱动导通电阻 | 栅极上拉, VBST – VSW = 5V | 2 | Ω | |||
| TG1, TG2 栅极驱动导通电阻 | 栅极下拉, VBST – VSW = 5V | 1 | Ω | |||
| BG1, BG2 栅极驱动导通电阻 | 栅极上拉, VBST – VSW = 5V | 2 | ||||
| BG1, BG2 栅极驱动导通电阻 | 栅极下拉, VBST – VSW = 5V | 1 | Ω | |||
| TG1, TG2 最小关断时间 | RT = 90k | 200 | ns |
表 1. DIR 与工作模式
| 参数 |
|---|
| DIR 高 |
| DIR 低 |
表 2. DIR 与反馈
| 参数 | 测试条件 |
|---|---|
| DIR 高 | FB_IN |
| DIR 高 | FB_OUT |
| DIR 低 | FB_IN |
| DIR 低 | FB_OUT |
表 3. DIR 与电流监测
| 参数 | 测试条件 |
|---|---|
| DIR 高 | IVINMON |
| DIR 高 | ISMON |
| DIR 低 | IVINMON |
| DIR 低 | ISMON |
封装尺寸 TSSOP-38-EP
尺寸单位为毫米（mm）；e、H 列为公制基准/典型值。原文同时给出英寸值：A 0.047max；A1 0.002~0.006；A2 0.031~0.039；b 0.007~0.011；c 0.004~0.008；D 0.378~0.386；D1 0.191~0.198；E 0.246~0.258；E1 0.169~0.177；E2 0.120~0.128；e 0.020(BSC)；L 0.020~0.028；H 0.010(TYP)；i 0.028~0.036；j 0.008~0.016；θ 1°~7°。
| Symbol | Min | Max | 单位 |
|---|---|---|---|
| A | - | 1.200 | mm |
| A1 | 0.050 | 0.150 | mm |
| A2 | 0.800 | 1.000 | mm |
| b | 0.170 | 0.270 | mm |
| c | 0.090 | 0.200 | mm |
| D | 9.600 | 9.800 | mm |
| D1 | 4.840 | 5.040 | mm |
| E | 6.250 | 6.550 | mm |
| E1 | 4.300 | 4.500 | mm |
| E2 | 3.060 | 3.260 | mm |
| e | 0.0500(BSC) | 0.0500(BSC) | mm |
| L | 0.500 | 0.700 | mm |
| H | 0.250(TYP) | 0.250(TYP) | mm |
| i | 0.705 | 0.905 | mm |
| j | 0.200 | 0.400 | mm |
| θ | 1° | 7° |
技术图
技术规格
| 封装 | EF |
| 状态 | 量产 |
| 功能 | 60V Bidirectional Buck-boost Controller(CC/CV) |
| 频率 | 100K~700K |
| 输入电压 | 4.5~60 |
| 双向模式 | Yes |
| 电压精度 | 1.50% |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| 1.0 | 2024-10-15 | 首次发布 |
