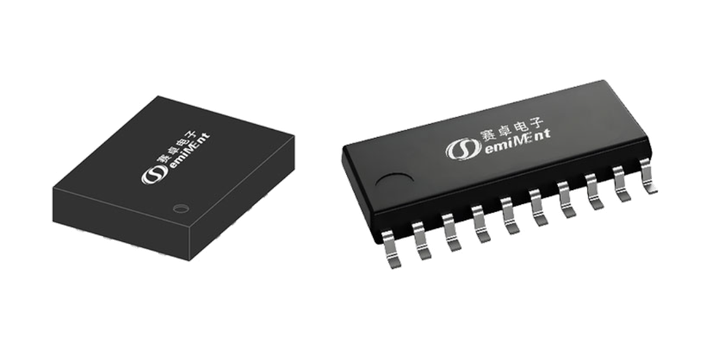

VE8600Q

VE8600Q

4V–60V 宽输入电流模式同步降压控制器

赛卓提供高压通用的降压 / 升压控制器 VE86XX 系列,开关频率可调,抖频功能可选,保护措施全面,适配智能座舱、车载功放、车载冰箱、拉杆音响等应用场景。

同步降压控制器电流模式控制双 N 沟道 MOSFET 驱动车规兼容 (AEC-Q100)TSSOP20-EP / QFN3x4-20
一级分类
电源管理 IC
二级分类
升压 / 降压控制器 DC/DC
资源数量
1 项

核心参数

工作输入范围 VIN
4–60V
宽输入
工作输出范围 VOUT
0.8–60V
宽输出
基准电压 VFB
0.8V
全温 ±1.5%
开关频率 FSW
100k–1MHz
电阻可编程
最大占空比 DMAX
99.3%
低压差工作
关断电流 ISHDN
5μA
VEN=0V · typ
热关断门限
170°C
迟滞 20°C
工作结温 TA
−40~125°C
车规温度

产品特性

Buck, SS, PG, Dither

典型应用

汽车电子工业可再生能源冗余电源机器人与无人机

引脚定义

引脚序号说明
VIN1 (TSSOP) / 19 (QFN)输入电源。此引脚应接输入电源轨,并用小陶瓷电容对地去耦。
EN/SYNC2 (TSSOP) / 20 (QFN)使能输入。门限 1.2V、迟滞 120mV,可外部实现输入欠压锁定(UVLO)。若在 EN/SYNC 施加高于 FREQ 默认频率的外部同步时钟,内部时钟跟随同步频率。
EXTBIAS3 (TSSOP) / 1 (QFN)内部 VCC 稳压器的外部电源。EXTBIAS 高于 4.7V 时关断来自 VIN 的供电。请勿在 EXTBIAS 接入大于 24V 的电源。接外部电源可降低功耗、提高效率。
VCC4 (TSSOP) / 2 (QFN)内部偏置电源,5V。VCC 与 PGND 之间需≥4.7µF 去耦电容。
SGND5 (TSSOP) / 3 (QFN)低噪声地基准。SGND 应连接到输出电容的接地端。
SS6 (TSSOP) / 4 (QFN)软启动控制输入。用 SS 与 SGND 之间的外部电容编程软启动时间。
COMP7 (TSSOP) / 5 (QFN)调节控制环补偿。从 COMP 到 SGND 接 RC 网络补偿调节控制环。
FB8 (TSSOP) / 6 (QFN)反馈。将 FB 接到从输出到地的电阻分压器。
CCM/DEM9 (TSSOP) / 7 (QFN)连续导通模式/二极管仿真模式(DEM)。悬空 CCM/DEM 或接到 VCC 使器件工作在 CCM;从 CCM/DEM 接合适外部电阻到 SGND 使器件工作在 DEM 模式。DEM 电压应不低于 300mV。
FREQ10 (TSSOP) / 8 (QFN)频率。在 FREQ 与 SGND 之间接电阻设置开关频率。
PG11 (TSSOP) / 9 (QFN)电源良好输出。PG 输出为开漏。
ILIM12 (TSSOP) / 10 (QFN)感测电压限值设置。ILIM 上的电压设置最大输出电流时的额定感测电压。有三个固定选项:悬空、VCC、SGND。接高于 0.64V 且低于 1.5V 的电阻或电压源可使能恒流模式。
SYNCO/DITHER13 (TSSOP) / 11 (QFN)频率同步输出。器件工作在 CCM 时 SYNCO 输出 180° 反相时钟,用于双通道运行。接 GND 可使能抖频(dither)。
SENSE-14 (TSSOP) / 12 (QFN)电流感测负输入。所感测的电感电流限值门限由 ILIM 状态决定。
SENSE+15 (TSSOP) / 13 (QFN)电流感测正输入。所感测的电感电流限值门限由 ILIM 状态决定。
PGND16 (TSSOP) / 14 (QFN)功率地。PGND 直接连接到 VCC 去耦电容的负端。
BG17 (TSSOP) / 15 (QFN)底部栅极驱动输出。将 BG 接到底部 MOSFET 的栅极。
SW18 (TSSOP) / 16 (QFN)开关节点。SW 是 VBST 电源的基准,也是自举开关的大电流回路。
TG19 (TSSOP) / 17 (QFN)顶部栅极驱动。TG 驱动顶部 MOSFET 的栅极。TG 驱动器从 BST 电容取电、回到 SW,为顶部 N 沟道 MOSFET 提供真正的浮动驱动。
BST20 (TSSOP) / 18 (QFN)自举。BST 是高侧 MOSFET 驱动器的正电源。在 BST 与 SW 之间接旁路电容。必须在 VCC 到 BST 之间接一只肖特基或高速二极管。
EPAD— (裸露焊盘 / Exposed pad)裸露焊盘位于器件底面,不与 SGND 或 PGND 电气连接。PCB 布局时应将裸露焊盘连接到 SGND 和 PGND 以获得更好的散热性能。

订购信息

订购型号灵敏度温度范围封装包装数量
VE8600EC-TR-QQ (车规)−40~+125°CTSSOP20-EP编带卷盘 (TR)4000 颗/盘
VE8600QE-TR-QQ (车规)−40~+125°CQFN3x4-20编带卷盘 (TR)5000 颗/盘
订购编号说明
VE8600EC-TR-Q
VE8600
器件系列
降压控制器 (Buck Controller)
EC
封装标识
EC: TSSOP20-EP;QE: QFN3x4-20
TR
包装标识
编带卷盘 (Tape & Reel)
Q
产品等级
Q: 车规产品 (Automotive)

参数规格

极限参数

参数MinMax单位
VIN−0.3+75V
SW−0.3+75V
SW(瞬态 < 20 ns)−5+75V
BST 相对 SW−0.3VCC+0.3V
TG 相对 SW−0.3VCC+0.3V
EN/SYNC−0.3+75V
VCC−0.3+6.5V
EXTBIAS−0.3+26V
SENSE+/−−0.3+75V
SENSE+ 相对 SENSE−−0.3+0.3V
所有其他引脚−0.3VCC+0.3V
结温+150°C

静电保护 (ESD)

参数Typ单位
人体放电模型 (HBM),依 AEC-Q100-0022kV
充电器件模型 (CDM),依 AEC-Q100-0111kV
闩锁 (Latch-Up),依 AEC-Q100-004100mA

热特性

参数Typ单位
TSSOP20-EP 热阻 θJA40°C/W
TSSOP20-EP 热阻 θJC8°C/W
QFN-20 热阻 θJA48°C/W
QFN-20 热阻 θJC10°C/W

推荐工作条件

参数MinMax单位
温度−40+125°C
VIN 相对 GND+4+60V
EN/SYNC0+60V
SENSE+、SENSE− 相对 GND0+60V
EXTBIAS 相对 GND+4.7+24V

电学特性

VIN=24V,VEN=2V,VEXTBIAS=0V,VILIM=悬空,除非另有说明。

Symbol参数测试条件MinTypMax单位
VINUV_RISINGVIN UVLO 门限(上升)-4.08-V
VINUV_FALLINGVIN UVLO 门限(下降)-3.78-V
VINUV_HYSVIN UVLO 迟滞-300-mV
IQEXTBIAS带 EXTBIAS 偏置的 VIN 供电电流EXTBIAS=12V, VCCM/DEM=5V, VFB=0.84V, SENSE+=SENSE−=0V, 无开关-10-μA
IQ无 EXTBIAS 偏置的 VIN 供电电流EXTBIAS=0V, VFB=0.84V, VCCM/DEM=5V, SENSE+=SENSE−=0V, 无开关-1600-μA
IQDEMVIN DEM 电流EXTBIAS=0V, VCCM/DEM=0.6V, VFB=0.84V, SENSE+=SENSE−=12V, 无开关-500-μA
ISHDNVIN 关断电流VEN=0V-515μA
VCCVIN来自 VIN 的 VCC 稳压输出电压VIN>6V, ILOAD=0~50mA4.7555.25V
来自 VIN 的 VCC 负载调整率ILOAD=0~50mA, EXTBIAS 悬空或接 SGND2-5%
VCCEXTBIAS来自 EXTBIAS 的 VCC 稳压输出电压EXTBIAS>6V4.7555.25V
来自 EXTBIAS 的 VCC 负载调整率ILOAD=0~50mA, EXTBIAS=12V1-3%
EXTBIASRISINGEXTBIAS UVLO 门限(上升)4.34.684.92V
EXTBIASFALLINGEXTBIAS UVLO 门限(下降)4.054.424.75V
EXTBIASHYSEXTBIAS 门限迟滞-258278mV
IEXTBIASEXTBIAS 供电电流(CCM)VDEM=5V, VFB=0.84V, SENSE+=SENSE−=12V, EXTBIAS=12V, 无开关-960-μA
IEXTBIASEXTBIAS 供电电流(DEM)VDEM=0.6V, VFB=0.84V, SENSE+=SENSE−=12V, EXTBIAS=12V, 无开关-500-μA
VFB反馈电压4V < VIN < 60V0.7880.80.812V
IFB反馈电流VFB=0.8V-10-nA
VENRISING使能门限(上升)-1.21.25V
VENFALLING使能门限(下降)-1.08-V
VENTH使能门限迟滞-120-mV
IEN使能输入电流VEN=2V-12μA
TOFF使能关断延时184272μs
FSW工作频率RFREQ=90 kΩ-500-kHz
FSWFOLDBACK折返工作频率VFB=0.1V-50%-FSW
FSWH最大频率1000--kHz
FSWL最小频率--100kHz
FSYNCEN/SYNC 频率范围100-1000kHz
VSYNCRISINGEN/SYNC 电压上升门限2--V
VSYNCFALLINGEN/SYNC 电压下降门限--0.35V
VSENSE+/−电流感测共模电压范围0-75V
VILIMIT电流限值感测电压ILIM=SGND, VSENSE+=12V142434mV
VILIMIT电流限值感测电压ILIM=VCC, VSENSE+=12V394959mV
VILIMIT电流限值感测电压ILIM=FLOAT, VSENSE+=12V647484mV
VREVILIMIT反向电流限值感测电压ILIM=SGND, VSENSE+=12V-8-mV
VREVILIMIT反向电流限值感测电压ILIM=VCC, VSENSE+=12V-16-mV
VREVILIMIT反向电流限值感测电压ILIM=FLOAT, VSENSE+=12V-25-mV
VVALILIMIT谷值电流限值ILIM=SGND, VSENSE+=12V-14.5-mV
VVALILIMIT谷值电流限值ILIM=VCC, VSENSE+=12V-41.5-mV
VVALILIMIT谷值电流限值ILIM=FLOAT, VSENSE+=12V-66.5-mV
ISENSE+感测器输入电流VSENSE+=VSENSE−=12V-1-μA
ISENSE+感测器输入电流VSENSE+=VSENSE−=1V-1-μA
ISENSE−感测器输入电流VSENSE+=VSENSE−=12V240270300μA
ISENSE−感测器输入电流VSENSE+=VSENSE−=1V-1-μA
ISS软启动源电流SS=0.5V246μA
GM误差放大器跨导ΔV=5mV420550720μS
AO误差放大器开环直流增益707582dB
IEA误差放大器灌/拉电流FB=0.7/0.9V-±50-μA
VOV过压门限110%116%120%VFB
VOVHYS过压迟滞-3%-VFB
热关断-170-°C
热关断迟滞-20-°C
RTGPULLUPTG 上拉电阻-2-Ω
RTGPULLDNTG 下拉电阻-1-Ω
RBGPULLUPBG 上拉电阻-2-Ω
RBGPULLDNBG 下拉电阻-1-Ω
TDEAD死区时间-20-ns
DMAXTG 最大占空比VFB=0.7V9899.3-%
TONMIN_TGTG 最小导通时间-170-ns
TONMIN_BGBG 最小导通时间-145-ns
VPGLOW电源良好低电平ILOAD=4mA-0.20.3V
PGVTHRSINGPG 上升门限VOUT 上升-90%-VFB
PGVTHRSINGPG 上升门限VOUT 下降-110%-VFB
PGVTHFALLINGPG 下降门限VOUT 下降-88%-VFB
PGVTHFALLINGPG 下降门限VOUT 上升-112%-VFB
PGVTHHYSPG 门限迟滞-2%-VFB
IPGLK电源良好漏电流PG=5V--2μA
TPGDELAY电源良好延时(上升)上升-70-μs
TPGDELAY电源良好延时(下降)下降-55-μs
IDEMDEM 模式输出电流RFREQ=90 kΩ-6.5-μA
VCCMTHCCM 所需 DEM 门限电压3--V

技术图

SC4723VDDOUTGND100nFSupply Voltage输出
典型应用 · Shunt 电阻采样与 DCR 采样两种配置
SC4723VDDGNDHall霍尔片Modulator调制OPADemodulator解调Buffer缓冲OUT
功能框图
123VDD电源供电OUT模拟量输出GND电源地
引脚配置(TSSOP20-EP 与 QFN3x4-20)
VCC85%·VCC10%·VCCVOUT (V)B (Gs)N 极B = 0S 极
效率与负载电流曲线(25°C,VIN 5V~60V)
TOP VIEW0.953.00 / 2.603.02 / 2.821.72 / 1.52SIDE VIEW1.25 Max0.10L 0.60 / 0.30单位:mm · 未标公差为公称尺寸 · 高度不包括模具浇口溢料
封装尺寸图(TSSOP20-EP 与 QFN3x4-20 可湿性侧面)

技术规格

封装EC/QE
状态量产
功能Buck, SS, PG, Dither
车规等级AEC-Q100
频率100K~1M
输入电压4.0~60
输出电压0.8~60

历史版本

版本日期说明
1.02024-05-06初始发布
