VE2266
VE2266

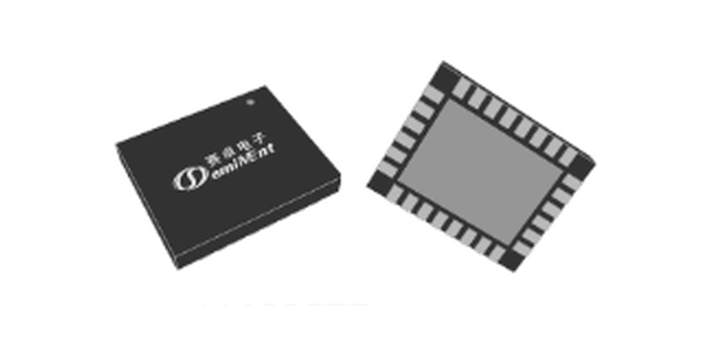

双通道 20V 6A 同步降压稳压器
VE22XX 系列是赛卓研发的高可靠性、高效率的开关转换器。具备高开关频率、快速的动态响应能力，适用于工业场景中的 DSP/ASIC 的内核供电；也有车规等级通用的 VE2430Q（40V/3.5A）供客户选择。
降压稳压器双通道同步整流电流模式QFN4x5-28可调频率
一级分类
电源管理 IC
二级分类
开关转换器 DC/DC
资源数量
1 项
核心参数
输入电压范围 VIN
3.3 至 20V
宽 VIN 范围
每通道输出电流
6A
双通道
峰值效率
Up to 95%
高效率
基准参考电压 VFB
0.600V
允许低输出电压
可调开关频率
500kHz 至 4MHz
外接电阻编程
输出电压范围 (VE2266)
0.6 至 5V
VE2266A 为 1.8 至 12V
上管导通电阻 RTOP
32mΩ
典型值
封装
QFN4x5-28
低剖面 4mm×5mm 28 引脚
产品特性
20V/Dual Channel 6A Buck Regulator(Channel parallel)
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| COMP1 | 1 | 通道 1 误差放大器输出和开关稳压器补偿点。将此引脚连接到适当的外部元件，以补偿稳压器环路频率响应。 |
| EN1 | 2 | 通道 1 稳压器使能引脚。将 EN 拉至 1.25V 以上使能通道 1 工作。拉至 1V 以下使器件进入关断。请勿悬空此引脚。 |
| MODE/SYNC | 3 | 模式选择和外部同步输入。将此引脚接地以强制连续同步工作。将此引脚悬空或接至 VCC 使能轻载时的高效率突发模式。用时钟驱动此引脚可使 VE2266/VE2266A 开关频率同步。内部锁相环将强制下侧功率 NMOS 的开通信号与 CLKIN 信号的上升沿同步。当此引脚由时钟驱动时，自动选择强制连续模式。 |
| RT | 4 | 振荡器频率编程引脚。从此引脚到 GND 连接一个外部电阻（80k 至 640k），以将频率从 500kHz 编程至 4MHz。当 RT 接至 VCC 时，开关频率默认为 2MHz。 |
| VCC | 5 | 内部 3.3V 稳压器输出。内部功率驱动器和控制电路由此电压供电。用一个最小 4.7µF 低 ESR 陶瓷电容将此引脚去耦到电源地。 |
| TMON | 6 | 温度监测输出。与测得的芯片温度成正比的电压将出现在此引脚。电压-温度比例因子为 200°K/V。有关 TMON 功能的详细信息，请参阅应用信息部分。将此引脚接至 VCC 可禁用温度监测电路。 |
| EN2 | 7 | 通道 2 稳压器使能引脚。将 EN 拉至 1.22V 以上使能通道 2 工作。拉至 1V 以下使器件进入关断。请勿悬空此引脚。 |
| COMP2 | 8 | 通道 2 误差放大器输出和开关稳压器补偿点。将此引脚连接到适当的外部元件，以补偿稳压器环路频率响应。 |
| FB2 | 9 | 通道 2 输出反馈电压引脚。误差放大器的输入，将反馈电压与内部 0.6V 参考电压进行比较。将此引脚连接到电阻分压网络以编程所需的输出电压。 |
| PG2 | 10 | 通道 2 开漏电源良好输出引脚。当 FB2 引脚电压不在内部 0.6V 参考的 ±8%（典型）范围内时，PG2 被拉至地。一旦 FB2 引脚电压返回到内部参考的 ±5%（典型）范围内，PG2 变为高阻态。 |
| SSTRK2 | 11 | 通道 2 软启动和输出跟踪输入引脚。在此引脚强制低于 0.6V 的电压会绕过误差放大器的内部参考输入。VE2266/VE2266A 将使 FB 引脚伺服至 TRACK 电压。高于 0.6V 时，跟踪功能停止，内部参考恢复对误差放大器的控制。来自 VCC 的内部 1.4µA 上拉电流允许通过在此引脚和 PGND 之间连接一个电容来实现软启动功能。 |
| GND | 12,18,19,25 | 电源和信号地。这些引脚必须连接在一起并焊接到 PCB 地。 |
| SW2 | 13,17 | 通道 2 开关节点。将此引脚连接到外部电感。SW 的电压摆幅从低于地一个二极管压降到 VIN。 |
| BOOT2 | 14 | 通道 2 自举驱动器浮动电源。自举电容的 (+) 端连接到此引脚，而 (−) 端连接到 SW 引脚。此引脚的正常工作电压摆幅范围从低于 VCC 一个二极管压降到 VIN+VCC。 |
| VIN2 | 15,16 | 通道 2 电源输入。此输入能够工作于与 VIN1 不同的电源电压。 |
| SW1 | 20,24 | 通道 1 开关节点。将此引脚连接到外部电感。SW 的电压摆幅从低于地一个二极管压降到 VIN。 |
| VIN1 | 21,22 | 通道 1 电源输入。通道 1 片上功率 MOSFET 的输入电压。VCC 的内部 LDO 由此引脚供电。 |
| BOOT1 | 23 | 通道 1 自举驱动器浮动电源。自举电容的 (+) 端连接到此引脚，而 (−) 端连接到 SW 引脚。此引脚的正常工作电压摆幅范围从低于 VCC 一个二极管压降到 VIN+VCC。 |
| SSTRK1 | 26 | 通道 1 软启动和输出跟踪输入引脚。在此引脚强制低于 0.6V 的电压会绕过误差放大器的内部参考输入。VE2266/VE2266A 将使 FB 引脚伺服至 TRACK 电压。高于 0.6V 时，跟踪功能停止，内部参考恢复对误差放大器的控制。来自 VCC 的内部 1.4µA 上拉电流允许通过在此引脚和 PGND 之间连接一个电容来实现软启动功能。 |
| PG1 | 27 | 通道 1 开漏电源良好输出引脚。当 FB1 引脚电压不在内部 0.6V 参考的 ±8%（典型）范围内时，PG1 被拉至地。一旦 FB1 引脚电压返回到内部参考的 ±5%（典型）范围内，PG1 变为高阻态。 |
| FB1 | 28 | 通道 1 输出反馈电压引脚。误差放大器的输入，将反馈电压与内部 0.6V 参考电压进行比较。将此引脚连接到电阻分压网络以编程所需的输出电压。 |
| VCCT | 29 | 附加 VCC 引脚。工作时不要求连接到 VCC 引脚。 |
| GNDT | 30,31,32 | 电源地。当连接到 GND 引脚时用于改善散热的附加电源地引脚。工作时不要求连接到 GND 引脚。 |
| SWT1T | 33 | 附加 SW1 引脚。工作时不要求连接到 SW1 引脚 20 和 24。 |
| SWT2T | 34 | 附加 SW2 引脚。工作时不要求连接到 SW2 引脚 13 和 17。 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| VE2266QH-L-TR | - | -40 to +125°C | QFN4x5-28 | 卷带 | 5000 |
| VE2266QH-H-TR | - | -40 to +125°C | QFN4x5-28 | 卷带 | 5000 |
| VE2266P | - | -40 to +125°C | - | 仅晶圆形式（不提供封装版本） | - |
订购编号说明
VE2266QH-L-TR
VE2266
器件家族
VE2266: 开关稳压器 DC/DC
QH
封装代号
QH: QFN5x4-28
L
产品选项
L: 输出电压 0.6V-5V；H: 输出电压 1.8V-12V
TR
包装代号
TR: 卷带
参数规格
绝对最大额定值
Note 1：超过绝对最大额定值所列的应力可能导致器件永久损坏。在任何绝对最大额定值条件下长时间暴露可能影响器件可靠性和寿命。
| 参数 | Min | Max | 单位 |
|---|---|---|---|
| VIN1, VIN2 | -0.3 | 22 | V |
| PGOOD1, PGOOD2 | -0.3 | 22 | V |
| BOOT1-SW1, BOOT2-SW2 | -0.3 | 3.6 | V |
| SSTRK1, SSTRK2 | -0.3 | 3.6 | V |
| COMP1, COMP2, RT, MODE/SYNC | -0.3 | VCC+0.3 | V |
| VFB1, VFB2, TMON | -0.3 | VCC+0.3 | V |
| EN1, EN2 | -0.3 | 22 | V |
| 存储温度 | -65 | +150 | °C |
| 最大回流（封装本体）温度 | 260 | °C |
ESD 额定值
| 参数 | 单位 |
|---|---|
| 人体模型 (HBM) | kV |
| 带电器件模型 (CDM) | V |
热信息
θJA 与 θJC 两列分别为结到环境、结到外壳热阻。
| 参数 | 单位 |
|---|---|
| QFN4X5-28 θJA | °C/W |
| QFN4X5-28 θJC | °C/W |
推荐工作条件
| 参数 | Min | Max | 单位 |
|---|---|---|---|
| VIN | 3.3 | 20 | V |
| VOUT (VE2266) | 0.6 | 5. | V |
| VOUT (VE2266A) | 1.8 | 12 | V |
| 工作结温 | -40 | +125 | °C |
电学特性
● 表示在指定工作结温范围内适用的规格，否则规格在 TA = 25°C（Note 2），VIN = 12V，除非另有说明。Note 2：VE2266 在脉冲负载条件下测试，使 TJ ≈ TA，在 −40°C 至 125°C 工作结温范围内保证。Note 4：超出指定范围的输出电压未针对受控导通时间工作优化。Note 5：动态供电电流较高，因为内部门电荷以开关频率传递。Note 6：由设计保证。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| 供电范围 | ● | 3.3 | 20 | V | ||
| VIN1 供电范围 | ● | 3.3 | 20 | V | ||
| VIN2 供电范围 | 3.3V<VIN1<20V ● | 1.5 | 20 | V | ||
| VOUT | 输出电压范围 (VE2266) (Note 4) | VE2266 | 0.6 | 5.5 | V | |
| VOUT | 输出电压范围 (VE2266A) (Note 4) | VE2266A | 1.8 | 12 | V | |
| IQ | 输入直流供电电流 (VIN1 + VIN2) | 双通道激活 (Note 5)，VFB1, VFB2>0.6 | 2.05 | mA | ||
| IQ | 输入直流供电电流 (VIN1 + VIN2) | 关断，VEN = 0V | 17 | µA | ||
| VFB | 反馈参考电压 | ● | 0.600 | V | ||
| ΔVLINEREG | 反馈电压线性调整率 | VIN = 3.3V to 20V | 0.004 | %/V | ||
| ΔVLOADREG | 反馈电压负载调整率 | COMP = 0.8V to 1.6V | 0.05 | % | ||
| IFB | 反馈引脚输入电流 | -30 | 30 | nA | ||
| gm(EA) | 误差放大器跨导 | COMP = 1.2V | 1.6 | ms | ||
| TON(MIN) | 最小导通时间 (VE2266) | VE2266 | 35 | ns | ||
| TON(MIN) | 最小导通时间 (VE2266A) | VE2266A | 35 | ns | ||
| TOFF(MIN) | 最小关断时间 | 130 | ns | |||
| fOSC | 振荡器频率 | RT=162k | 2 | MHz | ||
| ILIM | 谷值开关电流限制 | COMP=1.8V | 6.6 | A | ||
| ILIM | 负谷值开关电流限制 | -4.2 | A | |||
| RTOP | 上管导通电阻 | 32 | mΩ | |||
| RBOT | 下管导通电阻 | 18 | mΩ | |||
| ISW(LKG) | 开关漏电流 | VIN = 20V, VEN = 0V | 63 | µA | ||
| 内部温度监测 | TA=25°C | 1.5 | V | |||
| 内部温度监测斜率 (Note 6) | 200 | °C/V | ||||
| VIN-OV | VIN 过压锁定阈值 (VIN 上升) | VIN 上升 | 22.2 | V | ||
| VIN-OV | VIN 过压锁定阈值 (VIN 下降) | VIN 下降 | 21.1 | V | ||
| VCC 电压 | 3.6V<VIN<20V，0mA Load | 3.3 | V | |||
| VCC 负载调整率 | 0mA to 50mA Load，VIN=4V to 20V | 1.3 | % | |||
| VCC 欠压锁定阈值 (VCC 上升) | VCC 上升，VIN=VCC | 3.05 | V | |||
| VCC 欠压锁定阈值 (VCC 下降) | VCC 下降，VIN=VCC | 2.8 | V | |||
| EN 上升阈值 | ● | 1.22 | V | |||
| EN 下降阈值 | ● | 1.01 | V | |||
| EN 漏电流 | 0.5 | µA | ||||
| PG 好-坏阈值 (VFB 上升) | VFB Rising | 8 | % | |||
| PG 好-坏阈值 (VFB 下降) | VFB Falling | -8 | % | |||
| PG 坏-好阈值 (VFB 上升) | VFB Rising | -6 | % | |||
| PG 坏-好阈值 (VFB 下降) | VFB Falling | 6 | % | |||
| RPG | PG 下拉电阻 | 10mA Load | 50 | Ω | ||
| tPG | 电源良好滤波时间 | 40 | µs | |||
| tSS | 内部软启动时间 | 10% to 90% Rise Time | 900 | µs | ||
| 跟踪期间 VFB | TRACKS = 0.3V | 0.3 | V | |||
| ISSTRK | TRACKS 上拉电流 | 1.4 | µA | |||
| VMODE/SYNC | MODE/SYNC 阈值电压 (MODE VIH) | MODE VIH | 1 | V | ||
| VMODE/SYNC | MODE/SYNC 阈值电压 (MODE VIL) | MODE VIL | 0.4 | V | ||
| SYNC 阈值电压 (SYNC VIH) | SYNC VIH | 0.9 | V | |||
| IMODE | MODE/SYNC 输入电流 (MODE = 0V) | MODE = 0V | 6 | µA | ||
| IMODE | MODE/SYNC 输入电流 (MODE = VCC) | MODE = VCC | 100 | nA |
电感选型表 (Table 1)
列依次为：电感值(µH) / DCR(mΩ) / 最大电流(A) / 尺寸(mm) / 高度(mm)。param=电感值，condition=厂商系列，value 为「DCR / 最大电流 / 尺寸 / 高度」组合。
| 参数 | 测试条件 | 单位 |
|---|---|---|
| 0.25 | Wurth WE-HC 744312 Series | µH |
| 0.47 | Wurth WE-HC 744312 Series | µH |
| 0.72 | Wurth WE-HC 744312 Series | µH |
| 1.0 | Wurth WE-HC 744312 Series | µH |
| 1.5 | Wurth WE-HC 744312 Series | µH |
| 0.22 | TDK SPM5030 Series | µH |
| 0.35 | TDK SPM5030 Series | µH |
| 0.47 | TDK SPM6530 Series | µH |
| 0.68 | TDK SPM6530 Series | µH |
| 1.0 | TDK SPM6530 Series | µH |
| 1.5 | TDK SPM6530 Series | µH |
封装信息 28 引脚塑封 QFN (4mm×5mm)
图纸非 JEDEC 封装外形，未按比例绘制，所有尺寸均以毫米为单位；下列为图中标注尺寸。
| 参数 | 单位 |
|---|---|
| 封装本体长度 | mm |
| 封装本体宽度 | mm |
| 封装高度 | mm |
| 立壁厚度 / 底部间隙 | mm |
| 引脚间距 | mm |
| 引脚宽度 | mm |
| Pin 1 倒角 | mm |
| 外露焊盘参考尺寸 | mm |
技术图
技术规格
| 封装 | QH |
| 负载电流 | 6/6 |
| 状态 | 量产 |
| 功能 | 20V/Dual Channel 6A Buck Regulator(Channel parallel) |
| 车规等级 | - |
| 频率 | 500K~4M |
| 输入电压 | 3.3~20 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| 1.0 | 2024-10-18 | 首次发布 |
