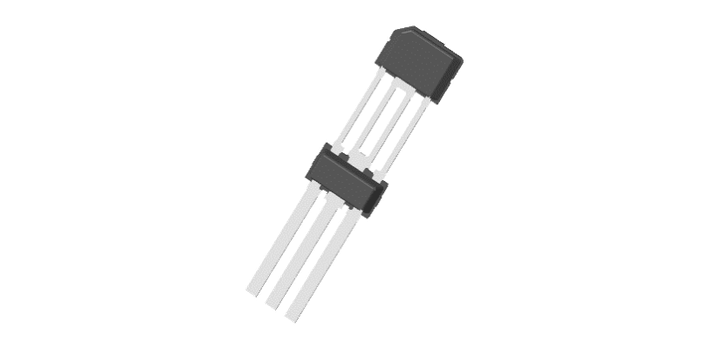

SC9686T3-FP90

SC9686T3-FP90

PWM 输出带功能安全的三线变速箱速度传感器 IC(FP90:反转脉宽 90us)

SC9685/SC9686 是通过 ASIL-B 功能安全认证的变速箱速度传感器芯片,具有抗振动干扰能力强,且支持不同宽度的目标齿轮检测,适用于传动系统转速探测等应用。

霍尔速度传感器变速箱速度传感器PWM 协议输出三线制电压输出AEC-Q100 Grade0ISO 26262 ASIL-BTS-3 封装
一级分类
速度传感器 IC
二级分类
变速箱传感器
资源数量
1 项

核心参数

供电电压 V_DD
4.5–20V
典型 12V
工作温度
-40~150
宽工作温度范围
供电电流 I_DD
7.0mA
典型值
信号频率 f_mag
0–12kHz
支持零速检测
正向脉宽 tw(FWD)
45us
典型值
反向脉宽 tw(REV)
90us
典型值 · 编码方向
HBM 静电保护
±8kV
AEC-Q100-002E
封装
TS-3
PCB_Less · 内置电容

产品特性

Vibration Suppression, PCB-less

典型应用

变速箱速度传感器速度传感器

引脚定义

引脚序号说明
VDD1电源,4.5V ~ 20V 供电电源
GND2
OUT3输出,漏极开路输出,需要上拉电阻

订购信息

订购型号灵敏度温度范围封装包装数量
SC9686T3-FP90-TR-Q丝印 96860-40~150TS-3编带1500 颗/盘
订购编号说明
SC9686T3-FP90-TR-Q
SC9686
产品系列名称
PWM 输出三线变速箱速度传感器
T3
封装形式
TS-3 封装
FP90
选项
CW Pulse 45us;CCW Pulse 90us;NonDirection Pulse 180us
TR
包装选项
编带
Q
产品等级
车规级

参数规格

极限参数

工作的自然温度范围内(除非另有说明)。高于此处列出的压力可能会导致器件永久损坏,长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。

Symbol参数测试条件MinMax单位
VDD电源端耐压continuous,Tj<170℃-1616.5V
VDD电源端耐压max.60s-27V
VDD电源端耐压max.60s-18-V
VOUT输出端耐压continuous,Tj<170℃-0.516.5V
Isink输出灌电流Output state=on,Vin<0.5V,external current limitation040mA
TJ最大结温5000h,VDD<16.5V-150
TJ最大结温500h,VDD<13V-160
TJ最大结温1h,VDD<13V-170
TSTG储存温度-65175
RθJA封装热阻参照 JESD51-1 标准-190℃/W

静电保护

Symbol参数测试条件MinMax单位
VESD_HBMHBM参照 AEC-Q100-002E HBM 标准,R=1.5kΩ,C=100pF-88kV
VESD_CDMCDM参照 AEC-Q100-011C CDM 标准-750750V

工作范围

工作的自然温度范围内(VDD=12V,除非另有说明)。

Symbol参数测试条件MinTypMax单位
VDD工作电压4.51220V
Vres复位电压Square and PWM output,reset voltage3.9-4.1V
Vrel返回电压Square and PWM output,return voltage4.1-4.5V
VAC电源抗交流干扰VDD=13V,0<fmod<150KHz--6Vpp
dTjDir每个磁周期方向判断有效允许的温度漂移范围Valid for △Bdir>1.9mT-7.5-7.5K
dTjSpeed静止时的温度变化Valid for △B>3mT-150-150K
△Bstat,l/r外部 2 霍尔点背磁偏差Bleft-Bright when the gear is stationary-30-30mT
△Bstat,m/o中间与外部霍尔背磁偏差Bcenter-Bright when the gear is stationary-30-30mT
△B差分磁场Bleft-Bright when the gear is rotating-120-120mT
fmag信号频率0-12kHz
fdirmin方向检测最小频率-01Hz

电气特性

工作的自然温度范围内(VDD=12V,除非另有说明)。

Symbol参数测试条件MinTypMax单位
IDD供电电流5.97.08.4mA
VQsat输出饱和压降IQ=20mA-150500mV
IQL输出漏电流VOUT<20V--10uA
tr上升时间10% to 90% of output,VPU=5V,RPU=1.2KΩ,CQ=1.8nF4-11.4us
tf下降时间90% to 10% of output,VPU=5V,RPU=1.2KΩ,CQ=1.8nF3.24.55.8us
tdinput输出校准延时Additive to power up time-220300us
tPO上电时间--1ms
nstart霍尔感应点初始偏差校准所需磁场信号边沿数After power-on,running at stable air gap--3edges
nDZ-Startup非校准模式下的边沿个数After power-on,running at stable air gap--4edges
nsupp输出停止需要脉冲个数After power-on or power reset--1pulses
nDZ-Start输出第 1 个脉冲所需磁场信号边沿数After power-on,running at stable air gap1-2edges
nDR-Start初始方向有效方向信息检测,所需脉冲数4th pulse has valid direction information,△Bdir≥2*△Blimit--2pulses
nDRchange方向突变后识别方向所需脉冲数2nd pulse has valid direction information,△Bdir≥4*△Blimit--2pulses
Sjit-close小气隙输出抖动△B≥2mT,1sigma,T≤150℃,f=1kHz-0.7-0.7%
Sjit-close小气隙输出抖动△B≥2mT,1sigma,T≤170℃,f=1kHz-2-2%
Sjit-far大气隙输出抖动2mT≥△B≥△Blimit,1sigma,T≤150℃,f=1kHz-2-2%
Sjit-far大气隙输出抖动2mT≥△B≥△Blimit,1sigma,T≤170℃,f=1kHz-4-4%
Sjit-AC电源有纹波情况下输出抖动VDD=13V±6Vpp,1sigma,0<fmod<150kHz,△B=15mT-0.5-0.5%
Sjit-speed速度脉冲抖动rising edge of speed pulse relative to magnetic edge change0-0.7us
-启动和非校准模式下输出边缘的系统相位误差-90-90°
tw(FWD)正向脉冲宽度(SC9686T3-FP90-TR-Q)384552us
tw(REV)反向脉冲宽度(SC9686T3-FP90-TR-Q)7690104us
tw(ND)无方向脉冲周期(SC9686T3-FP90-TR-Q)153180207us
fFWD正向最高频率(SC9686T3-FP90-TR-Q)0-12KHz
fREV反向最高频率(SC9686T3-FP90-TR-Q)0-7KHz
fND无方向最高频率(SC9686T3-FP90-TR-Q)0-4KHz

磁特性

Symbol参数测试条件MinTypMax单位
△Blimit极限阈值0.530.750.97mT
△Blimitdrift极限阈值偏移-5-3%
△BLR报警阈值1.021.602.18mT
△BLRdrift报警阈值偏移-5-3%
△BLR/△Blimit阈值比1.72.02.5
△Bstartup非校准模式(启动期间)检测磁场边缘所需的差分磁场变化量Option 000.530.750.97mTpk-pk
△Bstartup非校准模式(启动期间)检测磁场边缘所需的差分磁场变化量Option 011.221.501.78mTpk-pk
△Bstartup非校准模式(启动期间)检测磁场边缘所需的差分磁场变化量Option 102.142.502.86mTpk-pk
△Bstartup非校准模式(启动期间)检测磁场边缘所需的差分磁场变化量Option 114.445.005.56mTpk-pk
HYSmin速度通道最小磁滞阈值Option 00.530.750.97mTpkpk
HYSmin速度通道最小磁滞阈值Option 11.221.51.78mTpkpk
HYSadaptive速度通道自适应磁滞阈值Option 0-12.5-%
HYSadaptive速度通道自适应磁滞阈值Option 1-25-%

ISO 7637-2 抗扰度

参考 ISO 7637-2;2004;ΔB=2mT(正弦信号振幅);VDD=13.5V;fB=100Hz,TA=25℃,RM=30Ω。

Symbol参数测试条件Typ
VMEC_7637_2测试脉冲 1IV /-100VC
VMEC_7637_2测试脉冲 2aIV /75VA
VMEC_7637_2测试脉冲 2b- /10VC
VMEC_7637_2测试脉冲 3aIV /-150VA
VMEC_7637_2测试脉冲 3bIV /100VA
VMEC_7637_2测试脉冲 4IV /-7VB
VMEC_7637_2测试脉冲 5aIV /86.5VC
VMEC_7637_2测试脉冲 5bUs=28.5VC

ISO 7637-3 抗扰度

参考 ISO 7637-3 1995;ΔB=2mT(正弦信号振幅);VDD=13.5V;fB=100Hz,TA=25℃,RM=30Ω。

Symbol参数测试条件Typ
VMEC_7637_3测试脉冲 1IV /-30VA
VMEC_7637_3测试脉冲 2IV /30VA
VMEC_7637_3测试脉冲 3aIV /-60VA
VMEC_7637_3测试脉冲 3bIV /40VA

ISO 11452 抗扰度

ISO11452-3 2001:ΔB=20Gs,VDD=13.5V;fB=100Hz,TA=25℃。ISO11452-4 2011:Stress=1-400MHz;VDD=13.5V,fB=100Hz;TA=25℃。ISO11452-8 2007:VDD=13.5V,fB=100Hz;TA=25℃。

Symbol参数测试条件Typ
ETemCellTEM 测试(ISO11452-3)IV/250V/m,CW;AM=80%,f=1kHz-
BCI open大电流注入-开环(ISO11452-4)200mA
BCI close大电流注入-闭环(ISO11452-4)200mA
ITMFDC磁场抗扰-直流(ISO11452-8)2mT
ITMFAC磁场抗扰-交流(ISO11452-8)

技术图

123VDD电源供电OUT模拟量输出GND电源地
图2 · TS-3 封装引脚描述(俯视图)
SC4723VDDGNDHall霍尔片Modulator调制OPADemodulator解调Buffer缓冲OUT
图3 · 功能框图
tpdtrApplied FieldOutput90%10%%
图4 · 非校准模式到校准模式的转换(相移变化)
VCC85%·VCC10%·VCCVOUT (V)B (Gs)N 极B = 0S 极
图6 · 自适应迟滞
SC4723VDDOUTGND100nFSupply Voltage输出
图9 · EMC 测试电路(典型应用电路,含反偏与过压保护)
TOP VIEW0.953.00 / 2.603.02 / 2.821.72 / 1.52SIDE VIEW1.25 Max0.10L 0.60 / 0.30单位:mm · 未标公差为公称尺寸 · 高度不包括模具浇口溢料
图10 · TS-3 封装尺寸图

技术规格

封装T3
接口PWM
输出Voltage
状态量产
功能Vibration Suppression, PCB-less
车规等级AEC-Q100, ASILB
检测Speed+Dir
频率0~12K
脉冲宽度(us)90/45
