正交输出高灵敏度速度传感器IC

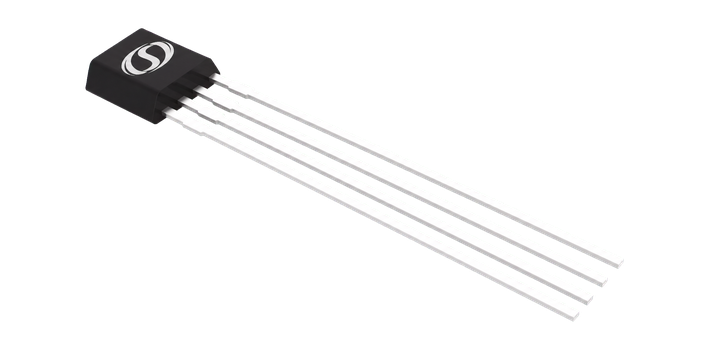

赛卓齿轮编码器 IC 具备高灵敏度、双路数字正交输出、低功耗等特点。应用于交流异步电机的转速和方向的测量。
速度传感器差分霍尔正交A/B输出齿轮编码TO-94封装漏极开漏
一级分类
速度传感器 IC
二级分类
齿轮编码器
资源数量
2 项
核心参数
工作电压范围 VDD
3.8~24V
宽工作电压范围
工作温度范围
-40~150℃
宽工作温度范围
工作电流 IDD
6.5mA
典型值 @VDD=3.8~24V
霍尔盘间距 LA
2.1mm
SC9632VB-BK 单通道间距
最高输入信号频率 fcu
20KHz
-3dB, single pole
背磁强度 BBack
-500~500mT
背磁可选南极和北极
输出形式
两路数字量正交 A/B
漏极开漏，需外接上拉电阻
过零翻转
精准
所有引脚有过压保护、电源端反接保护
产品特性
OVP, Reverse protection, High Sensitivity
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 3.8V ~ 24 V 供电电源 |
| OUTA | 2 | 漏极开漏输出，需要外接上拉电阻 |
| OUTB | 3 | 漏极开漏输出，需要外接上拉电阻 |
| GND | 4 | 地 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC9632VB-BK | - | -40 ~ 150 | TO-94 | 散包 | 500 颗/袋 |
订购编号说明
SC9632VB-BK
SC963
产品系列名称
SC963X 正交输出速度传感器系列
2
选项
霍尔盘间距2.1mm（2：2.1mm / 3：1.2mm / 4：1.8mm）
VB
封装形式
VB 封装（TO-94）
BK
包装选项
BK：散包
参数规格
极限参数
工作的自然温度范围内(除非另有说明)。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | Tj<150℃ | -30 | 30 | V |
| VOUT | 输出端耐压 | Tj<150℃ | -0.5 | 30 | V |
| ISINK | 输出灌电流 | - | 40 | mA | |
| TA | 工作温度 | -40 | 150 | ℃ | |
| Tj | 最大结温 | -55 | 165 | ℃ | |
| TSTG | 储存温度 | -65 | 175 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM | 参照 AEC-Q100-002E HBM 标准，R=1.5kΩ，C=100pF | -4 | 4 | KV |
| VESDCDM | CDM | 参照 AEC-Q100-011C CDM 标准 | -750 | 750 | V |
电学参数
工作的自然温度范围内(VDD=5V，TA=-40℃~150℃除非另有说明)。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | Tj<Tj(max) | 3.8 | 5 | 24 | V |
| IDD | 工作电流 | VDD=3.8V 至 24 V | 4.5 | 6.5 | 8.5 | mA |
| VQsat | 输出饱和压降 | IQ=20mA | - | 150 | 400 | mV |
| IQL | 输出端漏电流 | VDD=24V，VOUT=Low | - | - | 10 | uA |
| VDZ | 电源端过压保护 | IDD=10mA | 30 | 35 | 40 | V |
| VOZ | 输出端过压保护 | VOUT=High，IOUT=1mA | 30 | 35 | 40 | V |
| OCP | 输出端过流保护 | 40 | - | - | mA | |
| tPO | 上电时间 | VDD>3.8V | - | 3.8 | 9 | ms |
| tsettle | 输出信号建立时间 | VDD>3.8V，f=1KHz | - | - | 50 | ms |
| tresponse | 响应时间 | VDD>3.8V，f=1KHz | 3.8 | - | 59 | ms |
| tr | 输出上升沿时间 | RPull=1KΩ，COUT=20pF | - | 0.4 | 1.0 | us |
| tf | 输出下降沿时间 | RPull=1KΩ，COUT=20pF | - | 0.35 | 1.0 | us |
| fcu | 最高输入信号频率 | -3dB，single pole | - | - | 20 | KHz |
| fcl | 最低输入信号频率 | -3dB，single pole | 10 | - | - | Hz |
磁场参数
工作的自然温度范围内(VDD=5V，TA=-40℃~150℃除非另有说明)。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| BBack | 背磁强度 | -500 | - | 500 | mT | |
| △BOP(A/B) | 通道 A/B 工作点 | f=1KHz，Bdiff=5mT | - | - | 0 | mT |
| △BRP(A/B) | 通道 A/B 释放点 | f=1KHz，Bdiff=5mT | 0 | - | - | mT |
| BHYS(A/B) | 通道 A/B 磁滞 | 0.5 | 1.5 | 2.5 | mT | |
| △BM | 磁场对称度 | (BOP+BRP)/2 | -2 | 0 | 2 | mT |
SC9632VB-BK 霍尔盘间距
本型号（SC9632VB-BK）专属霍尔盘间距，取自工作参数表中 SC9632VB-BK 段。
| Symbol | 参数 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|
| LA | 单通道霍尔盘间距 | - | 2.1 | - | mm |
| LA-B | A 通道和 B 通道霍尔盘间距 | - | 0.9 | - | mm |
封装尺寸 (SC9632VB-BK, TO-94, VB 封装)
单位:mm。注：1.供应商可选的实际本体和管脚形状尺寸位于图示范围内。2.高度不包括模具浇口溢料。3.镀层厚度7-17um。4.详细尺寸参考POD-TO94-231229-001。如果未指定公差，则尺寸为公称尺寸。值列为(最小~最大)范围。
| 参数 | 单位 |
|---|---|
| 本体厚度 | mm |
| 引脚台阶尺寸 | mm |
| 引脚台阶尺寸2 | mm |
| 引脚成型尺寸 | mm |
| 成型角度 | ° |
| 本体到引脚高度 | mm |
| 本体宽度 | mm |
| 本体高度 | mm |
| 霍尔位置(侧视)上偏移 | mm |
| 霍尔盘间距(封装图标注) | mm |
| 通道间距(封装图标注) | mm |
| 霍尔垂直位置(俯视) | mm |
| 内框宽度 | mm |
| 引脚根部尺寸 | mm |
| 引脚厚度 | mm |
| 引脚长度 | mm |
| 引脚展开宽度 | mm |
| 引脚间距 | mm |
技术图
技术规格
| 封装 | VB |
| 接口 | A+B |
| 输出 | Voltage |
| 状态 | 量产 |
| 功能 | OVP, Reverse protection, High Sensitivity |
| 频率 | 10~20K |
| 迟滞类型 | Fixed |
| 霍尔间距(mm) | 2.1 |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.0.1 | 2017-09-23 | 初始版本 |
| Rev.2.3 | 2018-11-07 | 旧格式最终版本 |
| Rev.A1.0 | 2020-11-19 | 统一规格书，每一个型号一份单独规格书 |
| Rev.A1.1 | 2025-02-17 | 更新订购信息，合为一份规格书 |
