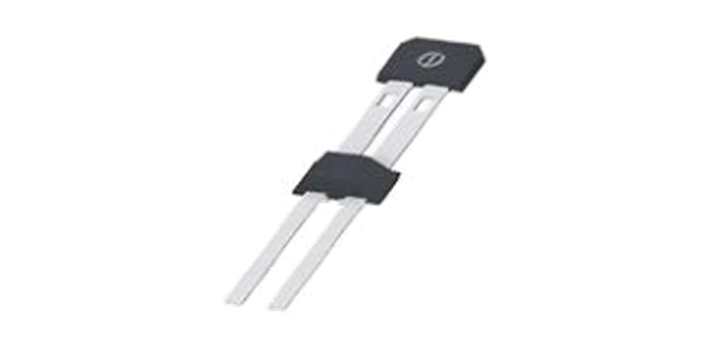

Name: SC9682TS
Brand: Semiment
SKU: SC9682TS

SC9682TS

方波输出两线差分轮速传感器 IC

轮速传感器为车辆制动控制系统（ABS 与 ESP）提供关键的转速信息。赛卓新一代 SC968X 系列，支持 ASIL-B 功能安全等级，性能全面升级，不仅适配主流车型的 ABS/ESP 系统，还可应用于 iTPMS 系统中的转速探测等场景。

霍尔轮速传感器两线电流接口方波输出AEC-Q100 Grade0ISO26262 ASIL BPCB_Less 封装

一级分类

速度传感器 IC

二级分类

轮速传感器

资源数量

2 项

查看规格书返回选型联系技术支持

核心参数

占空比 Duty

50%

典型 · VDD=12V · △B>2mT

工作电压 VDD

5.3–20V

方波 / PWM 输出

信号频率 fmag

0–12kHz

磁信号频率范围

工作温度

−40~150℃

宽温车规级

上电时间 tPO

1ms

最大值

内置电容

2.2nF

抗电磁干扰

ESD (HBM)

±8kV

AEC-Q100-002E

封装

TS-2

PCB_Less · 亚光镀锡无卤

产品特性

Vibration Suppression

典型应用

ABS 轮速传感器速度传感器iTPMS 系统轮速检测ABS 控制系统

引脚定义

引脚	序号	说明
VDD	1	电源，5.3V ~ 20V 供电电源
GND	2	地

订购信息

订购型号	灵敏度	温度范围	封装	包装	数量
SC9682TS-TR-Q	9682 (Square)	−40 ~ 150	TS-2	编带	1500 颗/盘

订购编号说明

SC9682TS-TR-Q

SC968

产品系列名称

两线差分速度传感器系列

输出形式

2: Square（方波）（3: PWM，4: AK）

封装形式

TS: TS-2（T2: TS-2A）

包装选项

TR: 编带

产品等级

Q: 车规级

参数规格

极限参数

高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。

Symbol	参数	测试条件	Min	Max	单位
VDD	正向耐压	Tj=170℃	—	16.5	V
VDD	正向耐压	T=150℃	—	20	V
VDD	正向耐压	t=10 × 5min	—	22	V
VDD	正向耐压	t=10 × 5min，RM≥75Ω included in VDD	—	24	V
VDD	正向耐压	t=400ms，RM≥75Ω included in VDD	—	27	V
VDDR	反向耐压	t＜1h，RM≥75Ω included in VDD	−18	—	V
Irev	反向灌电流	t＜4h，RM≥75Ω included in VDD，external current limitation	—	100	mA
Irev	反向灌电流	t＜1h，RM≥75Ω included in VDD，external current limitation	—	200	mA
TJ	最大结温	5000h，VDD＜16.5V，RM≥75Ω included in VDD	—	150	℃
TJ	最大结温	500h，VDD＜13V，RM≥75Ω included in VDD	—	160	℃
TJ	最大结温	1h，VDD＜13V，RM≥75Ω included in VDD	—	170	℃
TSTG	储存温度		−65	175	℃
RthJA	封装热阻	参照 JESD51-1 标准	—	190	℃/W

静电保护

Symbol	参数	测试条件	Min	Max	单位
VESD_HBM	HBM	参照 AEC-Q100-002E HBM 标准，R=1.5kΩ，C=100pF	−8	8	kV
VESD_CDM	CDM	参照 AEC-Q100-011C CDM 标准	−750	750	V

工作范围

工作的自然温度范围内（VDD=12V，除非另有说明）。

Symbol	参数	测试条件	Min	Typ	Max	单位
VDD	工作电压	Square and PWM	5.3	12	20	V
VAC	电源抗交流干扰	VDD=13V，0＜fmod＜150KHz	—	—	6	Vpp
Vres_PWM	复位电压	Square and PWM output，reset voltage	3.6	—	4.1	V
Vrel_PWM	返回电压	Square and PWM output，return voltage	4.7	—	5.3	V
dTj_Dir	每个磁周期方向判断有效允许的温度漂移范围	Valid for △Bdir＞1.9mT	−7.5	—	7.5	K
dTj_Speed	静止时的温度变化	Valid for △B＞3mT	−150	—	150	K
△Bstat,l/r	外部 2 霍尔点背磁偏差	Bleft−Bright when the gear is stationary	−30	—	30	mT
△Bstat,m/o	中间与外部霍尔背磁偏差	Bcenter−Bright when the gear is stationary	−30	—	30	mT
△B	差分磁场	Bleft−Bright when the gear is rotating	−120	—	120	mT
fmag	信号频率		0	—	12	kHz
fdir_min	方向检测最小频率		—	0	1	Hz

电气特性

工作的自然温度范围内（VDD=12V，除非另有说明）。

Symbol	参数	测试条件	Min	Typ	Max	单位
ILow	供电电流低值		5.9	7.0	8.4	mA
IMid	供电电流中间值		11.8	14.0	16.8	mA
IHigh	供电电流高值		23.6	28.0	33.6	mA
IFault	供电电流 @ Vres_min＜VDD	Supply current @ Vres_min＜VDD	1	—	—	mA
IFault	ASIL 报警电流		1.5	3.0	3.9	mA
dIX/dVDD	电流线性调整率		—	—	90	uA/V
tr, tf	输出上升/下降时间	10% and 90% value，RM=50Ω，Tj＜170℃	6	—	26	mA/us
td_input	输出校准延时	Additive to power up time	—	220	300	us
tPO	上电时间		—	—	1	ms
nstart	霍尔感应点初始偏差校准所需磁场信号边沿数		—	—	3	edges
nDZ-Startup	非校准模式下的边沿个数		—	—	4	edges
nsupp	输出停止需要脉冲个数		—	—	1	pulses
nDZ-Start	输出第 1 个脉冲所需磁场信号边沿数		1	—	2	edges
nLM	初始 LM 测量所需脉冲数		3	—	4	pulses

方波协议参数（SC9682 Square）

仅方波输出型号（SC9682）适用。

Symbol	参数	测试条件	Min	Typ	Max	单位
Duty	占空比	VDD=12V，△B＞2mT，sine wave	40	50	60	%

磁特性

Symbol	参数	Min	Typ	Max	单位
△Blimit	极限阈值	0.53	0.75	0.97	mT
△Blimit_drift	极限阈值偏移	−5	—	3	%
△BLR	报警阈值	1.02	1.60	2.18	mT
△BLR_drift	报警阈值偏移	−5	—	3	%
△BLR/△Blimit	阈值比	1.7	2.0	2.5

技术图

图2 · 引脚描述（TS-2 封装俯视图）

图3 · 功能框图

图20 · 典型应用电路

图21 · TS-2 封装尺寸

技术规格

封装	TS
接口	SQ
输出	Current
状态	量产
功能	Vibration Suppression
车规等级	AEC-Q100, ASIL-B
检测	Speed
频率	0~12k
迟滞类型	Fixed+Adaptive

历史版本

版本	日期	说明
Rev.E0.1	2022-04-27	初版规格书
Rev.E0.2	2023-12-12	增加抖动抑制
Rev.A1.0	2025-03-26	正式发布
