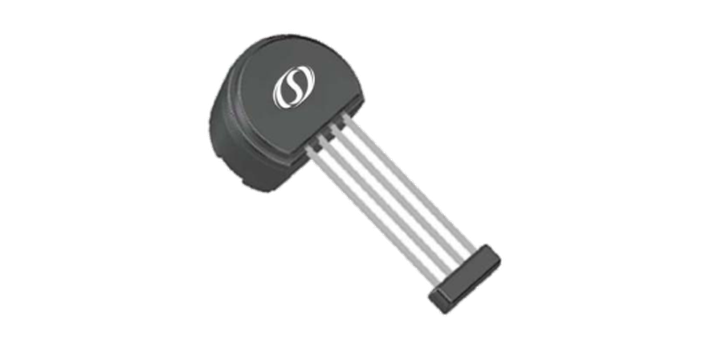

SC9675IM
SC9675IM
自校准 TPOS 速度传感器 IC
凸轮轴位置传感器是发动机控制系统的核心组件，负责实时监测凸轮轴转角与位置信号。赛卓推出的高精度车规级凸轮轴传感器 IC 组合，支持 TPOS+PCB Less + 可编程技术，适配发动机位置监测、转速检测等多元场景。
速度传感器TPOS 传感器凸轮轴传感器霍尔传感器开漏输出IM-P 封装
一级分类
速度传感器 IC
二级分类
凸轮轴传感器
资源数量
2 项
核心参数
工作电压 VDD
3.3~24V
全温范围内
工作电流 IDD
5.2mA
典型值，VDD=3.3~24V
气隙范围 AG
0.5~2.8mm
TPOS 功能正常
输入信号频率 fSIG
0~8kHz
齿信号频率
工作温度 TA
−40~150℃
AEC-Q100 Grade0
ESD (HBM)
±4kV
AEC-Q100-002E
输出饱和压降 VQ(SAT)
180mV
IOUT=10mA，最大值
上电时间 tPO
0.4ms
典型值
产品特性
Back-Magnetic
引脚定义
| 引脚 | 序号 | 说明 |
|---|---|---|
| VDD | 1 | 3.3V ~ 24 V 供电电源 |
| OUT | 2 | 开漏输出，需要接上拉电阻 |
| TEST | 3 | 测试引脚，建议接地 |
| GND | 4 | 地 |
订购信息
| 订购型号 | 灵敏度 | 温度范围 | 封装 | 包装 | 数量 |
|---|---|---|---|---|---|
| SC9675IM-LRF00-TR-Q | 丝印 9675；选项 LRF00；等级 Q | -40~150 | IM-P | 编带 | 500 颗/盘 |
| SC9675IM-LRF01-TR-Q | 丝印 9675；选项 LRF01；等级 Q | -40~150 | IM-P | 编带 | 500 颗/盘 |
| SC9675IM-LRF10-TR-Q | 丝印 9675；选项 LRF10；等级 Q | -40~150 | IM-P | 编带 | 500 颗/盘 |
| SC9675IM-HRF00-TR-Q | 丝印 9675；选项 HRF00；等级 Q | -40~150 | IM-P | 编带 | 500 颗/盘 |
| SC9675IM-HRF11-TR-Q | 丝印 9675；选项 HRF11；等级 Q | -40~150 | IM-P | 编带 | 500 颗/盘 |
订购编号说明
SC9675IM-LRF00-TR-Q
SC9675
产品系列名称
SC9675 自校准 TPOS 速度传感器 IC
IM
封装形式
IM-P 封装
L
输出极性
L: 对齿输出低电平；H: 对齿输出高电平
R
校准模式
R: 快速
F
响应时间
F: 快速下降沿
00
开关点
00: RP=70%, OP=70%；01: RP=50%, OP=50%；10: RP=60%, OP=70%；11: RP=50%, OP=60%
TR
包装选项
TR: 编带
Q
产品等级
Q: 车规级
参数规格
极限参数
工作的自然温度范围内(除非另有说明)。高于此处列出的压力可能会导致器件永久损坏，长时间暴露在绝对最大额定值条件下可能会影响器件的可靠性。
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VDD | 电源端耐压 | Tj<150℃ | -13 | 30 | V |
| VOUT | 输出端耐压 | Tj<150℃ | -0.5 | 30 | V |
| Isink | 工作温度 | 内部限流为保护设备不受输出短路影响，但不用于连续工作 | 30 | 80 | mA |
| TA | 工作温度 | -40 | 150 | ℃ | |
| Tj | 最大结温 | -40 | 165 | ℃ | |
| TSTG | 储存温度 | -65 | 175 | ℃ |
静电保护
| Symbol | 参数 | 测试条件 | Min | Max | 单位 |
|---|---|---|---|---|---|
| VESDHBM | HBM | 参照 AEC-Q100-002E HBM 标准，R=1.5kΩ，C=100pF | -4 | 4 | kV |
| VESDCDM | CDM | 参照 AEC-Q100-011C CDM 标准 | -750 | 750 | V |
工作参数 - 电源特性
工作的自然温度范围内(VDD=3.3V~24V，除非另有说明)。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| VDD | 工作电压 | Tj<Tj(max) | 3.3 | 5 | 24 | V |
| IDD | 工作电流 | VDD=3.3V to 24 V | 4.5 | 5.2 | 7.5 | mA |
| VUVLO | 欠压保护电压 | VDD = 5V → 0 V | - | 2.7 | 3.3 | V |
| VSupply | 电源齐纳管电压 | IDD=30mA | 28 | 33 | 40 | V |
| ISupply | 电源齐纳管电流 | VSupply=28V | - | 6 | 8 | mA |
| fC | 斩波频率 | 387 | 500 | 875 | KHz | |
| VZTEST | 测试脚齐纳管电压 | ITEST=30mA | 6 | 10 | 12 | V |
| tPO | 上电时间 | VDD > VDDmin，fSIG < 200Hz | - | 0.4 | 1 | ms |
工作参数 - 输出特性
工作的自然温度范围内(VDD=3.3V~24V，除非另有说明)。State 行：LT 选项对齿=低、对谷=高；HT 选项对齿=高、对谷=低。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| State | LT 选项 对齿 | 对齿 | - | 低 | - | V |
| State | LT 选项 对谷 | 对谷 | - | 高 | - | V |
| State | HT 选项 对齿 | 对齿 | - | 高 | - | V |
| State | HT 选项 对谷 | 对谷 | - | 低 | - | V |
| VQ(SAT) | 输出饱和压降 | IOUT=10mA，输出状态=ON | - | - | 180 | mV |
| VQ(SAT) | 输出饱和压降 | IOUT=15mA，输出状态=ON | - | - | 270 | mV |
| VQ(SAT) | 输出饱和压降 | IOUT=20mA，输出状态=ON | - | - | 350 | mV |
| IQL | 输出漏电流 | VPU=24V，输出状态=ON | - | - | 10 | uA |
| IOUTLIM | 输出限流 | 输出状态=ON | 30 | 50 | 60 | mA |
| VZOUT | 输出齐纳管电压 | IOUT=30mA | 30 | 35 | 40 | V |
| tr | 上升时间 | RPU=1K, CL=4.7nF, VPU=5V | - | 10 | 11 | us |
| tf | 下降时间 | RPU=1K, CL=4.7nF, VPU=5V | 1.5 | 1.6 | 2.3 | us |
| tf | 下降时间 | RPU=1K, CL=4.7nF, VPU=12V | 1.7 | 2.0 | 2.7 | us |
| △tf(OUT) | 下降时间温漂 | 25℃ to -40℃, and 25℃ to 150℃ | -20 | - | 20 | % |
| td(OUT) | 输出延时 | 4KHz 正弦信号输入，电学下降沿 | - | 18 | - | us |
工作参数 - 性能特性
工作的自然温度范围内(VDD=3.3V~24V，除非另有说明)。备注：(1) 实际气隙范围为0.5~4mm，可保证芯片的 TPOS 功能，气隙超过2.8mm无法保证 ErrRELF。(2) 气隙参数适用于芯片与赛卓齿，安装方式参考赛卓测试条件。(3) 有4种翻转点，通常为70%或50%，详情请联系我们。
| Symbol | 参数 | 测试条件 | Min | Typ | Max | 单位 |
|---|---|---|---|---|---|---|
| AG(1,2) | 气隙范围 | TPOS 功能正常，参考赛卓齿轮参数 | 0.5 | - | 2.8 | mm |
| BW | 模拟信号带宽 | -3dB 截止频率 | - | 20 | - | kHz |
| fSIG | 输入信号频率 | 齿信号频率 | 0 | - | 8 | kHz |
| CALInitial | 初始校准周期 | 用于确定运行模式开关点电平的机械下降沿数量 | - | 1 | 3 | edge |
| CALTPORM | TPO到运行模式的调整 | TPOS开关点电平过渡到运行模式开关点电平机械下降沿数 | - | 1 | 3 | edge |
| BST(3) | 运行模式切换点 | 峰峰值百分比，基准是峰谷，参考赛卓齿轮参数 | 50 | - | 70 | %pk-pk |
| BHYS(int) | 内部磁滞 | 峰峰值信号的百分比 | - | 10 | - | % |
| Breduce | 最大允许信号衰减量 | 从VPROC最高峰值下降到最低峰值；输出信号和其他参数均在范围内 | - | - | 15 | %pk-pk |
| Breduce | 最大允许信号衰减量 | 从VPROC最高峰值下降到最低峰值；输出信号和其他参数可能超出范围 | - | - | 25 | %pk-pk |
| ErrRELR | 相对上升沿精度 | 初始校准后机械上升沿，齿轮速度=1000rpm，0.1mm 目标偏心<0.1mm | - | 0.4 | 0.8 | deg |
| ErrRELF | 相对下降沿精度 | 初始校准后机械下降沿，齿轮速度=1000rpm，0.1mm 目标偏心<0.1mm | - | 0.5 | 1.0 | deg |
赛卓齿轮参数
| Symbol | 参数 | 测试条件 | Typ | 单位 |
|---|---|---|---|---|
| DO | 外径 | 齿轮最外表面的直径 | 60 | mm |
| t | 齿厚 | 11.78 | mm | |
| tV | 齿峰/谷长度 | 齿谷（齿槽）长度，从面对芯片表面方向测量 | 23.6 | mm |
| ht | 齿深度 | 5 | mm | |
| 材料 | 45# | 45# |
封装信息 IM-P 尺寸
注：1. 供应商可选的实际本体和管脚形状尺寸位于图示范围内。2. 外径不包括模具浇口溢料。3. 霍尔盘Y轴方向与封装体中心偏差为0.2mm，如果未指定公差，则尺寸为公称尺寸。
| 参数 | 单位 |
|---|---|
| 圆顶外径(内) | mm |
| 圆顶外径(外) | mm |
| 霍尔盘标记尺寸 | mm |
| 头部高度 | mm |
| 头部高度(另一侧) | mm |
| 总长度 | mm |
| 引脚区长度 | mm |
| 引脚间距 | mm |
| 引脚宽度 | mm |
| 引脚区底部宽度 | mm |
| 本体厚度(顶) | mm |
| 引脚厚度 | mm |
| 本体底部厚度 | mm |
| 总高度 | mm |
| 底部引脚间距 | mm |
| 侧视本体高度 | mm |
| 侧视本体高度(另一侧) | mm |
| 底部中心间距 | mm |
| 底部总宽度 | mm |
技术图
技术规格
| 封装 | IM |
| TPOS | TPOS |
| 输出 | Voltage |
| 状态 | 量产 |
| 功能 | Back-Magnetic |
| 车规等级 | AEC-Q100 |
| 频率 | 0~8K |
| 迟滞类型 | Adaptive |
| 可编程 | OTP |
历史版本
| 版本 | 日期 | 说明 |
|---|---|---|
| Rev.0.1 | 2022-08-30 | 初始版本 |
| Rev.A1.0 | 2023-12-27 | 正式发布 |
| Rev.A1.1 | 2025-02-13 | 更新订购信息，更新 POD 图 |
